Ο λαιμός συγκόλλησης ανοξείδωτου 316L WNRF βάζει φλάντζα στην κατηγορία 150 DN100 Pn16 για τη συλλογή σωλήνων

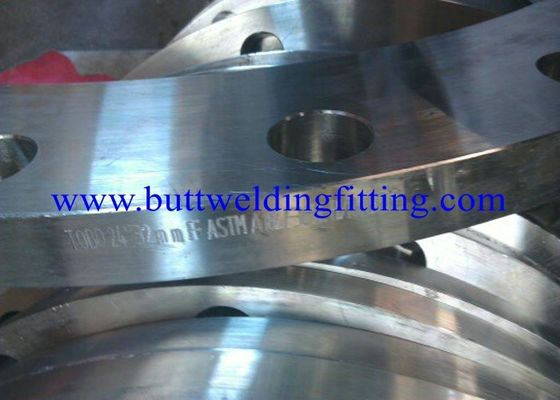

  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection

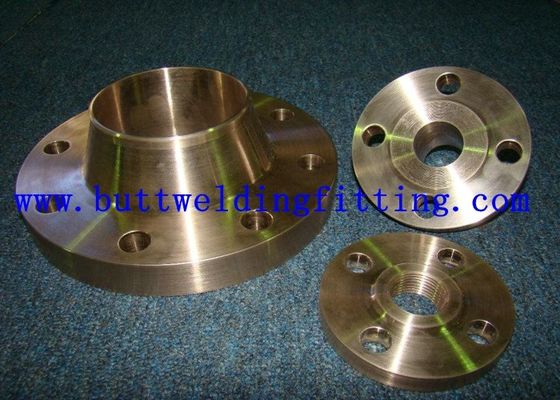

  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection

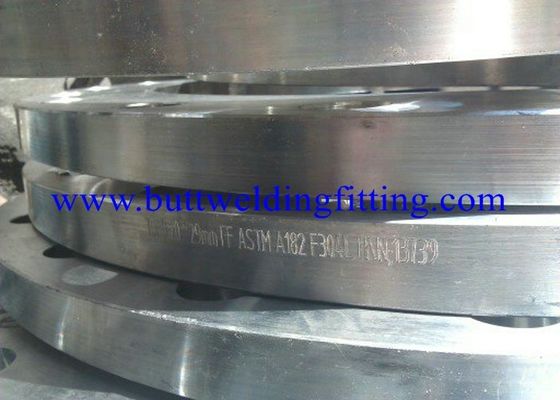

  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection

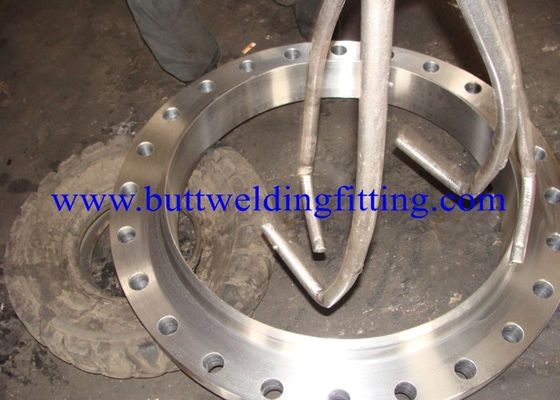

  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection

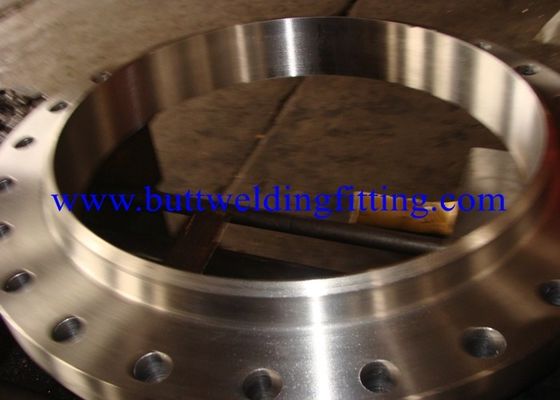

  • Stainless Steel 316L WNRF Welding Neck Flanges DN100 Pn16 Class 150 For Pipe Collection
Τόπος καταγωγής Κίνα
Μάρκα TOBO
Πιστοποίηση SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Αριθμό μοντέλου 31254 1,4547 254 SMO
Ποσότητα παραγγελίας min 1pc
Τιμή US $ 10 - 100 / Kilogram
Συσκευασία λεπτομέρειες Πλόιμες ξύλινες περιπτώσεις ή παλέτες που δένονται από τη ζώνη χάλυβα ή σύμφωνα με τις απαιτήσεις το
Χρόνος παράδοσης 30 ημέρες μετά από να λάβει την προκαταβολή πληρωμής 30% από T/T ή LC
Όροι πληρωμής L / C, T / T, Western Union
Δυνατότητα προσφοράς 50 Μετρικούς τόνους/υπερβαίνον τους 3,5 τόννους ανά μήνα
Λεπτομέρειες
Τύπος Φλάντζα πιάτων OD 9,5 219mm
Βαθμολογία Τάξης 150#~2500# Αντιμέτωπος RF (ανυψωμένο πρόσωπο); FF (επίπεδη όψη); RTJ (άρθρωση τύπου δακτυλίου); RJ (όψη άρθρωσης δακτυλίου)
Διαδικασία παραγωγής Push, Press, Forge, Cast κ.λπ. Συσκευασία Ξύλινες θήκες, παλέτες, νάιλον σακούλες ή σύμφωνα με τις απαιτήσεις των πελατών
MOQ 1PCS Χρόνος παράδοσης 10-100 ημέρες ανάλογα με την ποσότητα
Όροι πληρωμής L/C, T/T Αποστολή FOB Tianjin/Σαγκάη, CFR, CIF κ.λπ.
Εφαρμογή Σωλήνωση και σύνδεση βαλβίδων Επεξεργασία επιφάνειας Τουρσί,2B,No.4,BA, Hairline, Καθρέφτης
Επισημαίνω

φλάντζες και συναρμολογήσεις σφυρηλατημένων κομματιών

,

Φλάντζες συγκόλλησης άκρης
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

DIN 2633 κατηγορία 150/Class300/Class900 ΦΛΑΝΤΖΏΝ WNRF ΛΑΙΜΏΝ ΣΥΓΚΌΛΛΗΣΗΣ PN16

Προδιαγραφές

Μέγεθος:

Σχέδιο DN ή όπως απαιτήσατε

Υλικό:

Ανοξείδωτο

Πρότυπα:

ASTM, ASME, DIN, ΤΟ EN, BS, ISO, JIS, ΜΒ Κ.ΛΠ.

Θέση προέλευσης:

Σαγκάη, Κίνα (ηπειρωτική χώρα)

Πρότυπος αριθμός:

Σφυρηλατημένη φλάντζα

Τυποποιημένος ή μεταβλητός:

Πρότυπα

Όνομα προϊόντων:

DIN 2633 κατηγορία 150/Class300/Class900 ΦΛΑΝΤΖΏΝ WNRF ΛΑΙΜΏΝ ΣΥΓΚΌΛΛΗΣΗΣ PN16

Τύπος:

Σφυρηλατημένη φλάντζα

Επεξεργασία επιφάνειας:

Παστωμένος, 2B, No.4, BA, Hairline, καθρέφτης

Τεχνική:

ERW

Εφαρμογή:

Εφαρμογή: μηχανή, κατασκευή, πετρέλαιο, ιατρική, τρόφιμα…

Εμπορικός όρος:

ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, CIF, CFR, EXW

Σειρά μεγέθους:

OD ΒΆΡΟΣ 9,5 219mm 0.25mm 3mm

MOQ:

500kg

Δείγμα:

Ναι, ελεύθερος για τους πελάτες frequenter
Συσκευασία & παράδοση

Λεπτομέρειες συσκευασίας:

1. Ξύλινη παλέτα
2. Αντι-υγρή υφαμένη τσάντα
3. όπως απαιτείται

Λεπτομέρεια παράδοσης:

7-10 ημέρες, σύμφωνα με την τελική ποσότητα

Διαστάσεις φλαντζών & κατά προσέγγιση μάζες
Της Γερμανίας τυποποιημένες φλάντζες λαιμών φλαντζών DIN 2633 ενώνοντας στενά ονομαστική πίεση 16
Vorschweißflansche DIN 2633 Nenndruck 16
Collerette à DIN 2633 νυφών à souder: πίεση nominale 16
Σωλήνας Φλάντζα Λαιμός Αυξημένο πρόσωπο Βίδες Βάρος
(7,85 Kg/dm3)
Εκτιμημένος d1 Δ β Κ h1 d3 s ρ h2 d4 φ Τρύπες Νήμα d2 Κλ
Διάμετρος Σειρά του ISO Σειρά DIN
15 - 20 95 14 65 35 30 2 4 6 45 2 4 Μ 12 14 0.648
21,3 - 32
20 - 25 105 16 75 38 38 2,3 4 6 58 2 4 Μ 12 14 0.952
26,9 - 40
25 - 30 115 16 85 38 42 2,6 4 6 68 2 4 Μ 12 14 1,14
33,7 - 45
32 - 38 140 16 100 40 52 2,6 6 6 78 2 4 Μ 16 18 1,69
42,4 - 56
40 - 44,5 150 16 110 42 60 2,6 6 7 88 3 4 Μ 16 18 1,86
48,3 - 64
50 - 57 165 18 125 45 72 2,9 6 8 102 3 4 Μ 16 18 2,53
60,3 - 75
65 76,1 - 185 18 145 45 90 2,9 6 10 122 3 4 Μ 16 18 3,06
80 88,9 - 200 20 160 50 105 3,2 8 10 138 3 8 Μ 16 18 3,7
100 - 108 220 20 180 52 125 3,6 8 12 158 3 8 Μ 16 18 4,62
114,3 - 131
125 - 133 250 22 210 55 150 4 8 12 188 3 8 Μ 16 18 6,3
139,7 - 156
150 - 159 285 22 240 55 175 4,5 10 12 212 3 8 Μ 20 22 7,75
168,3 - 184
(175) 193,7 - 315 24 270 60 210 5,4 10 12 242 3 8 Μ 20 22 9,85
200 219,1 - 340 24 295 62 235 5,9 10 16 268 3 12 Μ 20 22 11
250 - 267 405 26 355 70 285 6,3 12 16 320 3 12 Μ 24 26 15,6
273 - 292
300 323,9 - 460 28 410 78 344 7,1 12 16 378 4 12 Μ 24 26 22
350 355,6 - 520 30 470 82 390 8 12 16 438 4 16 Μ 24 26 31,2
- 368 28,8
400 406,4 - 580 32 525 85 445 8 12 16 490 4 16 Μ 27 30 39,3
- 419 36,3
(450) 457 - 640 34 585 85 490 8 12 16 550 4 20 Μ 27 30 44,3
500 508 - 715 34 650 90 548 8 12 16 610 4 20 Μ 30 33 61
600 610 - 840 36 770 95 652 8,8 12 18 725 5 20 Μ 33 36 75,4
700 711 - 910 36 840 100 755 8,8 12 18 795 5 24 Μ 33 36 77
800 813 - 1025 38 950 105 855 10 12 20 900 5 24 Μ 36 39 101
900 914 - 1125 40 1050 110 955 10 12 20 1000 5 28 Μ 36 39 122
1000 1016 - 1255 42 1170 120 1058 10 16 22 1115 5 28 Μ 39 42 162
ΣΗΜΕΙΩΣΗ:
1. Αντιμετώπιση σύμφωνα με το DIN 2526
Επίπεδο πρόσωπο:
Διαμορφώστε το Α, πρόσωπο χωρίς οποιεσδήποτε απαιτήσεις
Διαμορφώστε το Β, πρόσωπο Rz=160, που επεξεργάζεται στη μηχανή (μη ομαλότερος από 40µm)
Αυξημένο πρόσωπο:
Έντυπο Γ, πρόσωπο Rz=160, που επεξεργάζεται στη μηχανή (μη ομαλότερος από 40µm)
Έντυπο Δ, πρόσωπο Rz=40, που επεξεργάζεται στη μηχανή
Έντυπο Ε, πρόσωπο Rz=16, που επεξεργάζεται στη μηχανή
2. Γλώσσα και αυλάκι σύμφωνα με το DIN 2512
Έντυπο Φ, γλώσσα
Έντυπο Ν, αυλάκι
3. Αρσενικό και θηλυκό σύμφωνα με το DIN 2513, DIN 2514
Έντυπο V13, V14, αρσενικό
Έντυπο R13, R16, θηλυκό
4. Chemfering για τη συσκευασία διάφραγμα-συγκόλλησης, PN64-PN400, σύμφωνα με το DIN 2695
5. Αντιμετωπίζοντας για τις lens-shaped ενώσεις, PN64-PN400, σύμφωνα με το DIN 2696
Λεπτομέρειες ικανότητας παραγωγής & αγορών
1. Διάσταση DN15 φλαντζών ανεφοδιασμού - DN2000 (1/2» - 80»), σφυρηλατημένη φλάντζα.
2. Υλικός χάλυβας άνθρακα: RST37.2, C22.8, S235JR, ST37, P235GH, P245GH, P250GH, ASTM A105
3. Υλικό ανοξείδωτο: ASTM A182 F304, F304L, F316, F316L, F321 Κ.ΛΠ.
4. Φλάντζες αντιοξειδωτικές: Αντιοξειδωτικό πετρέλαιο, μαύρο χρώμα, κίτρινο επίστρωμα χρωμάτων, καυτό βυθισμένος γαλβανισμένο, κρύο γαλβανισμένος κ.λπ.
5. Μηνιαία παραγωγή: 3000 τόνοι το μήνα.
6. Όροι παράδοσης: CIF, CFR, ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, EXW.
7. Όροι πληρωμής: Μεταφορά καλωδίων (T/T), αμετάκλητο L/C άμεσα κ.λπ.
8. Ελάχιστη ποσότητα διαταγής: 1Ton ή 100Pcs.
9. Ποιοτική εγγύηση: Πιστοποιητικό EN10204 3,1, πιστοποιητικό μύλων, επιθεώρηση τρίτου, ελεύθερη υπηρεσία αντικατάστασης.
10. Βρείτε περισσότερες απαιτήσεις στην αγορά φλαντζών.
