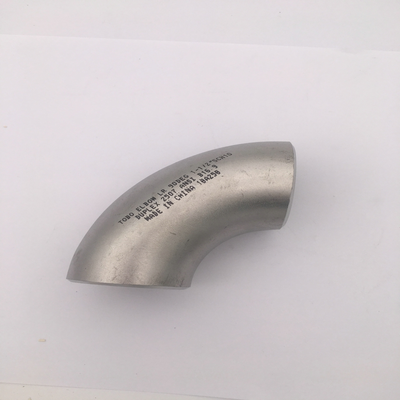

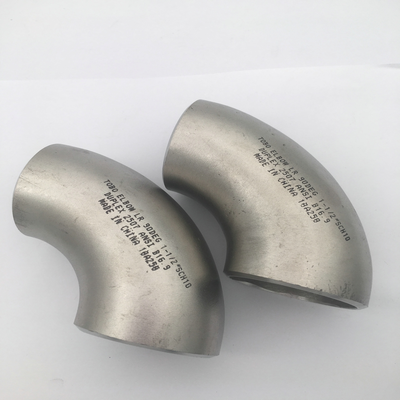

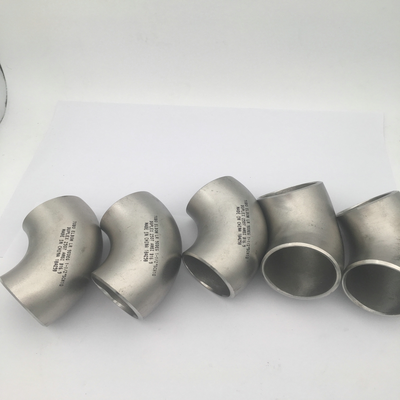

Σύνδεσμος Συγκόλλησης Υποδοχής (Butt Welding) Αγκώνας 90° LR (Long Radius) Super Duplex 2507 UNS S32750 1-1/2" SCH10 ANSI B16.9

Συγκόλληση με εφαπτομένη γωνιακό εξάρτημα LR 90D Super Duplex 2507 UNS S32750 1-1/2" SCH10 ANSI B16.9

1. Περιγραφή Προϊόντος

Αυτό το προϊόν είναι ένα γωνιακό εξάρτημα 90 μοιρών Long Radius (LR) για συγκόλληση με εφαπτομένη, κατασκευασμένο από ανοξείδωτο χάλυβα Super Duplex 2507 (UNS S32750 / F53) σύμφωνα με τα πρότυπα ASTM A815L/C εν όψει (Γραμμάτιο Πίστωσης)ASME B16.9 . Το Super Duplex 2507 είναι ένας ανοξείδωτος χάλυβας διπλής φάσης υψηλής κραματοποίησης με μικροδομή διπλής φάσης περίπου 50% φερρίτη και 50% ωστενίτη, που χαρακτηρίζεται από τιμή PREN που υπερβαίνει το 40. Ο σχεδιασμός LR διαθέτει ακτίνα καμπυλότητας ίση με 1,5 φορές τη διάμετρο του σωλήνα (R = 1,5D), εξασφαλίζοντας ομαλή ροή ρευστού με ελάχιστη απώλεια πίεσης. Αυτό το εξάρτημα 1-1/2" SCH10 έχει σχεδιαστεί για μόνιμη σύνδεση με συγκόλληση με εφαπτομένη σε απαιτητικά βιομηχανικά συστήματα σωληνώσεων που απαιτούν εξαιρετική αντοχή και αντοχή στη διάβρωση.2. Βασικές Παράμετροι Προϊόντος

Παράμετρος

Αυτό το γωνιακό εξάρτημα LR 90° είναι ιδανικό για εξαιρετικά επιθετικά περιβάλλοντα υψηλής καταπόνησης

:Πετρέλαιο & Φυσικό Αέριο

• : Υπεράκτιες πλατφόρμες, υποθαλάσσια συστήματα σωληνώσεων, συνδέσεις κεφαλής φρεατίου, γραμμές έγχυσης θαλασσινού νερού, υπηρεσία όξινου αερίου (συμβατό με NACE MR0175)Χημική Επεξεργασία

• : Οξέα που περιέχουν χλώριο, εναλλάκτες θερμότητας, γραμμές επεξεργασίας υψηλής πίεσηςΝαυτιλία & Αφαλάτωση

• : Σωληνώσεις θαλασσινού νερού, συστήματα αντίστροφης όσμωσης, διαχείριση άλμηςΠαραγωγή Ενέργειας

• : Συστήματα ψύξης νερού, σωληνώσεις συμπυκνωτώνΧαρτοποιία

• : Γραμμές λεύκανσης, ατμομάγειρες4. Πλεονεκτήματα

Ανώτερη Αντοχή

• : Η αντοχή διαρροής (550-800 MPa) είναι περίπου 2,5 έως 3 φορές μεγαλύτερη από αυτή του 316L, επιτρέποντας λεπτότερα τοιχώματα και ελαφρύτερα συστήματα σωληνώσεωνΕξαιρετική Αντοχή στη Διάβρωση

• : PREN ≥ 40 παρέχει εξαιρετική αντοχή στη διάβρωση από σκουριασμό, στη διάβρωση σχισμών και στη διάβρωση λόγω τάσης χλωριούχων (SCC)Ανώτερο από το 2205

• : Υπερτερεί του τυπικού duplex 2205 τόσο στην αντοχή στη διάβρωση όσο και στη μηχανική αντοχήΣχεδιασμός Long Radius

• : R=1,5D ελαχιστοποιεί την πτώση πίεσης, την αναταραχή και τη διάβρωσηΕυρύ Εύρος Θερμοκρασίας

• : Διατηρεί τις ιδιότητες από -50°C έως 300°C5. Λειτουργίες

Το γωνιακό εξάρτημα LR 90° αλλάζει την κατεύθυνση της ροής του ρευστού εντός ενός συστήματος σωληνώσεων κατά 90 μοίρες με ελάχιστη απώλεια πίεσης

. Ο σχεδιασμός long radius (R=1,5D) μειώνει την αντίσταση ροής, την αναταραχή και τη διάβρωση, καθιστώντας το κατάλληλο για εφαρμογές με υψηλή ταχύτητα και διαβρωτικά μέσα. Η σύνδεση με συγκόλληση με εφαπτομένη παρέχει μια μόνιμη, στεγανή σύνδεση με υψηλή δομική ακεραιότητα για κρίσιμα περιβάλλοντα λειτουργίας.6. Οδηγίες Εγκατάστασης

Έλεγχος κατά την αποσυσκευασία

1. : Ελέγξτε για ζημιές κατά τη μεταφορά. επαληθεύστε τις σημάνσεις, τις διαστάσεις και την πιστοποίηση υλικού σύμφωνα με το ASME B16.9Προετοιμασία Επιφάνειας

2. : Καθαρίστε την κομμένη άκρη συγκόλλησης και την παρακείμενη περιοχή χρησιμοποιώντας ειδικά εργαλεία από ανοξείδωτο χάλυβα. αφαιρέστε όλο το λάδι, το γράσο και τους ρύπουςΕυθυγράμμιση

3. : Ευθυγραμμίστε με ακρίβεια το γωνιακό εξάρτημα με τους συνδεόμενους σωλήνες, εξασφαλίζοντας σωστή εφαρμογήΣυγκόλληση Σημείων

4. : Εφαρμόστε ελάχιστες συγκολλήσεις σημείων για να κρατήσετε τη διάταξη στη θέση της. καθαρίστε σχολαστικά πριν την τελική συγκόλλησηΣυγκόλληση

5. : Πραγματοποιήστε συγκόλληση με εφαπτομένη ακολουθώντας εγκεκριμένο WPS με πιστοποιημένους συγκολλητές. Για το Super Duplex 2507, ο αυστηρός έλεγχος της θερμικής εισόδου είναι απαραίτητος. Χρησιμοποιήστε GTAW ή SMAW με αντίστοιχο υλικό πλήρωσης ER2594. Η θερμική είσοδος πρέπει να διατηρείται εντός 0,5 έως 1,5 kJ/mm. Η θερμοκρασία μεταξύ των περασμάτων πρέπει να διατηρείται ≤100°C έως 150°C για να αποφευχθεί επιβλαβής σχηματισμός φάσης. Η προθέρμανση γενικά δεν απαιτείταιΕπεξεργασία μετά τη Συγκόλληση

6. : Απαιτείται ανόπτηση σε διάλυμα στους 1020-1120°C ακολουθούμενη από απόσβεση σε νερό για την αποκατάσταση της διπλής δομής και της αντοχής στη διάβρωσηΕπιθεώρηση

7. : Πραγματοποιήστε NDT (PT/MT, UT) σύμφωνα με τις απαιτήσεις του έργου. Συνιστάται η επαλήθευση της περιεκτικότητας σε φερρίτη σύμφωνα με το ASTM E5627. Προφυλάξεις

Περιορισμός Θερμοκρασίας

• : Δεν συνιστάται η χρήση πάνω από 300°C. η παρατεταμένη έκθεση πάνω από 316°C μπορεί να προκαλέσει ευθραυστότηταΙσορροπία Φερρίτη

• : Βεβαιωθείτε ότι η περιεκτικότητα σε φερρίτη παραμένει μεταξύ 40-60%. Η ακατάλληλη θερμική επεξεργασία είναι η πιο συνηθισμένη αιτία μη τυπικών αναλογιών φερρίτηΕυαισθησία σε Διαμεταλλικές Φάσεις

• : Οι συγκολλήσεις Super duplex είναι ευαίσθητες στο σχηματισμό φάσης σίγμα και χι. ο αυστηρός έλεγχος της θερμικής εισόδου είναι υποχρεωτικόςΚαθαριότητα

• : Απαιτεί υψηλότερο βαθμό καθαριότητας από την κατασκευή χάλυβα άνθρακα. χρησιμοποιήστε ειδικά εργαλεία για την αποφυγή μόλυνσηςΔοκιμές Διάβρωσης

• : Η δοκιμή ASTM A923 Μέθοδος C είναι στάνταρ για την επαλήθευση της αντοχής στη διάβρωσηΣυμμόρφωση με NACE

• : Για υπηρεσία όξινου αερίου, επιβεβαιώστε τη συμμόρφωση με τις απαιτήσεις NACE MR01758. Αποστολή & Παράδοση

Ο τυπικός χρόνος παράδοσης είναι συνήθως

• 7–30 ημέρες, ανάλογα με την ποσότητα παραγγελίας και τη διαθεσιμότητα προδιαγραφών9. Όροι Πληρωμής

Κοινές διεθνείς μέθοδοι πληρωμής περιλαμβάνουν

• T/T (Τηλεγραφική Μεταφορά) και L/C εν όψει (Γραμμάτιο Πίστωσης)10. Συσκευασία

Τα προϊόντα συσκευάζονται με ασφάλεια σε

πλαστικές θήκες ή ξύλινες κιβώτια με εσωτερική προστασία για να διασφαλιστεί η ασφαλής μεταφορά και να αποφευχθούν ζημιές κατά τη μεταφορά.
