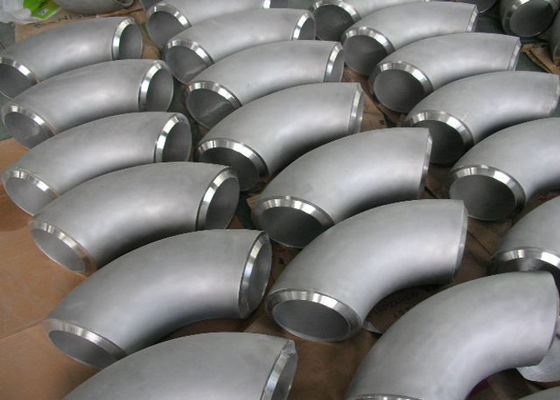

Ενωμένος στενά άκρη αγκώνας τοποθετήσεων σωληνώσεων 45 βαθμοί

Αγκώνας 45 βαθμός μειωτής 1 συναρμολογήσεων ASTM A234 WP5/WP9/WP11/WP12/WP22/WP91 αλλά συγκόλλησης αγκώνων 90 βαθμών» σε 24» SCH80

Τύπος

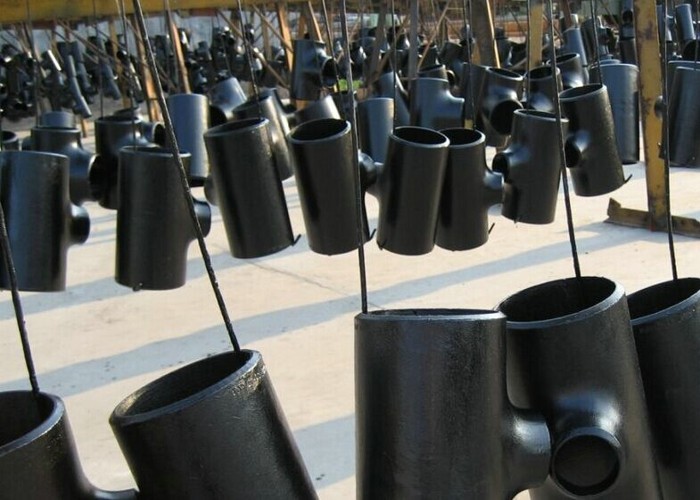

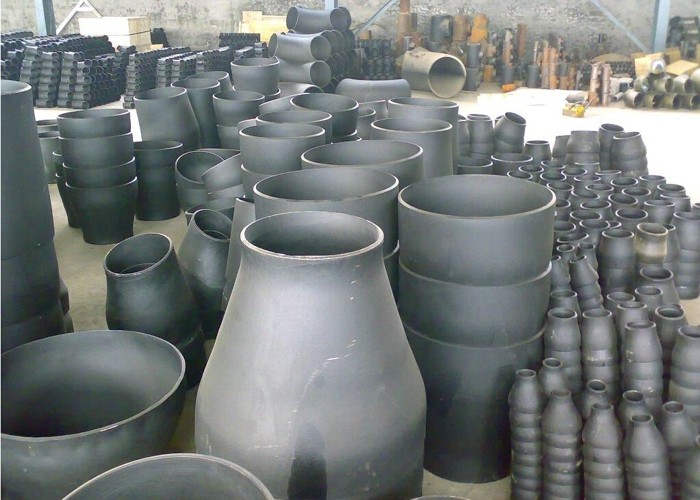

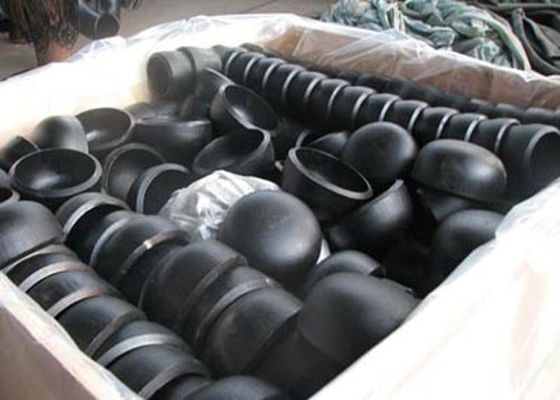

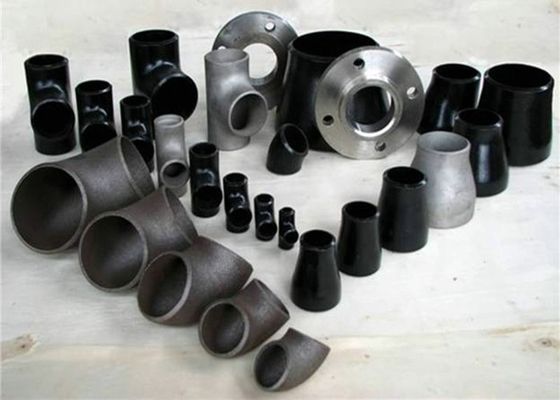

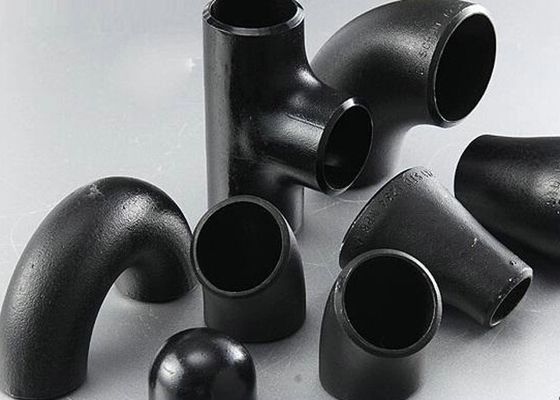

Αγκώνας συναρμολογήσεων συγκόλλησης άκρης, μειωτής, γράμμα Τ, τέλος στελεχών, ΚΑΠ

Πρότυπα

ASME/ANSI B16.9

Μέγεθος

1/2' “~48” “(άνευ ραφής) 16” “~72” “(ενωμένος στενά)

Πάχος τοίχων

Sch5~Sch160XXS

Διαδικασία παραγωγής

Η ώθηση, Τύπος, σφυρηλατεί, χυτός, κ.λπ.

Υλικό

Χάλυβας άνθρακα, ανοξείδωτο, χάλυβας κραμάτων, διπλός ανοξείδωτος, χάλυβας κραμάτων νικελίου

Χάλυβας άνθρακα

ASTM A234 WPB, WPC

Ανοξείδωτο

304/SUS304/UNS S30400/1.4301

304L/UNS S30403/1.4306

304H/UNS S30409/1.4948

309S/UNS S30908/1.4833

309H/UNS S30909

310S/UNS S31008/1.4845

310H/UNS S31009

316/UNS S31600/1.4401

316Ti/UNS S31635/1.4571

316H/UNS S31609/1.4436

316L/UNS S31603/1.4404

316LN/UNS S31653

317/UNS S31700

317L/UNS S31703/1.4438

321/UNS S32100/1.4541

321H/UNS S32109

347/UNS S34700/1.4550

347H/UNS S34709/1.4912

348/UNS S34800

Χάλυβας κραμάτων

ASTM A234 WP5/WP9/WP11/WP12/WP22/WP91

ASTM A860 WPHY42/WPHY52/WPHY60/WPHY65

ASTM A420 WPL3/WPL6/WPL9

Διπλός χάλυβας

ASTM A182 F51/S31803/1.4462

ASTM A182 F53/S2507/S32750/1.4401

ASTM A182 F55/S32760/1.4501/Zeron 100

2205/F60/S32205

ASTM A182 F44/S31254/254SMO/1.4547

17-4PH/S17400/1.4542/SUS630/AISI630

F904L/NO8904/1.4539

725LN/310MoLN/S31050/1.4466

253MA/S30815/1.4835

Χάλυβας κραμάτων νικελίου

Κράμα 200/Nickel 200/NO2200/2.4066/ASTM B366 WPN

Κράμα 201/Nickel 201/NO2201/2.4068/ASTM B366 WPNL

Κράμα 400/Monel 400/NO4400/NS111/2.4360/ASTM B366 WPNC

Κράμα Κ-500/Monel Κ-500/NO5500/2.475

Κράμα 600/Inconel 600/NO6600/NS333/2.4816

Κράμα 601/Inconel 601/NO6001/2.4851

Κράμα 625/Inconel 625/NO6625/NS336/2.4856

Κράμα 718/Inconel 718/NO7718/GH169/GH4169/2.4668

Κράμα 800/Incoloy 800/NO8800/1.4876

Κράμα 800H/Incoloy 800H/NO8810/1.4958

Κράμα 800HT/Incoloy 800HT/NO8811/1.4959

Κράμα 825/Incoloy 825/NO8825/2.4858/NS142

Κράμα 925/Incoloy 925/NO9925

Hastelloy C/Alloy C/NO6003/2.4869/NS333

Κράμα γ-276/Hastelloy γ-276/N10276/2.4819

Κράμα γ-4/Hastelloy γ-4/NO6455/NS335/2.4610

Κράμα γ-22/Hastelloy γ-22/NO6022/2.4602

Κράμα γ-2000/Hastelloy γ-2000/NO6200/2.4675

Κράμα B/Hastelloy B/NS321/N10001

Κράμα β-2/Hastelloy β-2/N10665/NS322/2.4617

Κράμα β-3/Hastelloy β-3/N10675/2.4600

Κράμα X/Hastelloy X/NO6002/2.4665

Κράμα γ-30/Hastelloy γ-30/NO6030/2.4603

Κράμα Χ-750/Inconel Χ-750/NO7750/GH145/2.4669

Κράμα 20/Carpenter 20Cb3/NO8020/NS312/2.4660

Κράμα 31/NO8031/1.4562

Κράμα 901/NO9901/1.4898

Incoloy 25-6Mo/NO8926/1.4529/Incoloy 926/Alloy 926

Inconel 783/UNS R30783

NAS 254NM/NO8367

Monel 30C

Κράμα 80a/UNS N07080/NA20/2.4631/2.4952 Nimonic 80A/Nickel

Nimonic 263/NO7263

Nimonic 90/UNS NO7090

Incoloy 907/GH907

Nitronic 60/Alloy 218/UNS S21800

Όνομα προϊόντων: αγκώνας χάλυβα άνθρακα 180º Στοιχείο: buttweld-αγκώνας Λεπτομέρειες: Ονομαστική διάμετρος Εξωτερική διάμετρος στη λοξότμηση Κέντρο στο τέλος Κέντρο στο κέντρο Πίσω στο πρόσωπο 45°Elbow 90°Elbow 180°Elbow Β Α Ο Κ DN NPS Σειρά Α Σειρά Β Πολύ Ακτίνα Πολύ Ακτίνα Απότομα Ακτίνα Πολύ Ακτίνα Απότομα Ακτίνα Πολύ Ακτίνα Απότομα Ακτίνα 15 1/2 21.3 18 16 38 - 76 - 48 - 20 3/4 26.9 25 19 38 - 76 - 51 - 25 1 33.7 32 22 38 25 76 51 56 41 32 1.1/4 42.4 38 25 48 32 95 64 70 52 40 1.1/2 48.3 45 29 57 38 114 76 83 62 50 2 60.3 57 35 76 51 152 102 106 81 65 2.1/2 76.1(73) 76 44 95 64 190 127 132 100 80 3 88.9 89 51 114 76 229 152 159 121 90 3.1/2 101.6 - 57 133 89 267 178 184 140 100 4 114.3 108 64 152 102 305 203 210 159 125 5 139.7 133 79 190 127 381 254 262 197 150 6 168.3 159 95 229 152 457 305 313 237 200 8 219.1 219 127 305 203 610 406 414 313 250 10 273.0 273 159 381 254 762 508 518 391 300 12 323.9 325 190 457 305 914 610 619 467 350 14 355.6 377 222 533 356 1067 711 711 533 400 16 406.4 426 254 610 406 1219 813 813 610 450 18 457.2 478 286 686 457 1372 914 914 686 500 20 508.0 529 318 762 508 1524 1016 1016 762 550 22 559 - 343 838 559 1676 1118 1118 838 600 24 610 630 381 914 610 1829 1219 1219 914 650 26 660 - 406 991 660 1982 1320 - - 700 28 711 720 438 1067 711 2134 1422 - - 750 30 762 - 470 1143 762 2286 1524 - - 800 32 813 820 502 1219 813 2438 1626 - - 850 34 864 - 533 1295 864 2590 1728 - - 900 36 914 920 565 1372 914 2744 1828 - - 950 38 965 - 600 1448 965 2896 1930 - - 1000 40 1016 1020 632 1524 1016 3048 2032 - - 1050 42 1067 - 660 1600 1067 3200 2134 - - 1100 44 1118 1120 695 1676 1118 3352 2236 - - 1150 46 1168 - 727 1753 1168 3506 2336 - - 1200 48 1220 1220 759 1829 1219 3658 2440 -
