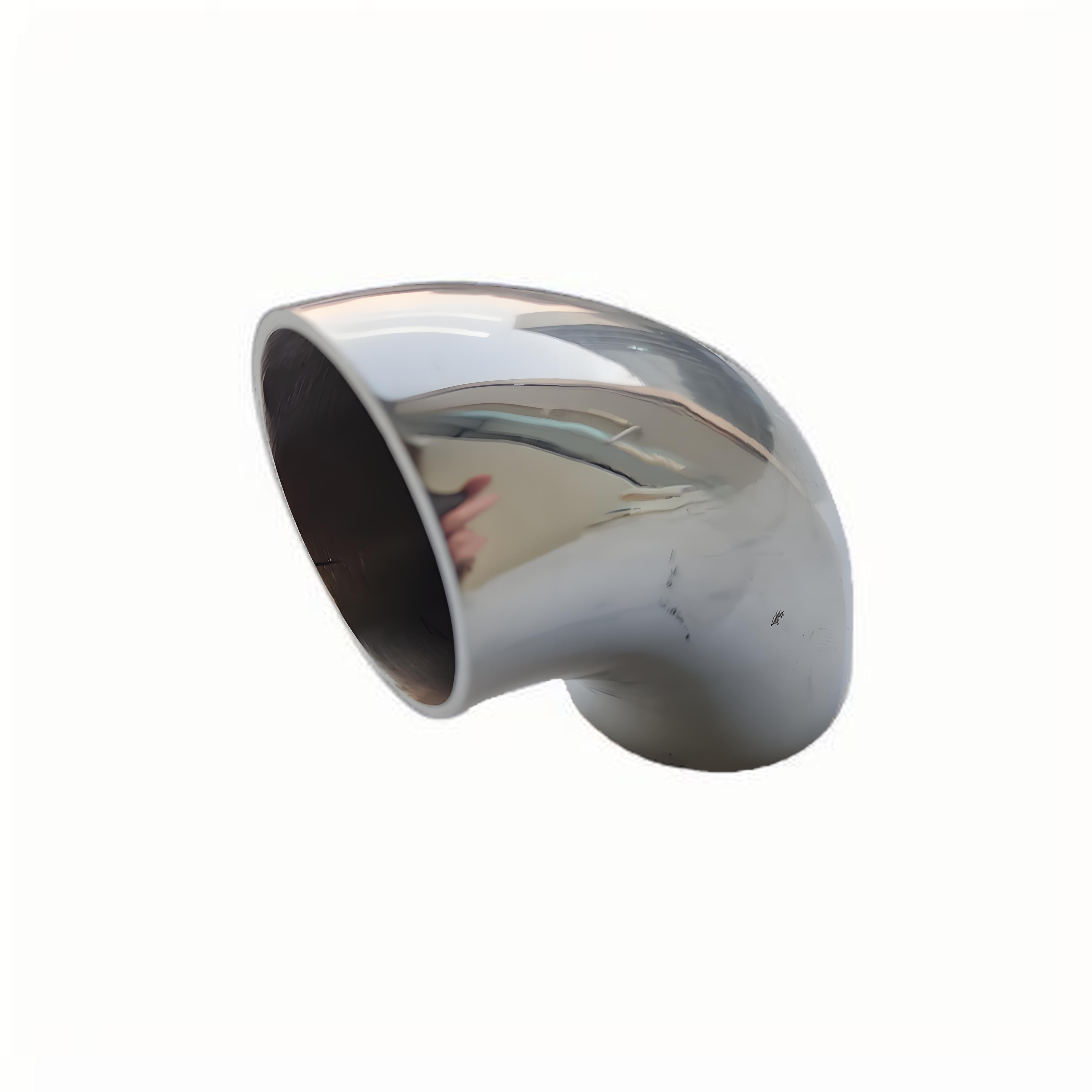

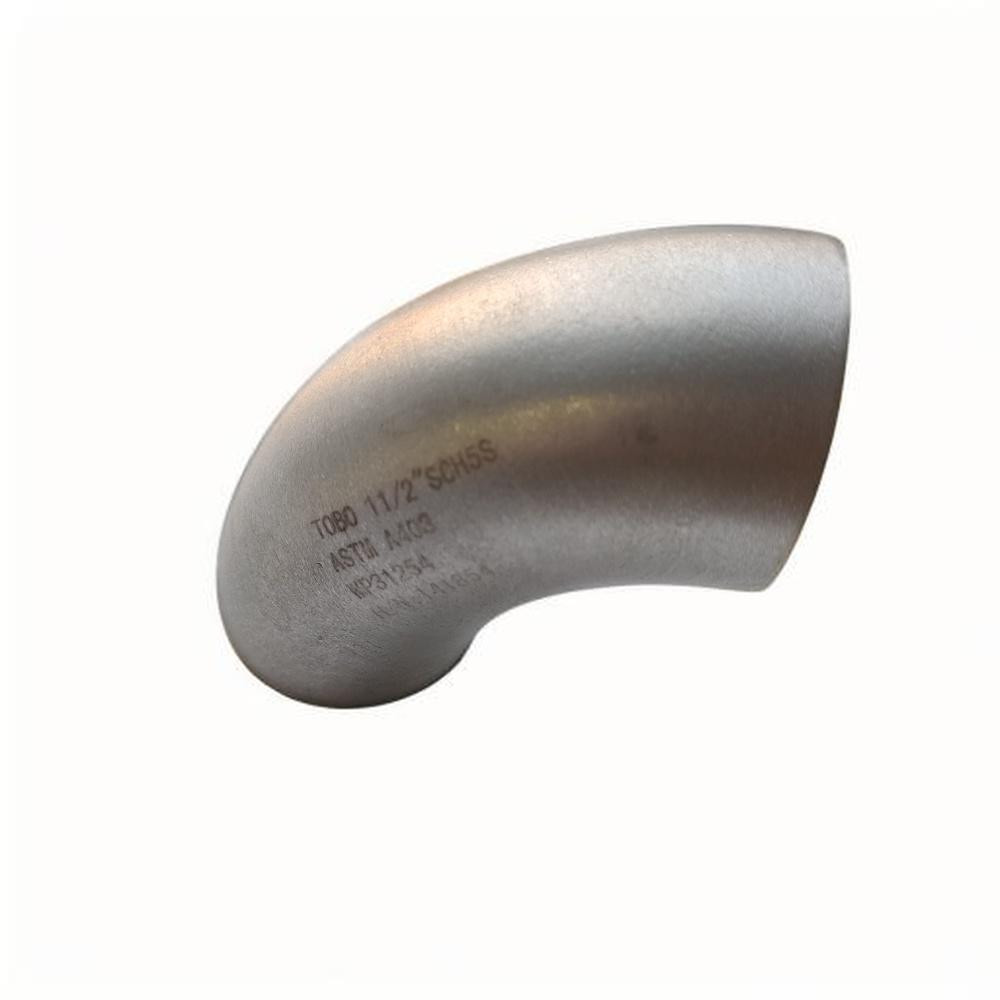

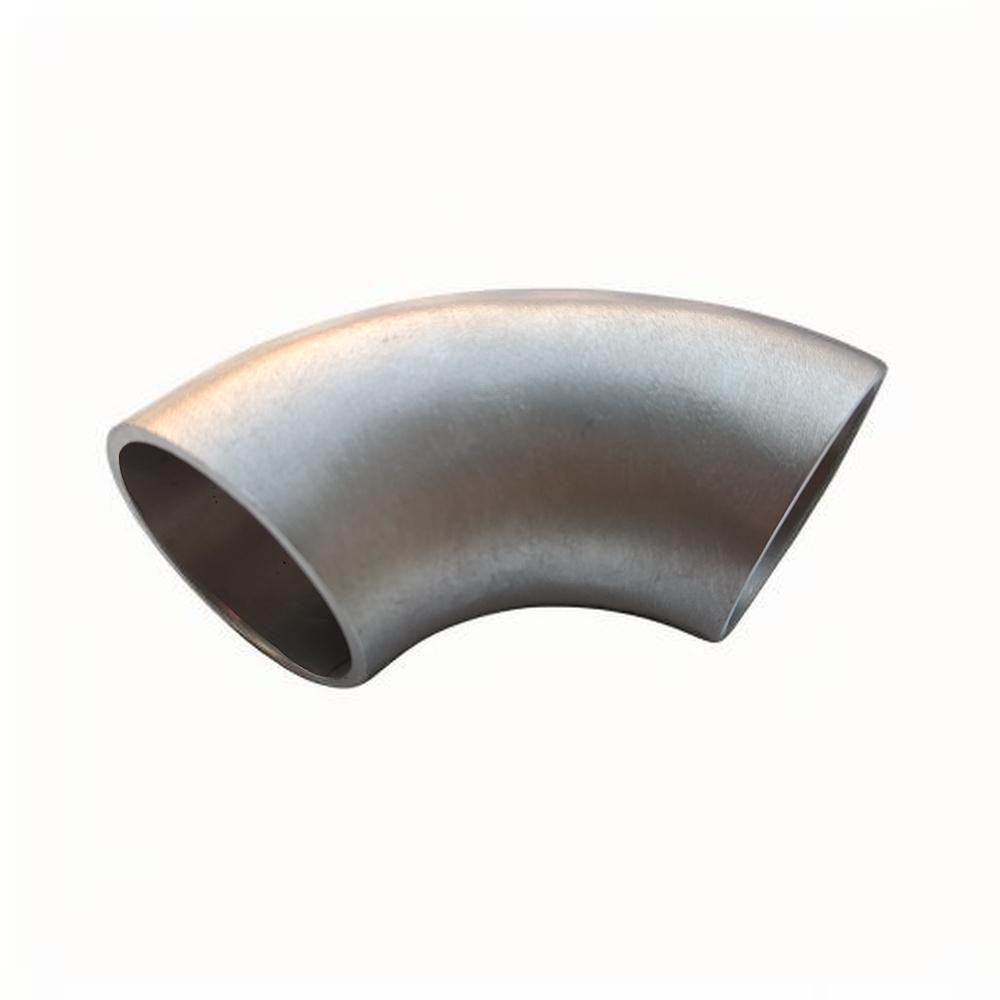

Ανοπτημένος σε διάλυμα ανοξείδωτος χάλυβας 316, αγκώνας 90 μοιρών LR, ASTM A403

Λύση Επεξεργασμένο 316 από ανοξείδωτο χάλυβα 90 μοίρες LR Αγκώνα ASTM A403

ΗΛύση αναψυκτικό 316 ανοξείδωτο χάλυβα 90 βαθμούς μακρά ακτίνα αγκώνα, κατασκευάζονται με πλήρη συμμόρφωση μεΑΣTM A403 WP316-SΤο σύστημα αυτό είναι σχεδιασμένο για κρίσιμα συστήματα σωλήνων διεργασίας όπου η αντοχή στην διασωλήνια διάβρωση είναι πρωταρχικής σημασίας.θερμική επεξεργασία ανάψυξης διαλύματοςσε θερμοκρασία 1040 °C (1904 °F), ακολουθούμενη από ταχεία ψύξη με νερό, διαλύει τις κατακρημνίσεις του καρβιδίου του χρωμίου που σχηματίζονται στα όρια των κόκκων κατά τη διάρκεια της συγκόλλησης ή των επεξεργασιών καύσης.Αυτή η μεταλλουργική αποκατάσταση επαναμοιογενεί την αυστενιτική μικροδομήΓια τις εγκαταστάσεις επεξεργασίας χημικών προϊόντων, τις μονάδες διύλισης, τις μονάδες επεξεργασίας χημικών προϊόντων, τις μονάδες διύλισης, τις μονάδες επεξεργασίας χημικών προϊόντων, τις μονάδες διύλισης, τις μονάδες επεξεργασίας χημικών προϊόντων, τις μονάδες διύλισης, τις μονάδες επεξεργασίας χημικών προϊόντων και τις μονάδες διύλισης,και πετροχημικές εγκαταστάσεις όπου τα συστήματα αγωγών αντιμετωπίζουν θερμά οργανικά οξέα, οξειδωτικά μέσα και ρεύματα διεργασιών που περιέχουν χλωρίδιο, αυτό το επίκεντρο αγκώνα ζύγισης βυθού παρέχει την αξιόπιστη μακροπρόθεσμη ακεραιότητα που δεν μπορούν να ταιριάξουν οι εναλλακτικές λύσεις.

Η γεωμετρία της μεγάλης ακτίνας (R=1.5D) αυτού του αναψυγμένου αγκώνα με διάλυμα παρέχει μια ομαλή,σταδιακή αλλαγή της κατεύθυνσης ροής που ελαχιστοποιεί την διάβρωση που προκαλείται από την αναταραχή και την απώλεια πίεσης σε σύγκριση με τις διαμορφώσεις μικρής ακτίνας. Κάθε προσαρμογή σύμφωνα με το πρότυπο ASTM A403 υποβάλλεταιΔοκιμασία IGC (Intergranular Corrosion)Η μέθοδος αυτή εφαρμόζεται σε όλα τα μέρη της συσκευής που χρησιμοποιούνται για την επεξεργασία των σιδηροδρομικών συσσωρευτών.9 διαστάσειςΓια τους μηχανικούς που καθορίζουν συστήματα σωλήνων σύμφωνα με το πρότυπο ASME B31.3 Process Piping ή ASME B31.1 Κωδικοί των σωλήνων ηλεκτρικής ενέργειας, αυτό το αλυσοειδές αλυσοειδές 316 αλυσοειδές αγκώνα αντιπροσωπεύει μια πλήρως συμμορφούμενη με τον κώδικα, ιχνηλασιμότητα και τεκμηριωμένη λύση προσαρμογής.

Τεχνικές προδιαγραφές

Βασικά πλεονεκτήματα και τομείς εφαρμογής

• Επανακατασκευασμένη αντοχή στη διασωματική διάβρωση:Η διαδικασία αναψίξεως διαλύματος στους 1040 °C, ακολουθούμενη από ταχεία ψύξη, διαλύει πλήρως τα καρβίδια του χρωμίου που έχουν καταρρεύσει στα όρια των κόκκων,αποκατάσταση του προστατευτικού παθητικού στρώματος του οξειδίου του χρωμίου και εξάλειψη της ευαισθησίας σε ενδοσφαιρική επίθεση σε όξινα μέσα.
• Επικυρωμένη απόδοση IGC:Κάθε παρτίδα θερμικής επεξεργασίας υποβάλλεται σε δοκιμή ASTM A262 Practice E Strauss με χρήση ψύλλου θειούχου οξέος και θειούχου οξέος χαλκού.Η απουσία διασφαιρικής ρωγμάτωσης μετά από έκθεση 15 ωρών και δοκιμή κάμψης 180 μοιρών παρέχει τεκμηριωμένη απόδειξη αντοχής στην επανευαισθητοποίηση.
• Πλήρης συμμόρφωση με την ASTM A403:Ο λαρύγγιος με αναψυκτικό διάλυμα συμμορφώνεται με όλες τις απαιτήσεις της ASTM A403, συμπεριλαμβανομένης της χημικής σύνθεσης (C ≤ 0,08%, Cr 16-18%, Ni 10-14%, Mo 2-3%), των αντοχών τράβηξης (≥515 MPa UTS, ≥205 MPa YS),και κριτήρια αποδοχής της δοκιμής ισοπέδωσης.
• Εγκαταστάσεις επεξεργασίας χημικών ουσιών:Είναι απαραίτητο για αγωγούς που μεταφέρουν καυτό οξικό οξύ, μυρμηκικό οξύ, φωσφορικό οξύ,και μεικτές ροές οργανικών οξέων σε θερμοκρασίες έως 400°C όπου το ευαισθητοποιημένο ανοξείδωτο 316 θα αποτύχει πρόωρα λόγω διασωματικής διάβρωσης.
• Μονάδες υδροπεξεργασίας διυλιστηρίων:Χρησιμοποιείται σε σωλήνες αποχέτευσης αντιδραστήρων υψηλής πίεσης, σε κεντρικά συστήματα κλάσεων,και κυκλώματα απομάκρυνσης ξινού νερού όπου ο συνδυασμός υψηλής θερμοκρασίας και περιβάλλοντος που περιέχει H2S απαιτεί τόσο την αναψύξη διαλύματος όσο και συμμόρφωση με την NACE MR0175.
• Εργοστάσια πετροχημικών προϊόντων αιθυλενίου:Κατάλληλο για σβήσιμο νερού, καυστικό πλύσιμο, and pygas hydrogenation piping circuits where process-side corrosion combined with external insulation CUI (corrosion under insulation) conditions can drive intergranular attack in non-annealed fittings.
• Φαρμακευτική και λεπτή χημική:Επιλέγεται για κυκλώματα ψύξης του κελύφους αντιδραστήρα, σωλήνες ανάκτησης διαλύτη,και επικεφαλίδες διανομής καθαρισμού σε θέση, όπου ο καθαρισμός στη διαδικασία παρτίδας με θερμά οξείδια διαλύματα θα μπορούσε διαφορετικά να προκαλέσει επίθεση στο όριο του κόκκου σε συγκολλημένα ή ψυχρά επεξεργασμένα ανοξείδωτα στοιχεία.
• Η πυρηνική ισορροπία της μονάδας:Χρησιμοποιείται σε βοηθητικά συστήματα ψύξης νερού, ελέγχου χημικών ουσιών και όγκου και επεξεργασίας αποβλήτων σε πυρηνικά εργοστάσια,όπου το πιστοποιημένο υλικό ASTM A403 με πλήρη ιχνηλασιμότητα και οι εκθέσεις δοκιμών IGC είναι υποχρεωτικές σύμφωνα με τις προδιαγραφές προμηθειών του τμήματος III της ASME.

Συχνές Ερωτήσεις

Ε: Γιατί είναι κρίσιμη η αναψύξη με διάλυμα για 316 ατσάλινους αγκώνες που χρησιμοποιούνται στη χημική επεξεργασία;

Α: Κατά την κατασκευή ενός αγκώνα συγκόλλησης με βρόχο, η θερμή διαδικασία σχηματισμού θερμαίνει το υλικό στο εύρος θερμοκρασίας ευαισθητοποίησης των 425-870 °C (800-1600 °F).τα άτομα χρωμίου συνδυάζονται με άνθρακα στα όρια των κόκκων για να σχηματίσουν ιζήματα καρβιδίου χρωμίου (Cr23C6)Οι καταρράκτες αυτοί εξαντλούν τις παρακείμενες περιοχές των ορίων των κόκκων του χρωμίου κάτω από το κατώτατο όριο του 12% που απαιτείται για την παθητικότητα του ανοξείδωτου χάλυβα.Το αποτέλεσμα είναι μια μικροδομή που είναι ευαίσθητη στη διασωματική διάβρωση όταν εκτίθεται σε όξινα μέσα επεξεργασίαςΤο διάλυμα που αναψύχεται το αγκώνα σε θερμοκρασία 1040 °C ξαναδιαλύει αυτά τα καρβίδια του χρωμίου σε διάλυμα.και η ταχεία σβήσιμο νερό κλειδώνει το χρώμιο σε μια ομοιογενή κατανομή σε όλη τη μήτρα austeniteΧωρίς αυτή τη θερμική επεξεργασία, ένα χημικά εκτεθειμένο αγκώνα 316 μπορεί να αποτύχει από την επίθεση του ορίου του κόκκου μέσα σε μήνες χρήσης, παρόλο που η σύνθεση του χονδρικού υλικού φαίνεται αποδεκτή.

Ε: Πώς η γεωμετρία μακράς ακτίνας ωφελεί τη σωλήνωση της διαδικασίας σε σύγκριση με τους αγκώνες μικρής ακτίνας;

Α: Ο μακρύς ακτίνας (R = 1.5D) λυμάτων ελαφρύνθηκε αγκώνα παρέχει μια πιο σταδιακή μετάβαση πορείας ροής σε σύγκριση με τη μικρότερη γεωμετρία R = 1.0D.Αυτό έχει ως αποτέλεσμα μείωση της πίεσης κατά περίπου 30% ανά εφοδιασμό, μειωμένα ποσοστά διάβρωσης σε ροές γεμάτες λιπασμό ή σωματίδια και επαρκές μήκος ευθείας αγγίγματος για σωστή ακτινογραφία της περιφέρειας συγκόλλησης.3 και Β31.1 για σωλήνες διεργασίας και ηλεκτρικής ενέργειας, εκτός εάν οι περιορισμοί χώρου απαιτούν ειδικά έναν κοντό ακτίνα αγκώνα.Για εγκαταστάσεις χημικής επεξεργασίας όπου οι λειτουργικές προτεραιότητες είναι η ελαχιστοποίηση της ενέργειας άντλησης και η μεγιστοποίηση της ζωής του εξοπλισμού, το αγκώνα ASTM A403 μακράς ακτίνας παρέχει μετρήσιμα πλεονεκτήματα συνολικού κόστους ιδιοκτησίας σε σχέση με το αντίστοιχο της μικρής ακτίνας.

Ε: Ποια έγγραφα συνοδεύουν κάθε λυμένο 316 ατσάλινο αγκώνα;

Α: Κάθε εξαρτήμα συνοδεύεται από ένα πλήρες πακέτο πιστοποίησης τύπου EN 10204 3.1 που περιλαμβάνει: (1) ανάλυση της χημικής σύνθεσης της θερμότητας προέλευσης με ιχνηλασιμότητα στο πιστοποιητικό εργοστασίου,(2) αποτελέσματα δοκιμών μηχανικών ιδιοτήτων (ισχυρότητα τέντωσης, αντοχή απόδοσης, επιμήκυνση κατά το σπάσιμο και μείωση της επιφάνειας),(3) το διάγραμμα θερμοκρασίας και χρόνου ανάψυξης του διαλύματος με τις προδιαγραφές του μέσου ανάψυξης, (4) Έκθεση δοκιμής ASTM A262 Practice E IGC με προσδιορισμό επιτυχίας/αποτυχίας και τις παραμέτρους δοκιμής, (5) έκθεση διαστασιακής επιθεώρησης που επαληθεύει τη συμμόρφωση με τις ανοχές ASME B16.9 συμπεριλαμβανομένης της OD,πάχος τοίχουΓια τις παραγγελίες που συμμορφώνονται με την NACE MR0175,παρέχουμε επιπλέον αποτελέσματα δοκιμής σκληρότητας (≤22 HRC μέγιστο) και πιστοποιητικό δήλωσης συμμόρφωσης που επαληθεύει ότι πληρούνται όλες οι απαιτήσεις λειτουργίας για την οξεία κατάσταση για το εν λόγω επίλυμα αναψυκτικού αγκώνα.
