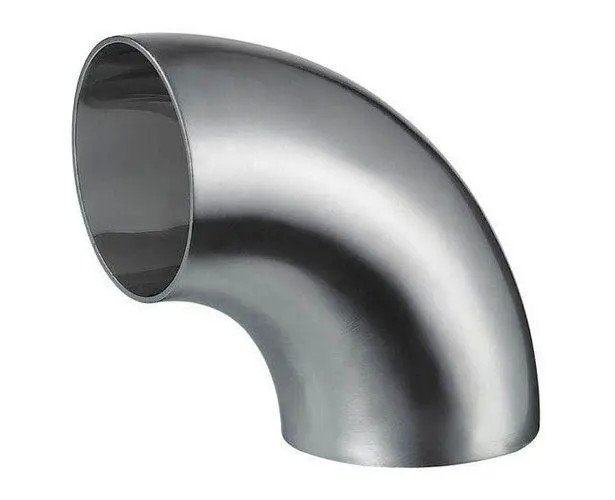

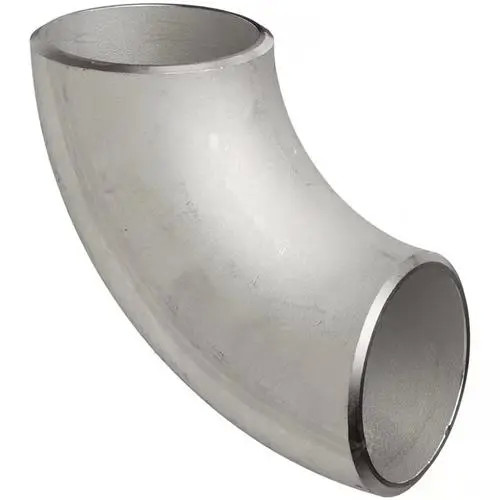

6000LBS Υψηλής πίεσης πλαστικό ατσάλινο αγκώνα σωλήνα

6000LBS Υψηλής πίεσης πλαστικό ατσάλινο αγκώνα σωλήνα

Η6000LBS υψηλής πίεσης σφυρηλατημένο ατσάλινο αγκώνααντιπροσωπεύει το αποκορύφωμα της ικανότητας πίεσης στο σχεδιασμό συσσωρευτών συγκόλλησης με νήματα και πρίζες.ΑΣTM A182 F316από ανοξείδωτο χάλυβαΣφυρηλατηρία κλειστού τύπουΤεχνολογία, αυτό το αγκώνι αντέχει σε εξαιρετικές πιέσεις λειτουργίας έως και6000 λίρες ανά τετραγωνική ίντσαΗ διαδικασία σφυρηλάτησης ευθυγραμμίζει τη δομή των κόκκων του υλικού κατά μήκος του περίγραμμα προσαρμογής, εξαλείφοντας την πορώστεια και τα εσωτερικά ελαττώματα που συναντούνται συνήθως στα χυμένα εξαρτήματα.Αυτό το μεταλλουργικό πλεονέκτημα μεταφράζεται άμεσα σε ανώτερη αντοχή στην κόπωση και αξιόπιστη μακροχρόνια απόδοση υπό κυκλικές συνθήκες φόρτωσης υπό πίεση που συναντώνται στις υδραυλικές μονάδες ισχύος, παράκτια χριστουγεννιάτικα δέντρα, υψηλής πίεσης χημικές μηχανές ένεσης, και συστήματα διανομής σε βάθος νερού.

Κάθε υψηλής πίεσης αγκώνες πρίζα συγκόλληση άκρο είναι ακριβής-επεξεργασία γιαΑΣΜΕ Β16.11μετρικές ανοχές, εξασφαλίζοντας συνεπή προσαρμογή με το πρόγραμμα 80 και το πρόγραμμα 160 σωλήνα.παρέχει σημαντικά αυξημένη αντοχή στην διάβρωση και τη διάβρωση των ρωγμών που προκαλούνται από χλωρίδιο σε σύγκριση με το 304Η αυστηρή ποιότητα ελέγχου περιλαμβάνει:ΔΕΠ (θετική ταυτοποίηση υλικού)δοκιμή σε κάθε παρτίδα θερμότητας, δοκιμή υδροστατικής κελύφωσης σε 1,5 φορές τη ονομαστική πίεση καιεξέταση υγρού διαπερατικούτων κρίσιμων επιφανειών σύμφωνα με τις απαιτήσεις του τμήματος V του ASME για τον εντοπισμό τυχόν διακοπών επιφάνειας που θα μπορούσαν να θέσουν σε κίνδυνο την ακεραιότητα της πίεσης.

Τεχνικές προδιαγραφές

Βασικά πλεονεκτήματα και τομείς εφαρμογής

• Εξαιρετική ικανότητα πίεσης:6000LBS rating επιτρέπει την ανάπτυξη σε υπερ-υψηλής πίεσης υδραυλικά κυκλώματα, γραμμές ελέγχου κεφαλής πηγάδι,και υποθαλάσσια σωλήνα διαφόρων σωλήνων όπου τα τυποποιημένα εξαρτήματα κλάσης 3000 θα ήταν χαμηλότερου μεγέθους για το λειτουργικό περίβλημα.
• Ακεραιότητα σφυρηλατηρίου.Η ροή των σφυρηλατημένων σπόρων ακολουθεί το περίγραμμα του αγκώνα.παρέχει έως και 30% υψηλότερη αντοχή κατά της κόπωσης σε σύγκριση με ισοδύναμα επενδυτικά χύτευμα και ουσιαστικά εξαλείφει τον κίνδυνο διαρροών που σχετίζονται με την εσωτερική πορώδητητα.
• 316 Προστασία κατά της διάβρωσης με ενισχυμένο μολυβδένιο:Η περιεκτικότητα σε μολυβδένιο 2-3% στο ανοξείδωτο χάλυβα 316 προσδίδει κρίσιμη αντοχή στην διάβρωση σε περιβάλλοντα που περιέχουν χλωρίδια, συμπεριλαμβανομένων των ζωνών ψεκασμού θαλασσινού νερού, των περιοχών χημικής επεξεργασίας,και παράκτιες βιομηχανικές εγκαταστάσεις.
• Υδραυλικές μονάδες ισχύος:Είναι απαραίτητο για τη σύνδεση γραμμών αποδέσμευσης αντλιών υψηλής πίεσης με τράπεζες συσσωρευτών, συσσωρευτές βαλβίδων κατευθυντικού ελέγχου και κυκλώματα εντατικοποιητών που λειτουργούν σε πιέσεις άνω των 350 bar (5000 psi).
• Ακτές πλατφόρμες πετρελαίου και φυσικού αερίου:Χρησιμοποιείται σε σωλήνες επεξεργασίας, συστήματα χημικής ένεσης, υδραυλικά συστήματα ελέγχου,και σωλήνες οργάνωσης κεφαλής πηγάδι όπου το 316 από ανοξείδωτο χάλυβα πληροί τις απαιτήσεις ειδίκευσης υλικών NORSOK M-650.
• Χημική ένεση υψηλής πίεσης:Κατάλληλο για γραμμές έγχυσης μεθανόλης, αναστολέα διάβρωσης και αναστολέα κλίμακας που λειτουργούν σε πιέσεις έως 6000 psi σε μονάδες επεξεργασίας διυλιστηρίων και πετροχημικών.
• Υποθαλάσσια συστήματα βαθέων υδάτων:Είναι συμβατό με υποθαλάσσιους σωλήνες από υπερ-διπλό και 316 ανοξείδωτο χάλυβα σε πολυμερή δοχεία, τελικούς τερματισμούς σωληνώσεων (PLET) και συστήματα σύνδεσης ροής που προορίζονται για βάθη νερού άνω των 3000 μέτρων.
• Υδροστατικές συσκευές δοκιμής:Χρησιμοποιείται για δοκιμές πίεσης σε συγκροτήματα συλλογικών συσσωρευτών για βαλβίδες, ενεργοποιητές και εργαλεία κάτω από τρύπα, όπου η ίδια η εγκατάσταση πρέπει να υπερβαίνει την ονομαστική πίεση δοκιμής του υπό αξιολόγηση εξοπλισμού.

Συχνές Ερωτήσεις

Ε: Ποια είναι η διαφορά μεταξύ των ονομαστικών πιέσεων 3000LBS και 6000LBS για πλασμένους αγκώνες συγκόλλησης ελαστικών;

Α: Η ονομασία 6000LBS υποδηλώνει ότι το εξαρτήμα είναι εγκεκριμένο για 6000 psi μέγιστη ψυχρή εργασιακή πίεση (CWP) σε θερμοκρασία περιβάλλοντος, η οποία είναι διπλάσια από την ονομασία 3000LBS.Αυτή η υψηλότερη βαθμολογία επιτυγχάνεται μέσω αυξημένου πάχους τοίχου, βελτιωμένες αναλογίες μείωσης της σφυρηλασίας και αυστηρότερες απαιτήσεις μη καταστροφικής εξέτασης.Ένας αγκώνα συγκόλλησης 6000LBS μπορεί να διακρίνεται οπτικά από 3000LBS από την αισθητά βαρύτερη τοιχώτρηση του τοίχου και το μεγαλύτερο βάθος της πρίζαςΚατά την επιλογή μεταξύ των δύο, η πίεση σχεδιασμού του συστήματος, οι απαιτήσεις του συντελεστή ασφάλειας σύμφωνα με τον κώδικα ASME B31.3 Process Piping,και το πρόγραμμα σωλήνων (Sch 160 ή XXS για υπηρεσία 6000LBS) πρέπει να εξετάζονται όλα μαζίΤο 6000LBS σφυρηλατημένο ατσάλινο αγκώνα είναι η τυποποιημένη επιλογή για τα υδραυλικά συστήματα υψηλής πίεσης όπου οι πιέσεις λειτουργίας κορυφής υπερβαίνουν τακτικά τα 3000 psi.

Ε: Πώς η σύνδεση συγκόλλησης πρίζας εξασφαλίζει στεγνή απόδοση υπό συνθήκες 6000 psi;

Α: Η συγκόλληση της πρίζας δημιουργεί μια συγκόλληση από ίνες μεταξύ του σωλήνα OD και του κόμβου της πρίζας του κοχλιού.6 mm) κενό μεταξύ του τέρματος του σωλήνα και το κάτω μέρος της πρίζας επιτρέπει τη θερμική επέκταση του σωλήνα κατά τη διάρκεια της συγκόλλησης χωρίς τη δημιουργία μιας ρωγμή-εκκίνηση ανύψωσης έντασηςΗ προκύπτουσα περιφερειακή συγκόλληση φιλέτ παρέχει πλήρη σφραγίδα διείσδυσης με αντοχή που υπερβαίνει την πίεση διάσπασης του σωλήνα.Μετά την συγκόλληση εξέταση υγρού διεισδυτικού σύμφωνα με το άρθρο 6 τμήμα V ASME εκτελείται σε όλες τις συνδέσεις συγκόλλησης εμβέλειας στις εγκαταστάσεις μας για να επαληθευτεί η απουσία ρωγμών στην επιφάνειαΓια τις εφαρμογές λειτουργίας οξέος σε περιβάλλοντα που περιέχουν H2S,Εφαρμόζουμε διαδικασίες συγκόλλησης με ελεγχόμενη σκληρότητα NACE MR0175/ISO 15156 για την πρόληψη της ρωγμάτωσης από τα θειικά στρες στην θερμική ζώνη αυτού του ελατήρου υψηλής πίεσης..

Ε: Μπορεί αυτό το πλαστικό αγκώνα 6000LBS να προμηθευτεί με πλήρη ιχνηλασιμότητα υλικού και επιθεώρηση από τρίτο μέρος;

Α: Ασφαλώς. Κάθε σφυρηλατημένος αλυσοκελετός από ανοξείδωτο χάλυβα παρέχεται με έκθεση δοκιμής υλικού τύπου EN 10204 3.1 που τεκμηριώνει τη χημική σύνθεση, τις μηχανικές ιδιότητες (ισχυρότητα στην έλξη, αντοχή στην απόδοση,ελαχιστοποίησηΗ πλήρης ιχνηλασιμότητα της παρτίδας θερμότητας διατηρείται από το αρχικό πιστοποιητικό χάλυβα μέσω της σφυρηλάτησης.θερμική επεξεργασίαΚαλωσορίζουμε τους τρίτους φορείς ελέγχου, συμπεριλαμβανομένων του Bureau Veritas, DNV, Lloyd's Register, SGS και TUV για να παρακολουθήσουν τις υδροστατικές δοκιμές, την επαλήθευση PMI,διαμετρικοί έλεγχοι, και διαδικασίες ΝΤΕ στις εγκαταστάσεις μας.Επιπλέον επιλογές NDE, συμπεριλαμβανομένης της ακτινογραφικής εξέτασης (RT) και των υπερήχων δοκιμών (UT), μπορούν να εκτελούνται κατόπιν αιτήματος για εφαρμογές πλαστικών αγκώνων κρίσιμης χρήσης.
