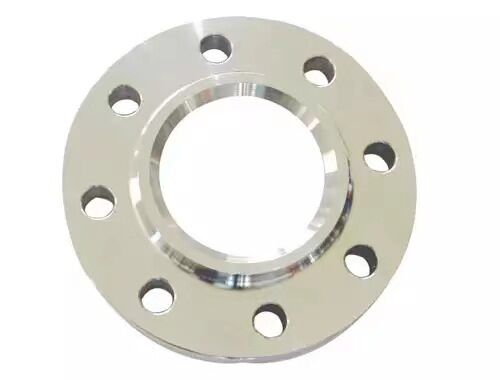

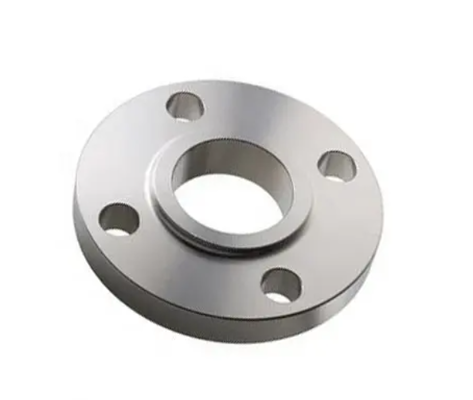

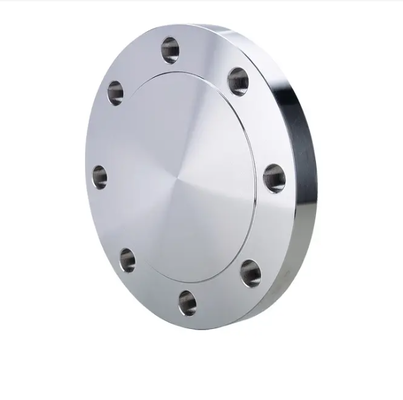

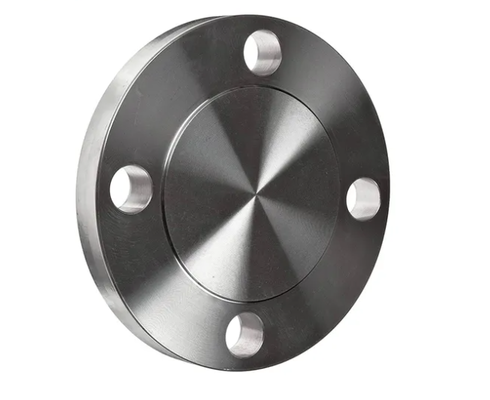

Σφυρηλατημένο ατσάλινο φλάντζο CAD σχέδιο 3D μοντέλο με οδηγό εγκατάστασης ροπής βρόγχου

Φλάντζα από Σφυρήλατο Χάλυβα με Πλήρες Πακέτο Τεχνικής Τεκμηρίωσης

Κατανοούμε ότι οι επαγγελματίες μηχανικοί προμηθειών και οι διαχειριστές έργων απαιτούν περισσότερα από ένα απλό προϊόν· χρειάζονται ολοκληρωμένη τεχνική τεκμηρίωση για να διασφαλίσουν την απρόσκοπτη ενσωμάτωσή τους στα συστήματα σωληνώσεων. Κάθε φλάντζα από σφυρήλατο χάλυβα από τη γραμμή παραγωγής μας συνοδεύεται από ένα πλήρες πακέτο τεχνικής τεκμηρίωσης που περιλαμβάνει σχεδιασμούς CAD με διαστάσεις, τρισδιάστατα συμπαγή μοντέλα, πίνακες υπολογισμού ροπής μπουλονιών, πιστοποιητικά δοκιμών υλικού (MTC) και εκθέσεις μη καταστροφικών δοκιμών (NDT). Αυτή η προσέγγιση με προτεραιότητα στην τεκμηρίωση μειώνει τον χρόνο μηχανικής αναθεώρησης, εξαλείφει τις εικασίες κατά την εγκατάσταση και παρέχει πλήρη ιχνηλασιμότητα για ελέγχους διασφάλισης ποιότητας.

Η υποστήριξη τεχνικής τεκμηρίωσης καλύπτει ολόκληρο τον κύκλο ζωής του προϊόντος, από την προδιαγραφή σχεδιασμού έως την εγκατάσταση και την έναρξη λειτουργίας. Κατά τη φάση προσφοράς, παρέχουμε προκαταρκτικά σχέδια διαστάσεων για την επιβεβαίωση των διαστάσεων της φλάντζας, των μοτίβων κύκλου μπουλονιών και των τύπων επιφανειών. Μετά την επιβεβαίωση της παραγγελίας, παραδίδουμε πιστοποιημένα σχέδια CAD όπως κατασκευάστηκαν, αντικατοπτρίζοντας τη συγκεκριμένη ποιότητα υλικού, την κατηγορία πίεσης και τις απαιτήσεις επιφανειών σας. Το τρισδιάστατο μοντέλο STEP επιτρέπει στην ομάδα μηχανικών σας να ενσωματώσει τη φλάντζα μας απευθείας στα ισομετρικά σχέδια σωληνώσεων και στα μοντέλα ανάλυσης τάσεων χωρίς χειροκίνητη αναδημιουργία. Μετά την παράδοση, ο οδηγός ροπής μπουλονιών διασφαλίζει τη σωστή συμπίεση της φλάντζας και εξαλείφει τον κίνδυνο υπο-ροπής ή υπερ-ροπής κατά τη συναρμολόγηση στο πεδίο.

Γιατί η Τεχνική Τεκμηρίωση Έχει Σημασία στην Προμήθεια Φλαντζών

• Εξαλείφει Σφάλματα Διαστάσεων: Σχέδια CAD με ακριβή διάμετρο κύκλου μπουλονιών, εξωτερική διάμετρο φλάντζας, ύψος ανυψωμένης επιφάνειας και διαστάσεις κόμβου αποτρέπουν ασύμβατες συνδέσεις και δαπανηρές τροποποιήσεις στο πεδίο
• Επιταχύνει τη Μηχανική Αναθεώρηση: Προ-επαληθευμένα τρισδιάστατα μοντέλα μειώνουν τον χρόνο που αφιερώνει η ομάδα σχεδιασμού σας στην αναδημιουργία εξαρτημάτων προμηθευτών, μειώνοντας άμεσα τους χρόνους παράδοσης του έργου
• Διασφαλίζει τη Σωστή Εγκατάσταση: Ο πίνακας ροπής μπουλονιών καθορίζει τιμές ροπής για λίπανση και χωρίς λίπανση για κάθε μέγεθος μπουλονιού και τύπο φλάντζας, αποτρέποντας τόσο τη διαρροή από υπο-ροπή όσο και τη σύνθλιψη της φλάντζας από υπερ-ροπή
• Υποστηρίζει Κανονιστική Συμμόρφωση: Πλήρης πιστοποίηση EN 10204 3.2 με επιθεώρηση από τρίτους ικανοποιεί τις οδηγίες PED 2014/68/EU, ASME B31.3 και άλλες διεθνείς οδηγίες εξοπλισμού υπό πίεση
• Επιτρέπει την Ιχνηλασιμότητα Κύκλου Ζωής: Κάθε φλάντζα φέρει σφραγίδα με μοναδικό αριθμό τήξης, ιχνηλάσιμο στο MTC που δείχνει τη χημική σύνθεση, τις μηχανικές ιδιότητες και τα αρχεία θερμικής επεξεργασίας
• Μειώνει τον Κίνδυνο του Έργου: Η πλήρης τεκμηρίωση εξαλείφει τον κίνδυνο εγκατάστασης μη συμμορφούμενων φλαντζών που θα μπορούσαν να οδηγήσουν σε καταστροφική αστοχία, κανονιστικές κυρώσεις ή καθυστερήσεις του έργου

Συχνές Ερωτήσεις

Ε: Τι μορφές αρχείων CAD παρέχετε και μπορώ να ζητήσω προσαρμοσμένες όψεις σχεδίων;

Α: Παρέχουμε τυπικά σχέδια διαστάσεων σε PDF, με μορφές DWG και DXF διαθέσιμες κατόπιν αιτήματος. Κάθε σχέδιο περιλαμβάνει όψη εμπρόσθια, όψη τομής πλευρική, λεπτομέρεια κύκλου μπουλονιών και λεπτομέρεια επιφάνειας φλάντζας. Προσαρμοσμένες όψεις όπως λεπτομέρειες προφίλ κόμβου, ζώνες ανοχής οπής και λεπτομέρειες προετοιμασίας ακροφυσίου συγκόλλησης μπορούν να προστεθούν κατόπιν αιτήματος χωρίς επιπλέον χρέωση. Ο τυπικός χρόνος παράδοσης για προσαρμοσμένα σχέδια είναι 1-2 εργάσιμες ημέρες μετά την επιβεβαίωση της παραγγελίας.

Ε: Πώς χρησιμοποιώ τον πίνακα ροπής μπουλονιών για την εγκατάσταση στο πεδίο;

Α: Ο πίνακας ροπής μπουλονιών μας είναι οργανωμένος ανά μέγεθος φλάντζας, κατηγορία πίεσης και τύπο φλάντζας. Για κάθε συνδυασμό, παρέχει το προτεινόμενο μέγεθος και ποσότητα μπουλονιών, την ποιότητα υλικού μπουλονιών, την τιμή ροπής με λίπανση (χρησιμοποιώντας γράσο δισουλφιδίου του μολυβδαινίου) και την τιμή ροπής χωρίς λίπανση. Ο πίνακας περιλαμβάνει επίσης την προτεινόμενη ακολουθία σύσφιξης: σύσφιξη σε τρεις φάσεις με σταυρωτό μοτίβο στο 30%, 60% και 100% της στόχου ροπής. Συνιστάται μια τελική δεξιόστροφη διέλευση ελέγχου για την επαλήθευση ομοιόμορφης φόρτισης. Παρέχουμε επίσης οδηγίες για υδραυλική τάση για μεγέθη άνω των 24 ιντσών, όπου τα παραδοσιακά δυναμόκλειδα γίνονται μη πρακτικά.

Ε: Παρέχετε πιστοποίηση EN 10204 3.2 με επιθεώρηση από τρίτους;

Α: Ναι, η πιστοποίηση EN 10204 Τύπου 3.2 με επιθεώρηση από τρίτους από την TUV, SGS, Bureau Veritas ή Lloyd's Register είναι διαθέσιμη κατόπιν αιτήματος. Αυτό περιλαμβάνει ανεξάρτητη παρακολούθηση μηχανικών δοκιμών, επαλήθευση χημικής ανάλυσης, επιθεώρηση NDT και επιθεώρηση διαστάσεων. Το πιστοποιητικό 3.2 παρέχει το υψηλότερο επίπεδο ανεξάρτητης διασφάλισης και απαιτείται συνήθως για εξοπλισμό υπό πίεση στην κατηγορία III και IV της PED 2014/68/EU, για υπεράκτια έργα και για πυρηνικές εφαρμογές. Παρακαλούμε καθορίστε τις απαιτήσεις επιθεώρησης από τρίτους κατά την παραγγελία για να επιτρέψετε τον προγραμματισμό.
