Фланец с длинной шейкой для сварки из медно-никелевого сплава ASTM B466 UNS C71500 ASME B16.5

Φλάντζα Λαιμού Συγκόλλησης Χαλκού-Νικελίου ASTM B466 UNS C71500 ASME B16.5

1. Περιγραφή Προϊόντος

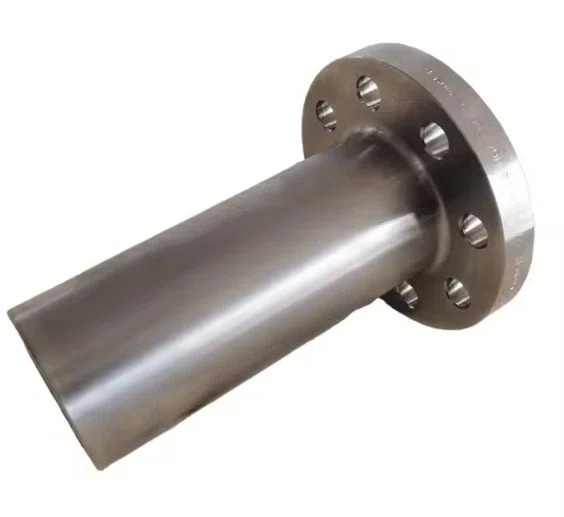

Αυτό το προϊόν είναι μια Φλάντζα Λαιμού Συγκόλλησης (LWNF) κατασκευασμένη από UNS C71500 (κράμα χαλκού-νικελίου 70/30 / CuNi 70/30) σύμφωνα με τα πρότυπα ASTM B466L/C κατά όψιν (Γραμμάτιο Πληρωμής)ASME B16.5 . Γνωστό επίσης ως CuNi 70/30 ή Werkstoff Nr. 2.0882, αυτό το κράμα περιέχει περίπου 70% χαλκό και 30% νικέλιο, με μικρές προσθήκες σιδήρου και μαγγανίου για ενίσχυση της αντοχής και της αντοχής στη διάβρωση. Η Φλάντζα Λαιμού Συγκόλλησης διαθέτει έναν εκτεταμένο λαιμό βαρέως τοιχώματος που παρέχει πρόσθετη ενίσχυση σε εφαρμογές υψηλής τάσης. Σε αντίθεση με μια τυπική φλάντζα Weld Neck, η LWNF κατασκευάζεται σε δύο τμήματα: το άνω τμήμα είναι ένας κύλινδρος βαρέως τοιχώματος, ενώ το κάτω τμήμα είναι μια πλάκα-φλάντζα σε σχήμα δίσκου με όλες τις διαστάσεις να συμμορφώνονται με τις τυπικές φλάντζες ASME B16.5. Αυτή η φλάντζα έχει σχεδιαστεί για σύνδεση με συγκόλληση με εγκοπή (butt-weld) σε συστήματα σωληνώσεων και εφαρμόζεται κυρίως στην κατασκευή δοχείων πίεσης που λειτουργούν ως ακροδέκτες (όπως ακροδέκτες θερμομέτρου).6. Οδηγίες Εγκατάστασης

Παράμετρος

Αυτή η Φλάντζα Λαιμού Συγκόλλησης είναι ιδανική για συστήματα θαλασσινού νερού και διαβρωτικών υγρών σε απαιτητικά περιβάλλοντα:

Δοχεία Πίεσης & Λέβητες

• : Συνδέσεις ακροδεκτών, ακροδέκτες θερμομέτρουΥπεράκτιες Εγκαταστάσεις Πετρελαίου & Φυσικού Αερίου

• : Σωληνώσεις πλατφορμών, υποθαλάσσιες εφαρμογές, συστήματα έγχυσης θαλασσινού νερούΝαυπηγική & Ναυτιλία

• : Συστήματα ψύξης θαλασσινού νερού, γραμμές πυρόσβεσης, υπεράκτια συστήματα πυρόσβεσηςΜονάδες Αφαλάτωσης

• : Εισαγωγή θαλασσινού νερού υψηλής πίεσης, γραμμές ανακυκλοφορίας άλμηςΠαραγωγή Ενέργειας

• : Συστήματα νερού ψύξης συμπυκνωτών, εναλλάκτες θερμότηταςΧημική Επεξεργασία

• : Περιβάλλοντα που περιέχουν χλώριο όπου ο ανοξείδωτος χάλυβας μπορεί να υποστεί SCC4. Πλεονεκτήματα

Σχεδιασμός Εκτεταμένου Λαιμού

• : Ο κύλινδρος βαρέως τοιχώματος παρέχει πρόσθετη ενίσχυση και κατανομή τάσης σε εφαρμογές υψηλής τάσης, καθιστώντας τον ιδανικό για ακροδέκτες δοχείων πίεσηςΑνώτερη Αντοχή στη Διάβρωση

• : Εξαιρετική αντοχή σε θαλασσινό νερό, διάβρωση με σπηλαίωση, διάβρωση σε σχισμές και διάβρωση υπό τάση λόγω χλωριδίωνΥψηλότερη Αντοχή

• : Το 70/30 CuNi προσφέρει καλύτερη αντοχή και αντοχή στη διάβρωση από το 90/10 CuNiΑντοχή στην Βιολογική Επικάλυψη

• : Η περιεκτικότητα σε χαλκό αναστέλλει φυσικά την ανάπτυξη θαλάσσιων βιολογικών οργανισμώνΕξαιρετική Συγκολλησιμότητα

• : Η μονοφασική α-δομή επιτρέπει εξαιρετικές ιδιότητες κατασκευήςΧώρος Μόνωσης

• : Ο εκτεταμένος λαιμός παρέχει χώρο για μόνωση σε εφαρμογές εργοστασίων διεργασιών5. Λειτουργίες

Η Φλάντζα Λαιμού Συγκόλλησης παρέχει ένα μόνιμο, ενισχυμένο σημείο σύνδεσης με μπουλόνια για τη σύνδεση συστημάτων σωληνώσεων με δοχεία πίεσης, λέβητες και εναλλάκτες θερμότητας. Ο εκτεταμένος λαιμός βαρέως τοιχώματος συγκολλάται με εγκοπή στον σωλήνα ή στον ακροδέκτη του δοχείου, σχηματίζοντας μια ενιαία δομή που κατανέμει ομοιόμορφα την τάση και ελαχιστοποιεί τη συγκέντρωση πίεσης στην άρθρωση

. Η επιφάνεια της φλάντζας φιλοξενεί μια φλάντζα στεγανοποίησης (gasket) για να εξασφαλίσει μια αξιόπιστη στεγανοποίηση όταν βιδώνεται σε μια αντίστοιχη φλάντζα. Σε αντίθεση με τις τυπικές φλάντζες Weld Neck, ο μακρύς τύπος δεν είναι κατάλληλος για σωλήνες και χρησιμοποιείται κυρίως σε εφαρμογές εργοστασίων διεργασιών.6. Οδηγίες Εγκατάστασης

Έλεγχος Κατά την Αποσυσκευασία

1. : Ελέγξτε για ζημιές κατά τη μεταφορά. επαληθεύστε τις σημάνσεις, τις διαστάσεις και την κλάση πίεσης σύμφωνα με το ASME B16.5Προετοιμασία Επιφάνειας

2. : Καθαρίστε την εγκοπή συγκόλλησης και την παρακείμενη περιοχή χρησιμοποιώντας ειδικά εργαλεία. αφαιρέστε όλο το λάδι, το γράσο και τους ρύπουςΕυθυγράμμιση

3. : Ευθυγραμμίστε με ακρίβεια τον λαιμό της φλάντζας με τον σωλήνα ή τον ακροδέκτη του δοχείου, εξασφαλίζοντας σωστή εφαρμογήΣυγκόλληση

4. : Πραγματοποιήστε συγκόλληση με εγκοπή ακολουθώντας εγκεκριμένο WPS με πιστοποιημένους συγκολλητές. Χρησιμοποιήστε τη διαδικασία GTAW (TIG) με αντίστοιχο υλικό πλήρωσης. Η προθέρμανση γενικά δεν απαιτείται. η θερμοκρασία μεταξύ των περασμάτων ≤150°C. Δεν απαιτείται θερμική επεξεργασία μετά τη συγκόλλησηΕγκατάσταση Φλάντζας Στεγανοποίησης

5. : Τοποθετήστε μια κατάλληλη φλάντζα στεγανοποίησης (π.χ. σπειροειδής, PTFE) στην επιφάνεια της φλάντζαςΒίδωμα

6. : Τοποθετήστε τα μπουλόνια και σφίξτε σε διασταυρούμενη ακολουθία ροπής στην προτεινόμενη τιμή ροπήςΥδροδοκιμή

7. : Πίεση δοκιμής = 1,5 × πίεση σχεδιασμού. η θερμοκρασία περιβάλλοντος όχι κάτω από 5°C7. Προφυλάξεις

Καθαριότητα

• : Απαιτεί υψηλότερο βαθμό καθαριότητας από την κατασκευή από ανθρακούχο χάλυβα. χρησιμοποιήστε ειδικά εργαλεία για την αποφυγή μόλυνσηςΌριο Θερμοκρασίας

• : Για υπηρεσία υδατικής διάβρωσης, επαληθεύστε τις συνθήκες του συστήματος για θερμοκρασίες άνω των 300°CΕισαγωγή Θερμότητας Συγκόλλησης

• : Το τηγμένο CuNi είναι αργό με φιλμ οξειδίου. απαιτεί κατάλληλο έλεγχο αμπερΣυμβατότητα Μέσου

• : Δεν συνιστάται για χρήση με ισχυρά οξειδωτικά οξέα (π.χ. νιτρικό οξύ) ή συστήματα αμμωνίαςΡοπή Βιδώματος

• : Μην υπερβαίνετε την προτεινόμενη ροπή για την αποφυγή ζημιάς στη φλάντζα στεγανοποίησης ή παραμόρφωσης της φλάντζαςΕπιλογή Φλάντζας Στεγανοποίησης

• : Επιλέξτε υλικό φλάντζας στεγανοποίησης συμβατό με το μέσο χρήσης και τις συνθήκες πίεσης/θερμοκρασίας8. Αποστολή & Παράδοση

Ο τυπικός χρόνος παράδοσης είναι συνήθως

• 15–30 ημέρες, ανάλογα με την ποσότητα παραγγελίας, την κλάση πίεσης και τη διαθεσιμότητα προδιαγραφών9. Όροι Πληρωμής

Κοινές διεθνείς μέθοδοι πληρωμής περιλαμβάνουν

• T/T (Τηλεγραφική Μεταφορά) και L/C κατά όψιν (Γραμμάτιο Πληρωμής)10. Συσκευασία

Τα προϊόντα συσκευάζονται με ασφάλεια σε

• πλακέτες κόντρα πλακέ ή ξύλινες κιβώτια με εσωτερική αντικραδασμική προστασία για να διασφαλιστεί η ασφαλής μεταφορά και να αποφευχθούν ζημιές κατά τη μεταφορά11. Πολιτική Μεταπωλήσεων / Επιστροφών & Εγγύησης

Όλα τα προϊόντα υποβάλλονται σε αυστηρό ποιοτικό έλεγχο πριν από την αποστολή, με

• Πιστοποιητικά Δοκιμής Εργοστασίου (EN 10204 3.1/3.2) διαθέσιμαPMI και επιθεώρηση από τρίτους (ABS, DNV, CCS, LR, BV, κ.λπ.) διαθέσιμα κατόπιν αιτήματος

• Σε περίπτωση προβλημάτων ποιότητας, διατηρήστε την αρχική συσκευασία και παρέχετε σχετικές φωτογραφίες ή εκθέσεις επιθεώρησης από τρίτους

• Οι συγκεκριμένοι όροι επιστροφής, ανταλλαγής και εγγύησης υπόκεινται στη συμφωνία της τελικής σύμβασης πώλησης.

• Συχνές Ερωτήσεις

1. Είστε εμπορική εταιρεία ή κατασκευαστής ;

    Είμαστε κατασκευαστής, μπορείτε να δείτε την πιστοποίηση.
2. Πόσος είναι ο χρόνος παράδοσής σας;
    Γενικά είναι 5-10 ημέρες εάν τα αγαθά είναι σε απόθεμα. ή είναι 15-20 ημέρες εάν τα αγαθά δεν είναι σε απόθεμα, είναι σύμφωνα με την ποσότητα.
3. Παρέχετε δείγματα ; είναι δωρεάν ή επιπλέον ;
    Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά χρειάζεται να πληρώσετε το κόστος μεταφοράς.
4. Ποιοι είναι οι όροι πληρωμής σας ;
    Πληρωμή
=1000USD, 50% T/T προκαταβολή, υπόλοιπο πριν την αποστολή.
