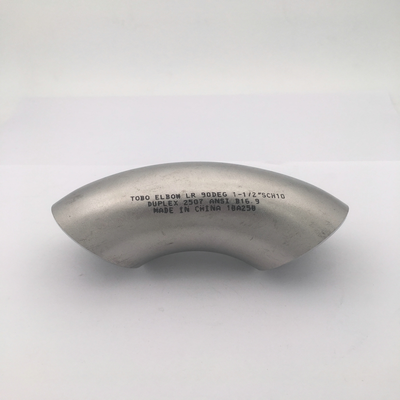

1-1/2" SCH10 ANSI B16.9 Duplex 2507 90 Μοιρών LR Αγκώνας Βιομηχανικό Εξάρτημα Σωλήνα

1-1/2" SCH10 ANSI B16.9 Duplex 2507 90 βαθμούς LR Ελκυό βιομηχανικών σωλήνων

1Περιγραφή του προϊόντος

Αυτό το προϊόν είναι ένας 90 βαθμών μακράς ακτίνας (LR) αγκώνες ζύγισης με μύτη κατασκευασμένο απόΥπερ-διπλό ανοξείδωτο χάλυβα 2507 (UNS S32750)σύμφωνα με τοΑρμόδια για την παρακολούθηση της χρήσης:9καιΑΣTM A815πρότυπαΤο Super Duplex 2507 είναι ένα υψηλής σύνθεσης διπλό ατσάλι από ανοξείδωτο χάλυβα με διπλή φάση μικροδομή περίπου 50% φερρίτη και 50% αυστενίτη, που χαρακτηρίζεται απόΑξία PREN άνω των 40Το σχέδιο LR διαθέτει ακτίνα καμπυλότητας ίση με1.5 φορές η διάμετρος του σωλήνα (R = 1,5D), εξασφαλίζοντας ομαλή ροή υγρού με ελάχιστη απώλεια πίεσηςΑυτό το εξαρτήμα 1-1/2 "SCH10 είναι σχεδιασμένο για μόνιμη σύνδεση με ζύγιση με μύτη σε απαιτητικά βιομηχανικά συστήματα σωλήνων που απαιτούν εξαιρετική αντοχή και αντοχή στη διάβρωση.

2Βασικές παράμετροι προϊόντος

3. Εφαρμογή / Χρήση

Αυτό το 90 ° LR αγκώνα είναι ιδανικό για εξαιρετικά επιθετική και υψηλή πίεση περιβάλλοντα:

• Πετρέλαιο και φυσικό αέριο: Ακτές πλατφόρμες, υποθαλάσσια συστήματα αγωγών, συνδέσεις κεφαλών πηγών, γραμμές έγχυσης θαλασσινού νερού

• Χημική επεξεργασία: Ηλεκτρονικές συσκευές, συσκευές ηλεκτρονικής επεξεργασίας και συσκευές ηλεκτρονικής επεξεργασίας

• Θαλάσσια & Απολάμωση: Σωλήνες θαλασσινού νερού, συστήματα αντίστροφης όσμωσης, χειρισμός αλμυρού νερού

• Παραγωγή ηλεκτρικής ενέργειας: Συστήματα ψύξης νερού, σωλήνες συμπύκνωσης

• Πολτός και χαρτί: Λευκαντικές γραμμές, χωνευτές

• Υπηρεσία οξέος αερίου: Αιτήσεις συμμορφούμενες με την NACE MR0175

4. Πλεονεκτήματα

• Υπερισσότερη Δύναμη: Η αντοχή της ισχύος (550 MPa) είναι περίπου2.5 έως 3 φορές το 316L, επιτρέποντας λεπτότερα τοιχώματα και ελαφρύτερα συστήματα σωλήνων

• Εξαιρετική αντοχή στη διάβρωση: Το PREN 41-43 παρέχει εξαιρετική αντοχή σε τρύπες, διάσπαση διά διά διάσπασης, και διάσπαση διά διά διά διάσπασης από χλωρίδιο (SCC)

• Πάνω από 2205: Ξεπερνά το πρότυπο ντουπλέξ 2205 τόσο στην αντοχή στη διάβρωση όσο και στη μηχανική αντοχή

• Σχεδιασμός μακράς ακτίνας: R=1.5D ελαχιστοποιεί την πτώση πίεσης, την αναταραχή και την διάβρωση

• Εξαιρετική συγκόλληση: συμβατό με τις συνήθεις διαδικασίες συγκόλλησης· απαιτείται αναψύξη με διάλυμα μετά τη συγκόλληση

• Ευρύ εύρος θερμοκρασίας: Διατηρεί ιδιότητες από -50°C έως 300°C

5Λειτουργίες

Ο 90° LR αγκώνα αλλάζει την κατεύθυνση της ροής του υγρού μέσα σε ένα σύστημα σωλήνων κατά 90 μοίρες με ελάχιστη απώλεια πίεσηςΟ σχεδιασμός μεγάλης ακτίνας (R = 1.5D) μειώνει την αντίσταση ροής, τις αναταραχές και την διάβρωσηΗ σύνδεση κώλου-υλίας παρέχει μια μόνιμη,αδιάβροχο αρθρώμα με υψηλή δομική ακεραιότητα για κρίσιμα περιβάλλοντα λειτουργίας.

6Οδηγίες εγκατάστασης

1. Επιθεώρηση εκπακετάσματος: Έλεγχος ζημιών κατά τη διαμετακόμιση· εξακρίβωση των σημείων, των διαστάσεων και της πιστοποίησης των υλικών σύμφωνα με το πρότυπο ASME B16.9

2. Προετοιμασία της επιφάνειας: Καθαρίστε το πέλμα συγκόλλησης και το γειτονικό χώρο χρησιμοποιώντας ειδικά εργαλεία από ανοξείδωτο χάλυβα· αφαιρέστε όλο το λάδι, το λίπος και τις μολυσματικές ουσίες

3. Σύνοψη: Ακριβώς ευθυγραμμίστε τον αγκώνα με τους σωλήνες σύνδεσης, εξασφαλίζοντας την ορθή προσαρμογή.

4. Επεξεργασία με συγκόλληση: Εφαρμόστε ελάχιστες συγκόλλησεις για να κρατήσετε το σύνολο στη θέση του· καθαρίστε καλά πριν από την τελική συγκόλληση

5. Εξεργασία με συγκόλλησηΓια το Super Duplex 2507, είναι απαραίτητος ο αυστηρός έλεγχος της εισόδου θερμότητας. Χρησιμοποιήστε GTAW ή SMAW με το κατάλληλο μέταλλο πλήρωσης (π.χ. ER2594).≤ 150°Cγια την πρόληψη του σχηματισμού διαμεταλλικής φάσης

6. Επεξεργασία μετά την συγκόλληση:Απαιτείται αναψύξη διαλύματος στους 1025-1125°C, ακολουθούμενη από ψύξη με νερόγια την αποκατάσταση της διπλής δομής και της αντοχής στη διάβρωση

7. Επιθεώρηση: Εκτέλεση NDT (PT/MT, UT, RT) σύμφωνα με τις απαιτήσεις του έργου.

7Προφυλάξεις

• Περιορισμός θερμοκρασίας: Δεν συνιστάται για χρήση ανωτέρω300°CΗ παρατεταμένη έκθεση σε θερμοκρασίες άνω των 250 °C μπορεί να προκαλέσει εύθραυσμα.

• Φεριτική ισορροπία: Διασφάλιση της διατήρησης της περιεκτικότητας σε φερρίτες μεταξύ40-60%Η ακατάλληλη θερμική επεξεργασία είναι η πιο συχνή αιτία των αναλογιών φερριτίου εκτός των προδιαγραφών.

• Ευαισθησία διαμεταλλικής φάσης: Οι συγκόλλησεις super duplex είναι ευαίσθητες στο σχηματισμό φάσης sigma και chi· είναι υποχρεωτικός ο αυστηρός έλεγχος της θερμότητας εισόδου

• Καθαριότητα: Απαιτεί υψηλότερο βαθμό καθαριότητας από την κατασκευή χάλυβα άνθρακα· χρησιμοποιεί ειδικά εργαλεία για την πρόληψη της μόλυνσης

• Έλεγχος διάβρωσης: Η δοκιμή με τη μέθοδο ASTM A923 C (χλωριούχο σίδηρο σε θερμοκρασία 50 °C) είναι πρότυπη για την επαλήθευση της αντοχής στη διάβρωση

• Δοκιμές επιπτώσεων: Συνήθως καθορίζεται σε θερμοκρασία -46°C για κρίσιμες εφαρμογές

• Συμμόρφωση NACE: Για την υπηρεσία οξέος αερίου, επιβεβαιώστε τη συμμόρφωση με τις απαιτήσεις της NACE MR0175

8. Ναυτιλία και παράδοση

• Ο κανονικός χρόνος παράδοσης είναι συνήθως15-30 ημέρεςγια τα τυποποιημένα μεγέθη· τα μεγαλύτερα μεγέθη και οι εξατομικευμένες προδιαγραφές ενδέχεται να απαιτούν παρατεταμένο χρόνο παράδοσης

9Όροι πληρωμής

• Οι κοινές διεθνείς μέθοδοι πληρωμής περιλαμβάνουν:Τ/Τ (τηλεγραφική μεταφορά)καιΕ/Κ κατά την επίσκεψη (Επιστολή πίστωσης)

10. Συσκευή

• Τα προϊόντα συσκευάζονται με ασφάλειαΚουβέρτες από πλακέτοήξύλινα κιβώτιαμε εσωτερικό μαξιλάρι για την ασφαλή μεταφορά και την πρόληψη ζημιών κατά τη μεταφορά

11Μετά την πώληση / Επιστροφή & Πολιτική εγγύησης

• Όλα τα προϊόντα υποβάλλονται σε αυστηρή επιθεώρηση ποιότητας πριν από την αποστολή.Πιστοποιητικά δοκιμής εργοστασίου (EN 10204 3.1/3.2)διαθέσιμα

• Η υποχρεωτική τεκμηρίωση περιλαμβάνει τα αποτελέσματα των δοκιμών χημείας, μηχανικών ιδιοτήτων, περιεκτικότητας σε φερρίτη και διάβρωσης

• Επιθεώρηση τρίτου (ABS, DNV, CCS, LR, BV κλπ.) διαθέσιμη κατόπιν αιτήματος

• Σε περίπτωση προβλημάτων ποιότητας, διατηρήστε την αρχική συσκευασία και παρέχετε σχετικές φωτογραφίες ή εκθέσεις επιθεώρησης τρίτου

• Οι ειδικοί όροι επιστροφής, ανταλλαγής και εγγύησης υπόκεινται στην τελική συμφωνία σύμβασης πώλησης.

- Τι;

Γενικές ερωτήσεις

1Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε κατασκευαστής, μπορείτε να δείτε την πιστοποίηση.
2Πόσος χρόνος έχει η παράδοση;
Γενικά είναι 5-10 ημέρες αν τα αγαθά είναι σε απόθεμα. ή είναι 15-20 ημέρες αν τα αγαθά δεν είναι σε απόθεμα, εξαρτάται από την ποσότητα.
3- Παρέχετε δείγματα;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος του φορτίου.
4Ποιοι είναι οι όροι πληρωμής σας;
Πληρωμή <= 1000USD, 100% προκαταβολικά. Πληρωμή>= 1000USD, 50% T/T προκαταβολικά, υπόλοιπο πριν από την αποστολή.
