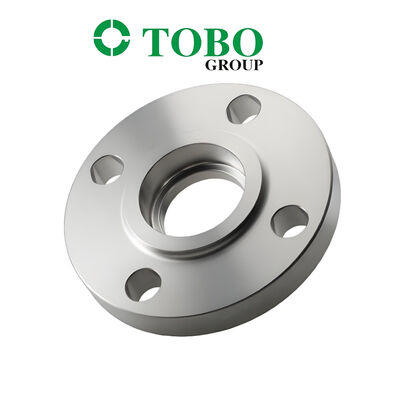

Φλάντζα Ολίσθησης ASTM A815 UNS S31803 Διπλής Φάσης Ανοξείδωτου Χάλυβα 2" Σύνδεσης Σωληνώσεων Υψηλής Πίεσης

Φλάντζα Ολίσθησης ASTM A815 UNS S31803 Διπλής Φάσης Ανοξείδωτος Χάλυβας 2" Σύνδεσμος Σωλήνα Υψηλής Πίεσης

1. Περιγραφή Προϊόντος

Αυτό το προϊόν είναι μια φλάντζα Ολίσθησης (SO) κατασκευασμένη από UNS S31803 (Duplex 2205 / F51) ανοξείδωτο χάλυβα σύμφωνα με ASTM A815 και ASME B16.5 πρότυπα. Το UNS S31803 είναι ένας ανοξείδωτος χάλυβας διπλής φάσης με μικροδομή περίπου 50% φερρίτη και 50% ωστενίτη, προσφέροντας περίπου διπλάσια αντοχή διαρροής από τους τυπικούς ωστενιτικούς ανοξείδωτους χάλυβες της σειράς 300, όπως οι 304L ή 316L, διατηρώντας παράλληλα εξαιρετική αντοχή στη διάβρωση. Μια φλάντζα ολίσθησης έχει σχεδιαστεί για να γλιστρά πάνω στο άκρο του σωλήνα και στη συνέχεια στερεώνεται με δύο συγκολλήσεις φιλέτου—μία εσωτερική και μία εξωτερική—παρέχοντας μια ισχυρή, στεγανή σύνδεση. Αυτή η φλάντζα 2" είναι κατάλληλη για εφαρμογές μέτριας έως υψηλής πίεσης και χρησιμοποιείται ευρέως σε απαιτητικά βιομηχανικά συστήματα σωληνώσεων.

2. Βασικές Παράμετροι Προϊόντος

3. Εφαρμογή / Χρήση

Αυτή η φλάντζα ολίσθησης είναι ιδανική για συστήματα υγρών υψηλής πίεσης και διαβρωτικών:

• Πετρέλαιο & Φυσικό Αέριο: Υπεράκτιες πλατφόρμες, υποθαλάσσιες σωληνώσεις, γραμμές διεργασιών υψηλής πίεσης

• Χημική Επεξεργασία: Οξέα που περιέχουν χλωρίδια, υπηρεσίες άλμης, εναλλάκτες θερμότητας

• Μονάδες Αφαλάτωσης: Εισαγωγή θαλασσινού νερού υψηλής πίεσης και σωληνώσεις τροφοδοσίας RO

• Ναυπηγική Μηχανική: Συστήματα σωληνώσεων θαλασσινού νερού, ναυπηγική

• Παραγωγή Ενέργειας: Συστήματα ψύξης νερού, υπηρεσίες υψηλής θερμοκρασίας

• Χαρτοποιία: Γραμμές λεύκανσης, συστήματα μαγειρέματος

4. Πλεονεκτήματα

• Ανώτερη Αντοχή: Η αντοχή διαρροής είναι περίπου διπλάσια από αυτή του ωστενιτικού χάλυβα 316L, επιτρέποντας λεπτότερους σχεδιασμούς τοιχωμάτων και μείωση βάρους

• Εξαιρετική Αντοχή στη Διάβρωση: PREN ~34-36 παρέχει εξαιρετική αντοχή στη διάβρωση με σχισμές, στη διάβρωση σε χαράκωμα και στη διάβρωση λόγω τάσης χλωριδίων

• Απλότητα Ολίσθησης: Εύκολη εγκατάσταση. η φλάντζα μπορεί να περιστραφεί για ευθυγράμμιση οπών μπουλονιών πριν τη συγκόλληση

• Οικονομικά Αποδοτική: Χαμηλότερο αρχικό κόστος σε σύγκριση με φλάντζες λαιμού συγκόλλησης. πιο οικονομική εγκατάσταση

• Καλή Συγκολλησιμότητα: Συμβατή με τυπικές διαδικασίες συγκόλλησης. συνιστάται ανόπτηση διάλυσης μετά τη συγκόλληση

5. Λειτουργίες

Η φλάντζα ολίσθησης παρέχει ένα σημείο σύνδεσης με μπουλόνια για τη σύνδεση σωλήνων, βαλβίδων ή εξοπλισμού σε ένα σύστημα σωληνώσεων. Η φλάντζα ολισθαίνει πάνω στο άκρο του σωλήνα και στερεώνεται με συγκολλήσεις φιλέτου τόσο εσωτερικά όσο και εξωτερικά, σχηματίζοντας μια ισχυρή, στεγανή σύνδεση. Η επιφάνεια της φλάντζας φιλοξενεί μια φλάντζα για να διασφαλίσει μια αξιόπιστη στεγανοποίηση όταν βιδώνεται σε μια αντίστοιχη φλάντζα.

6. Οδηγίες Εγκατάστασης

1. Επιθεώρηση Αποσυσκευασίας: Ελέγξτε για ζημιές κατά τη μεταφορά. επαληθεύστε τις σημάνσεις και τις διαστάσεις σύμφωνα με το ASME B16.5

2. Προετοιμασία Επιφάνειας: Καθαρίστε το άκρο του σωλήνα και την εσωτερική οπή της φλάντζας χρησιμοποιώντας ειδικά εργαλεία. αφαιρέστε όλο το λάδι, το γράσο και τους ρύπους

3. Τοποθέτηση: Ολισθήστε τη φλάντζα ολίσθησης πάνω στον σωλήνα στην απαιτούμενη θέση. Το άκρο του σωλήνα πρέπει να απέχει από την επιφάνεια της φλάντζας περίπου το πάχος του τοιχώματος του σωλήνα + 1/8" (3mm) για να επιτραπεί χώρος για την εσωτερική συγκόλληση

4. Ευθυγράμμιση: Περιστρέψτε τη φλάντζα για να ευθυγραμμίσετε τις οπές των μπουλονιών με το αντίστοιχο εξάρτημα

5. Συγκόλληση Σημείων: Εφαρμόστε συγκολλήσεις σημείων σε διάφορα σημεία γύρω από τη φλάντζα για να τη συγκρατήσετε στη θέση της

6. Τελική Συγκόλληση: Πραγματοποιήστε συγκολλήσεις φιλέτου τόσο στο εσωτερικό όσο και στο εξωτερικό της φλάντζας. Για υλικά διπλής φάσης, ο αυστηρός έλεγχος της θερμικής εισόδου είναι απαραίτητος. Απαιτείται ανόπτηση διάλυσης στους 1020-1100°C ακολουθούμενη από ψύξη με νερό για τη διατήρηση της δομής διπλής φάσης και της αντοχής στη διάβρωση

7. Μετά τη Συγκόλληση: Καθαρίστε τις περιοχές συγκόλλησης. συνιστάται οπτική και εξέταση PT/MT

8. Βίδωμα: Τοποθετήστε τη φλάντζα, τα μπουλόνια και σφίξτε σε διαγώνια ακολουθία ροπής στην προτεινόμενη τιμή ροπής

7. Προφυλάξεις

• Ισορροπία Φερρίτη: Διασφαλίστε ότι η περιεκτικότητα σε φερρίτη παραμένει μεταξύ 40-60% κατά όγκο. Η ακατάλληλη θερμική επεξεργασία είναι η πιο συνηθισμένη αιτία εκτός προδιαγραφών αναλογιών φερρίτη

• Περιορισμός Θερμοκρασίας: Δεν συνιστάται η χρήση πάνω από 300°C ή κάτω από -50°C λόγω μειωμένης σκληρότητας

• Καθαριότητα: Απαιτεί υψηλότερο βαθμό καθαριότητας από την κατασκευή από ανθρακούχο χάλυβα. χρησιμοποιήστε ειδικά εργαλεία για την αποφυγή μόλυνσης

• Κενό Συγκόλλησης: Το κενό οπισθοχώρησης 1/8" (3mm) είναι υποχρεωτικό για την αποφυγή ζημιάς της επιφάνειας της φλάντζας από το μέταλλο συγκόλλησης

• Ροπή Βιδώματος: Μην υπερβαίνετε την προτεινόμενη ροπή για την αποφυγή ζημιάς της φλάντζας ή παραμόρφωσης της φλάντζας

• Επιλογή Φλάντζας: Επιλέξτε υλικό φλάντζας συμβατό με το μέσο λειτουργίας και τις συνθήκες πίεσης/θερμοκρασίας

• Δοκιμές Ποιότητας: Συνιστάται PMI σύμφωνα με ASTM E1476, UT σύμφωνα με ASTM A388, PT/MT σύμφωνα με ASTM E165/E709

8. Αποστολή & Παράδοση

• Ο τυπικός χρόνος παράδοσης είναι συνήθως 15–30 ημέρες για τυπικά μεγέθη. μεγαλύτερα μεγέθη και προσαρμοσμένες προδιαγραφές ενδέχεται να απαιτούν εκτεταμένο χρόνο παράδοσης

9. Όροι Πληρωμής

• Οι συνήθεις διεθνείς μέθοδοι πληρωμής περιλαμβάνουν T/T (Τηλεγραφική Μεταφορά) και L/C κατά όψη (Γραμμάτιο Πίστωσης)

10. Συσκευασία

• Τα προϊόντα συσκευάζονται με ασφάλεια σε πλακέτες από κόντρα πλακέ ή ξύλινα κιβώτια με εσωτερική προστασία για να διασφαλιστεί η ασφαλής μεταφορά και να αποφευχθούν ζημιές κατά τη μεταφορά

11. Πολιτική Μεταπωλήσεων / Επιστροφών & Εγγύησης

• Όλα τα προϊόντα υποβάλλονται σε αυστηρό ποιοτικό έλεγχο πριν από την αποστολή, με Πιστοποιητικά Δοκιμών Εργοστασίου (EN 10204 3.1/3.2) διαθέσιμα

• Επιθεώρηση από τρίτους (ABS, DNV, CCS, LR, BV, κ.λπ.) διαθέσιμη κατόπιν αιτήματος

• Σε περίπτωση προβλημάτων ποιότητας, διατηρήστε την αρχική συσκευασία και παρέχετε σχετικές φωτογραφίες ή εκθέσεις επιθεώρησης από τρίτους

• Οι συγκεκριμένοι όροι επιστροφής, ανταλλαγής και εγγύησης υπόκεινται στη συμφωνία της τελικής σύμβασης πώλησης.

Συχνές Ερωτήσεις

1. Είστε εμπορική εταιρεία ή κατασκευαστής ;
    Είμαστε κατασκευαστής, μπορείτε να δείτε την πιστοποίηση.
2. Πόσος είναι ο χρόνος παράδοσής σας;
    Γενικά είναι 5-10 ημέρες εάν τα αγαθά είναι σε απόθεμα. ή είναι 15-20 ημέρες εάν τα αγαθά δεν είναι σε απόθεμα, είναι σύμφωνα με την ποσότητα.
3. Παρέχετε δείγματα ; είναι δωρεάν ή επιπλέον ;
    Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος μεταφοράς.
4. Ποιοι είναι οι όροι πληρωμής σας ;
    Πληρωμή=1000USD, 50% T/T προκαταβολή, υπόλοιπο πριν την αποστολή.
