CUNI Slip On Flange ASTM B466 UNS C71500 4 ιντσών ASME B16.5

CUNI Slip On Flange ASTM B466 UNS C71500 4 ίντσες ASME B16.5

1Περιγραφή του προϊόντος

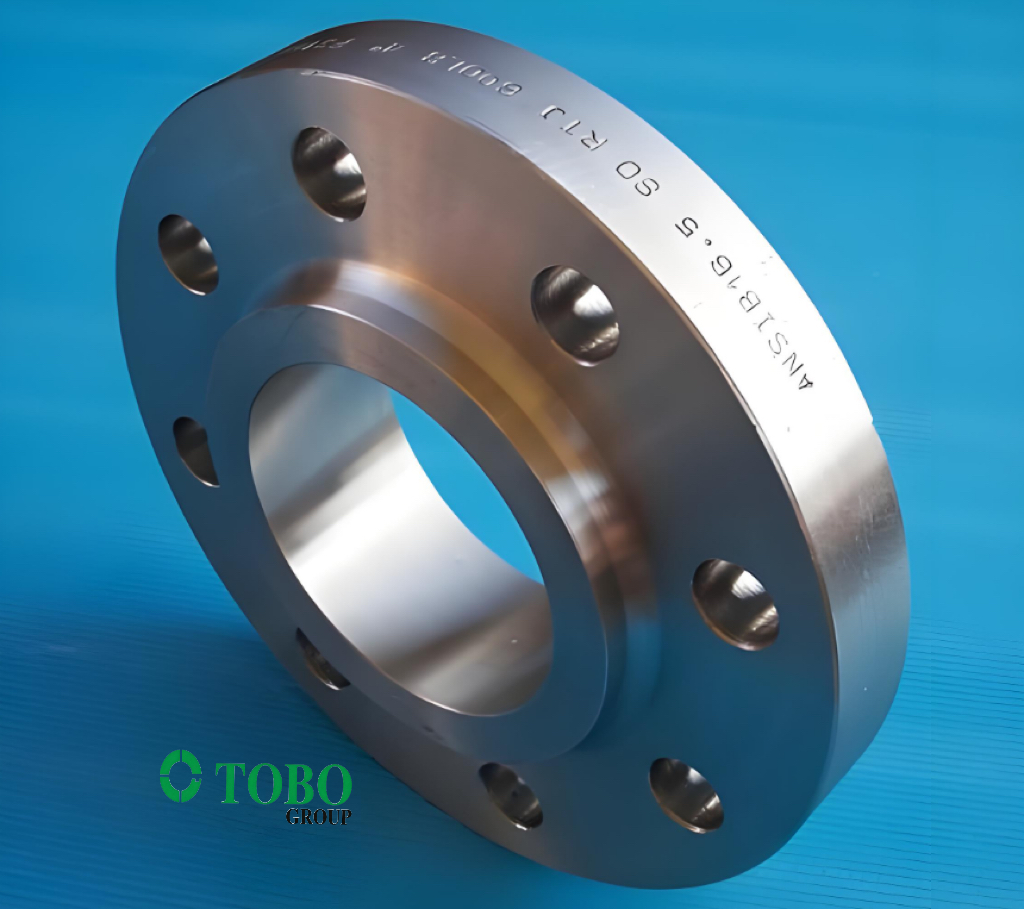

Το προϊόν αυτό είναι μια φλάντσα Slip-On (SO) κατασκευασμένη απόΑπαλλαγή από την αγορά(70/30 κράμα χαλκού-νικέλου / CuNi 70/30) σύμφωνα με το παράρτημα III του κανονισμού (ΕΚ) αριθ.ΑΣTM Β466καιΑΣΜΕ Β16.5πρότυπαΕπίσης γνωστό ως CuNi30Fe1Mn ή Werkstoff Nr. 2.0882, αυτό το κράμα αποτελείται κατά 70% περίπου από χαλκό και 30% από νικέλιο, με μικρές προσθήκες σιδήρου και μαγγανίου για την ενίσχυση της αντοχής, της αντοχής στη διάβρωση και της αντοχής στην διάβρωσηΜια φλάντσα που μπορεί να γλιστρήσει πάνω από το τέλος του σωλήνα και στη συνέχεια συγκολλείται τόσο από μέσα όσο και από έξω, παρέχοντας μια ισχυρή, αδιάβροχη σύνδεσηΑυτή η φλάντσα 4 ιντσών είναι κατάλληλη για εφαρμογές χαμηλής έως μεσαίας πίεσης και χρησιμοποιείται ευρέως σε συστήματα αγωγών θαλάσσιου και θαλάσσιου νερού.

2Βασικές παράμετροι προϊόντος

3. Εφαρμογή / Χρήση

Αυτή η φλάνσα είναι ιδανική για συστήματα θαλασσινού νερού και διαβρωτικών υγρών:

• Ναυτική & Ναυπηγική: Συστήματα ψύξης θαλασσινού νερού, αγωγές πυροσβεστικής ύδρευσης, συστήματα βαλαστίου

• Ακτής πετρελαίου και φυσικού αερίου: Πυροδότηση πλατφόρμας, υποθαλάσσιες εφαρμογές, έγχυση θαλάσσιου νερού

• Εγκαταστάσεις αφαλάτωσης: Εισαγωγή θαλασσινού νερού, τροφοδοτικές γραμμές αντίστροφης όσμωσης, ανακύκλωση άλμης

• Παραγωγή ηλεκτρικής ενέργειαςΣυστήματα ψύξης νερού με συμπυκνωτή, ανταλλακτές θερμότητας

• Χημική επεξεργασία: Περιβάλλον που περιέχει χλωρίδιο, μονάδες ψύξης νερού

4. Πλεονεκτήματα

• Υψηλότερη αντοχή στη διάβρωση: Εξαιρετική αντοχή στο θαλασσινό νερό, στις τρύπες, στη διάσπαση των ρωγμών και στη διάσπαση από τη διάβρωση από χλωρίδιο

• Ανθεκτικότητα στην βιοφθορά: Η περιεκτικότητα σε χαλκό αναστέλλει τη βιολογική ανάπτυξη της θάλασσας

• Υψηλότερη Δύναμη: Το 70/30 CuNi προσφέρει καλύτερη αντοχή και αντοχή στην διάβρωση από το 90/10 CuNi

• Αποδοτικό από άποψη κόστους: Η σχεδίαση με το άνοιγμα είναι ευκολότερη στην εγκατάσταση και πιο οικονομική από τις φλάντζες λαιμού συγκόλλησης

• Καλή συγκόλληση: Η μονοφασική δομή άλφα επιτρέπει εξαιρετικές κατασκευαστικές ιδιότητες

5Λειτουργίες

Η επιφάνεια προσκόλλησης παρέχει ένα σημείο σύνδεσης με βρόχο για τη σύνδεση σωλήνων, βαλβίδων ή εξοπλισμού.σχηματίζουν ισχυρό, αδιάβροχο σχοινίΗ επιφάνεια της φλάντζας διαθέτει συμπίεση που εξασφαλίζει αξιόπιστη σφραγίδα όταν είναι βιδωμένη σε φλάντζη ζευγαρώματος.

6Οδηγίες εγκατάστασης

1. Επιθεώρηση εκπακετάσματος: Έλεγχος ζημιών κατά τη διαμετακόμιση· εξακρίβωση των σημείων και των διαστάσεων σύμφωνα με την ASME B16.5.

2. Προετοιμασία της επιφάνειας: Καθαρίστε την άκρη του σωλήνα και το τρύπα της φλάντζας χρησιμοποιώντας ειδικά εργαλεία· αφαιρέστε όλο το λάδι, το λίπος και τις μολυσματικές ουσίες.

3. Τοποθέτηση: Στρίψτε το φλάντζο γλιστρίσματος πάνω από τον σωλήνα στην απαιτούμενη θέσηΤο άκρο του σωλήνα δεν πρέπει να είναι αδιάβροχο με την ανυψωμένη επιφάνεια σφράγισης.

4. Σύνοψη: Γυρίστε το φλάντζο για να ευθυγραμμίσει τρύπες βρόγχος με το στοιχείο ζευγαρώματος.

5. Επεξεργασία με συγκόλληση: Εφαρμόστε συγκόλληση από τοποθέτηση σε διάφορα σημεία γύρω από το φλάντζ για να το κρατήσετε στη θέση του.

6. Τελική συγκόλληση: Εκτελέστε συγκόλληση με φαλέτα τόσο στο εσωτερικό όσο και στο εξωτερικό της φλάντζαςΣυνιστάται συγκόλληση TIG..

7. Μετά την συγκόλληση: Καθαρές περιοχές συγκόλλησης· δεν απαιτείται θερμική επεξεργασία μετά τη συγκόλληση.

8. Σφραγίσματα: Εγκαταστήστε το σφραγίσμα, τις βίδες και σφίξετε σε ακολουθία διασταύρωσης ροπής στην συνιστώμενη τιμή ροπής.

7Προφυλάξεις

• Καθαριότητα: Απαιτεί υψηλότερο βαθμό καθαριότητας από την κατασκευή χάλυβα άνθρακα· χρησιμοποιεί ειδικά εργαλεία από ανοξείδωτο χάλυβα.

• Περιορισμός θερμοκρασίας: Για την υδατική διάβρωση, επαληθεύστε τις συνθήκες του συστήματος για θερμοκρασίες άνω των 300°C.

• Εισαγωγή θερμότητας συγκόλλησης: Η λίμνη CuNi είναι αργή με οξειδωτικό φιλμ· απαιτεί κατάλληλο έλεγχο ισχύος.

• Μέση συμβατότητα: Δεν συνιστάται η χρήση με ισχυρά οξειδωτικά οξέα (π.χ. νιτρικό οξύ) ή συστήματα αμμωνίας.

• Δρόμος στροφής: Μην υπερβαίνετε τη συνιστώμενη ροπή για την αποφυγή βλάβης της συμπίεσης ή στρέβλωσης της φλάντζας.

• Επιλογή συμπιεσμού: Επιλέξτε υλικό συμπίεσης συμβατό με το μέσο λειτουργίας και τις συνθήκες πίεσης/θερμοκρασίας.

8. Ναυτιλία και παράδοση

• Ο κανονικός χρόνος παράδοσης είναι συνήθως15-30 ημέρες, με την επιφύλαξη της ποσότητας παραγγελίας, της τάξης πίεσης και της διαθεσιμότητας των προδιαγραφών.

9Όροι πληρωμής

• Οι κοινές διεθνείς μέθοδοι πληρωμής περιλαμβάνουν:Τ/Τ (τηλεγραφική μεταφορά)καιΕ/Κ κατά την επίσκεψη (Επιστολή πίστωσης).

10. Συσκευή

• Τα προϊόντα συσκευάζονται με ασφάλειαΚουβέρτες από πλακέτοήξύλινα κιβώτιαμε εσωτερικό μαξιλάρι για την ασφαλή μεταφορά και την πρόληψη ζημιών κατά τη μεταφορά.

11Μετά την πώληση / Επιστροφή & Πολιτική εγγύησης

• Όλα τα προϊόντα υποβάλλονται σε αυστηρή επιθεώρηση ποιότητας πριν από την αποστολή.Πιστοποιητικά δοκιμής εργοστασίου (EN 10204 3.1/3.2)διαθέσιμα.

• Επιθεώρηση τρίτου (ABS, DNV, CCS, LR, BV κλπ.) διαθέσιμη κατόπιν αιτήματος.

• Σε περίπτωση προβλημάτων ποιότητας, διατηρήστε την αρχική συσκευασία και παρέχετε σχετικές φωτογραφίες ή εκθέσεις επιθεώρησης τρίτου.

• Οι ειδικοί όροι επιστροφής, ανταλλαγής και εγγύησης υπόκεινται στην τελική συμφωνία σύμβασης πώλησης.

Γενικές ερωτήσεις

1Είστε εμπορική εταιρεία ή κατασκευαστής;
Είμαστε κατασκευαστής, μπορείτε να δείτε την πιστοποίηση.
2Πόσος χρόνος έχει η παράδοση;
Γενικά είναι 5-10 ημέρες αν τα αγαθά είναι σε απόθεμα. ή είναι 15-20 ημέρες αν τα αγαθά δεν είναι σε απόθεμα, εξαρτάται από την ποσότητα.
3- Παρέχετε δείγματα;
Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος του φορτίου.
4Ποιοι είναι οι όροι πληρωμής σας;
Πληρωμή <= 1000USD, 100% προκαταβολικά. Πληρωμή>= 1000USD, 50% T/T προκαταβολικά, υπόλοιπο πριν από την αποστολή.
