Flanş Birleşimli ASTM A815 UNS S31803 Dubleks Paslanmaz Çelik 2" ASME B16.5

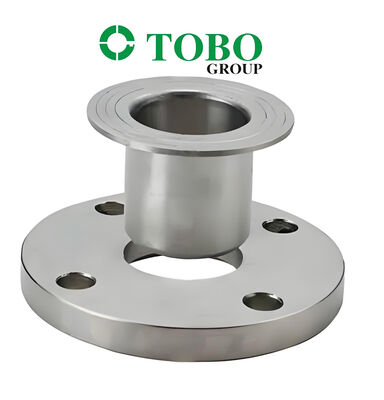

Φλάντζα Σύνδεσης Επικάλυψης ASTM A815 UNS S31803 Διπλής Φάσης Ανοξείδωτος Χάλυβας 2” ASME B16.5

1. Περιγραφή Προϊόντος

Αυτό το προϊόν είναι μια φλάντζα σύνδεσης επικάλυψης (LJ) κατασκευασμένη από UNS S31803 (Duplex 2205 / F51) ανοξείδωτο χάλυβα σύμφωνα με ASTM A815 και ASME B16.5 πρότυπα. Μια φλάντζα σύνδεσης επικάλυψης (επίσης γνωστή ως "χαλαρή φλάντζα") είναι μια διάταξη δύο τεμαχίων που αποτελείται από μια φλάντζα στήριξης και ένα άκρο σωλήνα. Το άκρο σωλήνα συγκολλάται με εμβάθυνση στον σωλήνα και η φλάντζα σύνδεσης επικάλυψης γλιστρά πάνω από το άκρο σωλήνα. Η ίδια η φλάντζα δεν συνδέεται απευθείας με τον σωλήνα ή το άκρο σωλήνα, επιτρέποντάς της να περιστρέφεται ελεύθερα. Το UNS S31803 είναι ένας ανοξείδωτος χάλυβας διπλής φάσης με μικροδομή περίπου 50% ωστενίτη και 50% φερρίτη, προσφέροντας περίπου διπλάσια αντοχή διαρροής από τους τυπικούς ανοξείδωτους χάλυβες ωστενιτικής σειράς 300, όπως οι 304/316L. Αυτή η φλάντζα 2 ιντσών έχει σχεδιαστεί για εφαρμογές που απαιτούν συχνή αποσυναρμολόγηση, ευελιξία ευθυγράμμισης και υψηλή αντοχή στη διάβρωση.

2. Βασικές Παράμετροι Προϊόντος

3. Εφαρμογή / Χρήση

Αυτή η φλάντζα σύνδεσης επικάλυψης είναι ιδανική για διαβρωτικά περιβάλλοντα και συστήματα που απαιτούν συχνή συντήρηση:

• Πετρέλαιο & Φυσικό Αέριο: Υπεράκτιες πλατφόρμες, υποθαλάσσιοι σωλήνες, γραμμές χημικής έγχυσης

• Χημική Επεξεργασία: Ροές διεργασιών που περιέχουν χλωρίδια, υπηρεσίες οξέων

• Ναυπηγική Μηχανική: Συστήματα σωληνώσεων θαλασσινού νερού, ναυπηγική, μονάδες αφαλάτωσης

• Παραγωγή Ενέργειας: Συστήματα ψύξης νερού, εναλλάκτες θερμότητας

• Χαρτοποιία: Γραμμές λεύκανσης, συστήματα μαγειρέματος

• Σωληνώσεις χαμηλής πίεσης και μεγάλων διαμέτρων: Μεγέθη άνω των 24" παράγονται συνήθως ως συνδέσεις επικάλυψης

4. Πλεονεκτήματα

• Σχεδιασμός Περιστρεφόμενης Φλάντζας: Η φλάντζα στήριξης μπορεί να περιστρέφεται ελεύθερα, επιτρέποντας την εύκολη ευθυγράμμιση των οπών των μπουλονιών ακόμη και όταν οι σωλήνες είναι εκτός ευθυγράμμισης

• Οικονομικά Αποδοτικό: Μόνο το άκρο σωλήνα χρειάζεται να είναι από ανοξείδωτο χάλυβα διπλής φάσης. η φλάντζα στήριξης μπορεί να κατασκευαστεί από χάλυβα άνθρακα χαμηλότερου κόστους, μειώνοντας σημαντικά το συνολικό κόστος του συστήματος

• Ανώτερη Αντοχή: Η αντοχή διαρροής είναι περίπου διπλάσια από αυτή του ωστενιτικού χάλυβα 316L, επιτρέποντας λεπτότερους σχεδιασμούς τοιχωμάτων

• Εξαιρετική Αντοχή στη Διάβρωση: PREN ~34-36 παρέχει εξαιρετική αντοχή στη διάβρωση από σκουριά, στη διάβρωση σε σχισμές και στη διάβρωση από χλωριούχο στρες

• Εύκολη Συντήρηση: Ο σχεδιασμός σύνδεσης επικάλυψης επιτρέπει γρήγορη αποσυναρμολόγηση και επανασυναρμολόγηση χωρίς κοπή ή συγκόλληση για επιθεώρηση και καθαρισμό του αγωγού

5. Λειτουργίες

Η φλάντζα σύνδεσης επικάλυψης παρέχει ένα αποσπώμενο, στεγανό σημείο σύνδεσης με μπουλόνια για τη σύνδεση σωλήνων, βαλβίδων ή εξοπλισμού σε ένα σύστημα σωληνώσεων. Το άκρο σωλήνα συγκολλάται με εμβάθυνση στον σωλήνα και η φλάντζα στήριξης γλιστρά πάνω του, επιτρέποντας στη φλάντζα να περιστρέφεται ελεύθερα για την ευθυγράμμιση των οπών των μπουλονιών. Η επιφάνεια της φλάντζας φιλοξενεί μια φλάντζα για να εξασφαλίσει μια αξιόπιστη στεγανοποίηση όταν βιδώνεται σε μια αντίστοιχη φλάντζα. Αυτός ο σχεδιασμός είναι ιδιαίτερα χρήσιμος για συστήματα που απαιτούν συχνή συντήρηση, καθαρισμό ή αντικατάσταση εξαρτημάτων.

6. Οδηγίες Εγκατάστασης

1. Επιθεώρηση Κατά την Αποσυσκευασία: Ελέγξτε για ζημιές κατά τη μεταφορά. επαληθεύστε τις σημάνσεις και τις διαστάσεις σύμφωνα με το ASME B16.5

2. Προετοιμασία Επιφάνειας: Καθαρίστε την εμβάθυνση συγκόλλησης του άκρου σωλήνα και την παρακείμενη περιοχή χρησιμοποιώντας ειδικά εργαλεία. αφαιρέστε όλο το λάδι, το γράσο και τους ρύπους

3. Συγκόλληση Άκρου Σωλήνα: Συγκολλήστε με εμβάθυνση το άκρο σωλήνα στον σωλήνα ακολουθώντας εγκεκριμένο WPS με πιστοποιημένους συγκολλητές. Για υλικά διπλής φάσης, ο αυστηρός έλεγχος της θερμικής εισόδου είναι απαραίτητος. Απαιτείται ανόπτηση διάλυσης στους 1020-1100°C ακολουθούμενη από ψύξη με νερό για τη διατήρηση της δομής διπλής φάσης και της αντοχής στη διάβρωση

4. Συναρμολόγηση Φλάντζας: Γλιστρήστε τη φλάντζα στήριξης σύνδεσης επικάλυψης πάνω από το άκρο σωλήνα

5. Εγκατάσταση Φλάντζας: Τοποθετήστε μια κατάλληλη φλάντζα (π.χ., σπειροειδής, PTFE) στην επιφάνεια της φλάντζας

6. Βίδωμα: Ευθυγραμμίστε τις οπές των μπουλονιών περιστρέφοντας ελεύθερα τη φλάντζα στήριξης, τοποθετήστε τα μπουλόνια και σφίξτε σε διασταυρούμενη ακολουθία ροπής στην προτεινόμενη τιμή ροπής

7. Υδροδοκιμή: Πίεση δοκιμής = 1.5 × πίεση σχεδιασμού. θερμοκρασία περιβάλλοντος όχι κάτω από 5°C

7. Προφυλάξεις

• Ισορροπία Φερρίτη: Διασφαλίστε ότι η περιεκτικότητα σε φερρίτη παραμένει μεταξύ 40-60% κατά όγκο. Η ακατάλληλη θερμική επεξεργασία είναι η πιο συνηθισμένη αιτία εκτός προδιαγραφών αναλογιών φερρίτη

• Περιορισμός Θερμοκρασίας: Δεν συνιστάται για χρήση πάνω από 300°C ή κάτω από -50°C λόγω μειωμένης σκληρότητας

• Καθαριότητα: Απαιτεί υψηλότερο βαθμό καθαριότητας από την κατασκευή από χάλυβα άνθρακα. χρησιμοποιήστε ειδικά εργαλεία για την αποφυγή μόλυνσης

• Ροπή Βιδώματος: Μην υπερβαίνετε την προτεινόμενη ροπή για την αποφυγή ζημιάς στη φλάντζα ή παραμόρφωσης της φλάντζας

• Επιλογή Φλάντζας: Επιλέξτε υλικό φλάντζας συμβατό με το μέσο λειτουργίας και τις συνθήκες πίεσης/θερμοκρασίας

• Συμβατότητα Άκρου Σωλήνα: Βεβαιωθείτε ότι ο τύπος του άκρου σωλήνα (A, B ή C) ταιριάζει με τον σχεδιασμό της φλάντζας σύνδεσης επικάλυψης

8. Αποστολή & Παράδοση

• Ο τυπικός χρόνος παράδοσης είναι συνήθως 15–30 ημέρες για τυπικά μεγέθη. μεγαλύτερα μεγέθη και προσαρμοσμένες προδιαγραφές ενδέχεται να απαιτούν εκτεταμένο χρόνο παράδοσης

9. Όροι Πληρωμής

• Οι κοινές διεθνείς μέθοδοι πληρωμής περιλαμβάνουν T/T (Τηλεγραφική Μεταφορά) και L/C κατά όψη (Γραμμάτιο Πίστωσης)

10. Συσκευασία

• Τα προϊόντα συσκευάζονται με ασφάλεια σε πλαίσια από κόντρα πλακέ ή ξύλινες κιβώτια με εσωτερική προστασία για να διασφαλιστεί η ασφαλής μεταφορά και να αποφευχθούν ζημιές κατά τη μεταφορά

11. Πολιτική Μεταπωλήσεων / Επιστροφών & Εγγύησης

• Όλα τα προϊόντα υποβάλλονται σε αυστηρό ποιοτικό έλεγχο πριν από την αποστολή, με Πιστοποιητικά Δοκιμών Εργοστασίου (EN 10204 3.1/3.2) διαθέσιμα, συμπεριλαμβανομένων των αποτελεσμάτων δοκιμών περιεκτικότητας σε φερρίτη και διάβρωσης

• Επιθεώρηση από τρίτους (ABS, DNV, CCS, LR, BV, κ.λπ.) διαθέσιμη κατόπιν αιτήματος

• Σε περίπτωση ποιοτικών προβλημάτων, διατηρήστε την αρχική συσκευασία και παρέχετε σχετικές φωτογραφίες ή εκθέσεις επιθεώρησης από τρίτους

• Οι συγκεκριμένοι όροι επιστροφής, ανταλλαγής και εγγύησης υπόκεινται στη συμφωνία της τελικής σύμβασης πώλησης.
