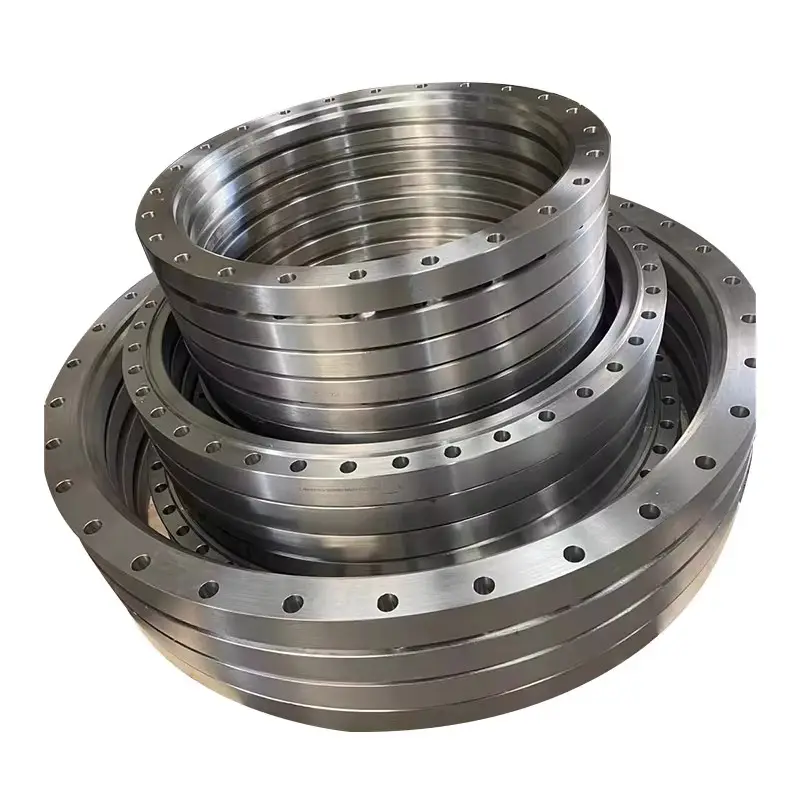

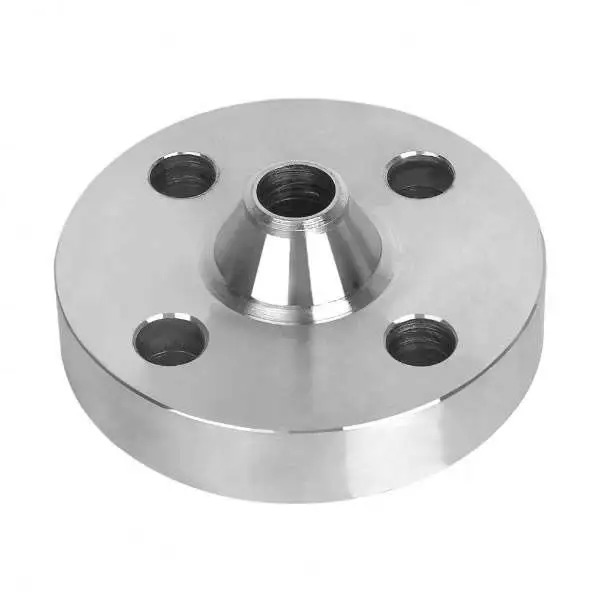

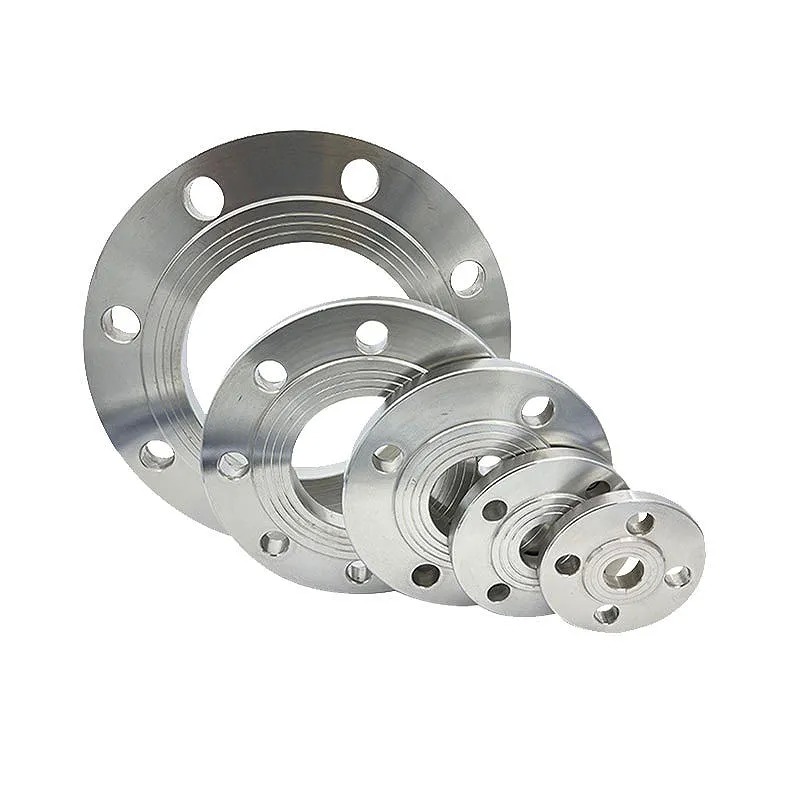

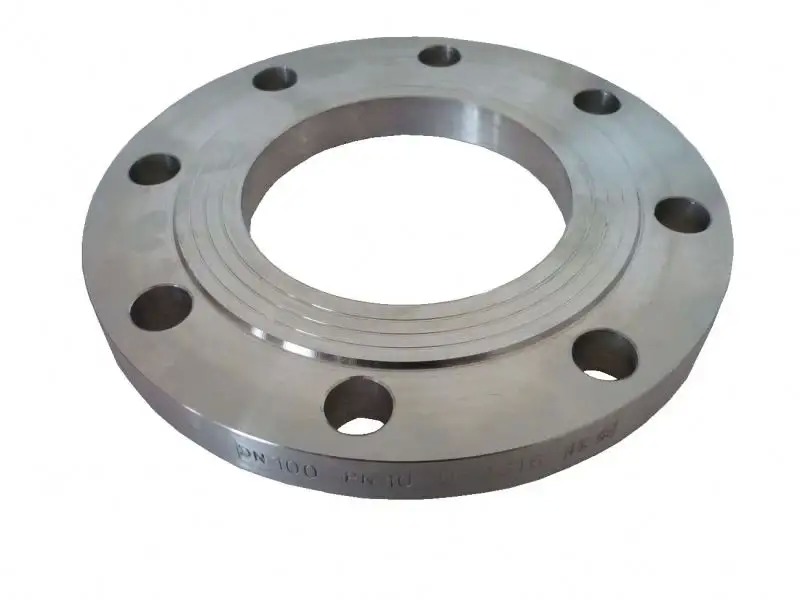

Σφυρηλατημένη φλάντζα συγκόλλησης από ανθρακούχο χάλυβα ASME B16.5 150# RF

Επικαιροποιημένη συσκευή για την κατασκευή υδραυλικών υλικών

1Περιγραφή του προϊόντος

Η παρούσα προδιαγραφή καλύπτει τις σφυρηλατημένες φλάντζες από χάλυβα που κατασκευάζονται από υψηλής ποιότητας σφυρηλατημένο χάλυβα μέσω διαδικασιών σφυρηλάτησης με ανοιχτό ή κλειστό σφυρηλάτημα, με ελάχιστο λόγο σφυρηλάτησης (συντελεστή μείωσης) 3:1 για να εξασφαλιστεί η πλήρης συμπύκνωσηΤα τελικά προϊόντα παρουσιάζουν μια μικροδομή λεπτών κόκκων με αριθμό μέγεθου κόκκων ASTM 5 ή μικρότερο (ανά ASTM E112), εξασφαλίζοντας ανώτερη αντοχή και αντοχή σε εύθραυστα σπάσματα.Όλες οι φλάντζες είναι πλήρως ανιχνεύσιμες από το εργοστάσιο τήξης μέχρι την τελική επιθεώρηση.Τα προϊόντα προσφέρονται σύμφωνα με το τμήμα II του ASME, ASME B16.5/B16.47, και ειδικές για το υλικό απαιτήσεις της NACE MR0175/ISO 15156 για εφαρμογές λειτουργίας οξέος. Κάθε φλάντσα σημειώνεται ξεχωριστά και συνοδεύεται από πλήρη τεκμηρίωση ελέγχου,συμπεριλαμβανομένης της χημικής ανάλυσης, οι εκθέσεις μηχανικών δοκιμών και τα αρχεία μη καταστροφικής εξέτασης.

2Εφαρμογές προϊόντων

Οι πλαστικές φλάντζες από χάλυβα που καλύπτονται από την παρούσα προδιαγραφή είναι σχεδιασμένες για μόνιμη εγκατάσταση σε κρίσιμα συστήματα σωληνώσεων που περιέχουν πίεση, στις ακόλουθες κατηγορίες υπηρεσιών:

• Γενικές υπηρεσίες (μη όξινες, μη κρυογενείς)️ Περιβαλλοντικό σε θερμοκρασία 400 °C, τυποποιημένο χάλυβα άνθρακα (A105) με ακτινοβολία RF, κατάλληλο για ατμό, νερό, αέρα και αδρανή αέρια.

• Υπηρεσία οξύτητας (υγρό H2S)Οι φλέβες πρέπει να συμμορφώνονται με την NACE MR0175/ISO 15156.και απαιτεί δοκιμές αντοχής HIC (υδρογονημένη ρωγμάτωση) και SSC (σουλφειδής ρωγμάτωση υπό πίεση)Συνήθως επιλέγονται κλάσεις όπως A105N, A350 LF2 και A182 F316L.

• Υψηλής θερμοκρασίας λειτουργία (> 450°C)️ Αξιολογίες κραματοποιημένου χάλυβα (A182 F11, F22, F91) με ιδιότητες αντοχής στην έλξη, κατάλληλες για υπερθερμασμένους ατμούς και καλώδια μετασχηματισμού στα εργοστάσια παραγωγής ηλεκτρικής ενέργειας και στα διυλιστήρια.

• Κρυογενής / Υπηρεσία χαμηλής θερμοκρασίαςΤα υλικά που έχουν υποστεί δοκιμή για την πρόσκρουση, όπως το A350 LF2 (δοκιμάζεται σε θερμοκρασία -46°C) ή το A182 F316L (δοκιμάζεται σε θερμοκρασία -196°C) για συστήματα υγροποιημένου φυσικού αερίου, αιθυλενίου και υγρού αζώτου.

• Υψηλής πίεσης / κρίσιμη υπηρεσία- Φλάντζες RTJ τάξης 1500 και 2500 που χρησιμοποιούνται σε εξοπλισμό κεφαλής πηγάδι, υποθαλάσσιες συλλογές και κυκλώματα υδροελέγχου που απαιτούν μηδενική διαρροή και υψηλή ακεραιότητα των αρθρώσεων.

3.Προβλήματα για το προϊόν

• Εγγυημένη αντοχή σε αντίκτυπο∆ Κάθε παρτίδα θερμότητας επαληθεύεται με δοκιμές Charpy V-notch σε καθορισμένες θερμοκρασίες σχεδιασμού, διασφαλίζοντας τις επιδόσεις μετάβασης ευέλικτης- εύθραυστης.

• Ανθεκτικότητα στην περιβαλλοντική ρωγμήΗ ελεγχόμενη χημεία (χαμηλή περιεκτικότητα σε φώσφορο/ζήχαρο) και η θερμική επεξεργασία μετά το σφυρηλάτημα μειώνουν σημαντικά την ευαισθησία σε HIC, SSC και διάσπαση λόγω διάβρωσης.

• Ακριβής μεταλλουργική δομήΟι διαδικασίες ομαλοποίησης, θέρμανσης και θέρμανσης ή αναψίξεως διαλύματος εξασφαλίζουν την βέλτιστη ισορροπία φάσεων (φερρίτης-περαλίτης, βαϊνίτης ή πλήρως αυστενίτης) που απαιτείται για κάθε περιβάλλον υπηρεσίας.

• Υψηλότερη σταθερότητα διαστάσεωνΗ επεξεργασία με CNC μετά τη σφυρηλάτηση εγγυάται την συγκεντριστικότητα μεταξύ των τρυπών και της διάτρησης των βρόχων και την ακριβή κατακόρυφη των επιφανειών σφράγισης, εξαλείφοντας τις πιέσεις κάμψης των βρόχων κατά τη διάρκεια της συναρμολόγησης.

• Ακολουθησιμότητα πλήρους συμμόρφωσηςΗ χημική σύνθεση, οι μηχανικές ιδιότητες, τα αποτελέσματα NDE και τα αρχεία του κύκλου θερμικής επεξεργασίας συγκεντρώνονται σε ένα ενιαίο σχέδιο δοκιμής επιθεώρησης (ITP) για έγκριση από τον πελάτη.

• Επιλογή μάρτυρα τρίτου μέρουςΗ κατασκευή και οι δοκιμές μπορούν να παρακολουθούνται από τρίτους φορείς ελέγχου (Lloyd, BV, SGS, TÜV) σύμφωνα με το πρότυπο EN 10204 τύπου 3.2.

4Βασικές τεχνικές παραμέτρους

Γενικές ερωτήσεις

1Είμαστε κατασκευαστής, μπορείτε να δείτε την πιστοποίηση.

2.Πόσος χρόνος είναι ο χρόνος παράδοσης σας; Γενικά είναι 5-10 ημέρες αν τα αγαθά είναι σε απόθεμα. ή είναι 15-20 ημέρες αν τα αγαθά δεν είναι σε απόθεμα, είναι σύμφωνα με την ποσότητα.

3.Παρέχετε δείγματα; Είναι δωρεάν ή επιπλέον; Ναι, θα μπορούσαμε να προσφέρουμε το δείγμα δωρεάν, αλλά πρέπει να πληρώσετε το κόστος του φορτίου.

4.Ποιοι είναι οι όροι πληρωμής σας; Πληρωμή <= 1000USD, 100% εκ των προτέρων. Πληρωμή>= 1000USD, 50% T / T εκ των προτέρων, ισοζύγιο πριν από την αποστολή.
