Τι είναι ένα ενισχυτικό PAD;

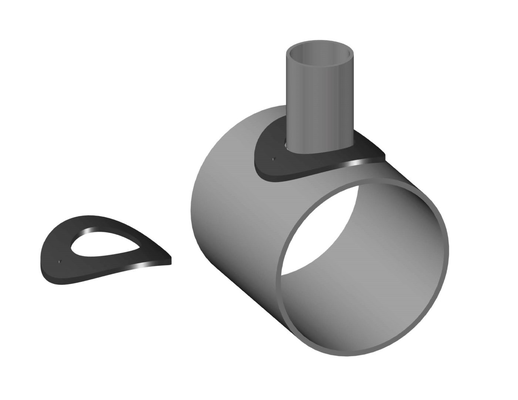

Ενισχύοντας Pad ή RePAD ή RF Pad (εικόνα 1) είναι ένα pad σε σχήμα ντόνατ που πηγαίνει γύρω από το κλαδί ενός κλαδί

Μοιάζει με ένα στρογγυλό μεταλλικό πλυντήριο που έχει λυθεί για να συμμορφωθεί με την καμπυλότητα

του σωλήνα.

Με την αύξηση του μεγέθους των σωλήνων, το κόστος των εξαρτημάτων συνδέσεων κλαδίων αυξάνεται.

Έτσι, είναι μια τυποποιημένη μέθοδος για την κατασκευή του tee κόβοντας μια τρύπα στην κεφαλή και συγκόλληση

Αλλά το τμήμα όπου ο ευθείας σωλήνας είναι τρυπημένος γίνεται αδύναμο τμήμα λόγω της παρουσίας

Έτσι για να χειριστεί την πίεση και να μειώσει τη συγκέντρωση στρες σε αυτή την περιοχή το πάχος αυξάνεται τοπικά

Παρόμοια κατάσταση προκύπτει για τις συνδέσεις ακροφύλλων δοχείων πίεσης.

Η πίεση και η ικανότητα μεταφοράς φορτίου των ακροβωτίων του εξοπλισμού, τα RF Pad είναι συγκολλημένα.

πρόσθετη αντοχή και ικανότητα του σωλήνα.

Γιατί είναι απαραίτητο το ενισχυτικό πακέτο;

Τα RePAD ή τα RF Pads είναι πλάκες που χρησιμοποιούνται για την ενίσχυση των εξαρτημάτων και/ή των ακροβομβίων αυξάνοντας το πάχος τοπικά στο στοιχείο

Οι σωλήνες αυτές κατασκευάζονται από το ίδιο μέγεθος και υλικό με την κεφαλή του σωλήνα στην οποία συγκολλούνται.

Σε σωλήνες ή δοχεία πίεσης, οι τρύπες γίνονται με τη μορφή ακροφύλλου ή διασταύρωσης κλαδιών και ως εκ τούτου ο γονικός σωλήνας / δοχείο

Επομένως, είναι προφανές να αντισταθμίσουμε αυτή την αδυναμία με ένα ενισχυτικό πακέτο για να

μειώνει την πιθανότητα βλάβης, διότι ενισχύει τη σύνδεση του κλάδου των σωλήνων ή το ακροφύσιο του δοχείου πίεσης.

Χρησιμοποιήσεις για την ενίσχυση του PAD

1Συνήθως, τα ενισχυτικά πλακάκια χρησιμοποιούνται στις συνδέσεις σταυροδρόμων και σταυροδρόμων, εάν απαιτείται από την λίστα γραμμών ή εάν απαιτείται.

Χρησιμοποιώντας ενισχυτικά πακέτα δεν απαιτείται να ενισχυθεί το πλήρες

Κεφάλαιο 304.3.3 της ASME B 31.3 παρέχει εξισώσεις για να ελέγξετε αν οποιαδήποτε σύνδεση ζυγισμένων σωληνώσεων απαιτεί

Ενισχύσεις.

2Οι τροχονόμοι υποστήριξης παρέχονται με ενίσχυση όταν καθορίζονται από τους μηχανικούς πίεσης σωλήνων.

είναι μεγαλύτερες από την ικανότητα υποδοχής του τροναρίου, οι ενισχυτικές πλάκες συγκολλούνται στον γονικό σωλήνα και τη διασταύρωση του τροναρίου για να ενισχύσουν

Ωστόσο, παρακαλώ να έχετε κατά νου ότι η ενίσχυση των τράνιων από τους αγκώνες δεν συνιστάται ως πρότυπο

Η απαίτηση ενίσχυσης πρέπει να αναφέρεται συγκεκριμένα.

στο ισομετρικό σχέδιο για διαβίβαση στην ομάδα κατασκευής.

3Οι συνδέσεις των ακροβωτίων του εξοπλισμού είναι συνήθως ενισχυμένες έτσι ώστε οι ακροβωτίες να μπορούν να μεταφέρουν περισσότερα φορτία και στιγμές από την πλευρά των σωλήνων.

4Μερικές φορές, ενισχυτικές στρώσεις παρέχονται μεταξύ υποστήριξης παπουτσιού ή σέλας και γονικού σωλήνα όταν το πάχος του γονικού σωλήνα είναι μικρότερο

από ό, τι απαιτείται.

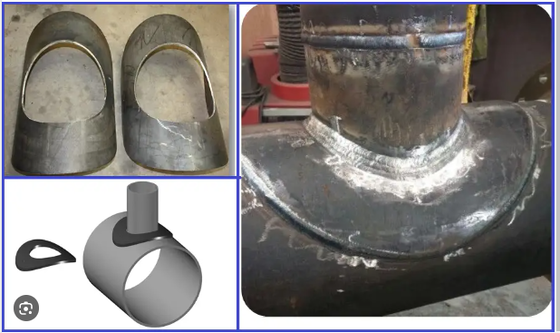

Σχήμα 1: Τυπικά ενισχυτικά PAD

Χαρακτηριστικά σχεδιασμού του RF PAD

Συνήθως, το μέγιστο πάχος που χρησιμοποιείται στις μηχανικές εταιρείες ως πάχος ενισχυτικών πλακών είναι 1,5 φορές το πάχος του αρχικού σωλήνα.

Η συνήθης πρακτική είναι να χρησιμοποιείται το ίδιο πάχος με τον αρχικό σωλήνα.

Το υλικό ενίσχυσης πρέπει να είναι συμβατό με το υλικό του κυριότερου σωλήνα και του υλικού του υποκαταστήματος.

χρησιμοποιείται ως RF Pad.

Άρθρο 328.5.4Το σημείο.g της ASME B31.3 αναφέρει ότι τα ενισχυτικά στρώματα και οι σέλες πρέπει να ταιριάζουν καλά με τα μέρη στα οποία είναι

Επαφή.

Πρέπει να υπάρχει μια τρύπα εξαερισμού στο πλάι (όχι στη διάδρομο ανάμεσα στα πόδια) οποιουδήποτε πακέτου ή σέλας για να αποκαλύπτεται διαρροή στη συγκόλληση μεταξύ των κλαδιών.

Συνήθως παρέχονται δύο αριθμοί τρυπών εξαερισμού που πρέπει να σφραγίζονται.

Οι τρύπες εξαερισμού είναι επίσης γνωστές ως τρύπες έκλαμψης ή τρύπες Telltale.

Αν η στήριξη είναι κατασκευασμένη από πολλαπλές διακοπές σωλήνων, τότε πρέπει να υπάρχει μια οπή εξαερισμού.

κάθε κομματάκι.

Ένα σεντόνι ή μια σέλα μπορούν να κατασκευαστούν σε περισσότερα από ένα κομμάτια, εφόσον οι αρθρώσεις μεταξύ των κομματιών έχουν αντοχή ισοδύναμη με την αντοχή του μητρικού μετάλλου του σεντόνι ή της σέλας,

και αν κάθε κομμάτι έχει μια τρύπα εξαερισμού.

Σύμβολο ενισχυτικής πλάκας στα σχέδια

Το σχήμα 2 δείχνει το φυσιολογικό σύμβολο RF Pad που χρησιμοποιείται στα σχέδια σωλήνων.

Σχήμα 2: Ενίσχυση του συμβόλου PAD

Η στήριξη είναι ένας δακτύλιος που κόβεται από μια χάλυβα πλάκα που έχει μια τρύπα στο κέντρο ίση με την εξωτερική διάμετρο της σύνδεσης του κλάδου.

Όταν το κλαδί έχει συγκολληθεί στην κεφαλίδα, το

Το ενισχυτικό πακέτο συγκολλείται τόσο στο κλαδί όσο και στο

Κεφαλή.
