ΟΜΆΔΑ TOBO
Διεθνής εμπορική (Shanghia) Co. TOBO, ΕΠΕ Co. σωλήνων ελαίου Tianda, ΕΠΕ
Co. εξοπλισμού σωληνώσεων TOBO, ΕΠΕ Co. σωλήνων TPCO & TISCO (Tianjin), ΕΠΕ
| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | TOBO |
| Πιστοποίηση: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
| Αριθμό μοντέλου: | 31254 1.4547 254 ΣΜΟ |
| Ποσότητα παραγγελίας min: | 1PC |
| Τιμή: | US $ 10 - 100 / Kilogram |
| Συσκευασία λεπτομέρειες: | Αξιόπιστες ξύλινες θήκες ή παλέτες δεμένες με ατσάλινη ταινία ή σύμφωνα με τις απαιτήσεις του πελάτη |
| Χρόνος παράδοσης: | 30 ημέρες μετά την παραλαβή της προκαταβολής 30% με T/T ή LC |
| Όροι πληρωμής: | Λ/Κ, Τ/Τ, Western Union |
| Δυνατότητα προσφοράς: | 50 μετρικός τόνος/μετρικοί τόνοι το μήνα |
| Τύπος: | φλάντζα πλάκας | Υπερβολική δόση: | 9.5 έως 219 mm |
|---|---|---|---|
| Βαθμολογία Τάξης: | 150#~2500# | Αντιμέτωπος: | RF (ανυψωμένο πρόσωπο); FF (επίπεδο πρόσωπο); RTJ (άρθρωση τύπου δακτυλίου); RJ (πρόσωπο δακτυλίου) |
| Συστήματα κατασκευής: | Push, Press, Forge, Cast κ.λπ. | Συσκευή: | Ξύλινες θήκες, παλέτες, νάιλον σακούλες ή σύμφωνα με τις απαιτήσεις των πελατών |
| Τροποποιημένο: | 1pcs | Χρόνος παράδοσης: | 10-100 ημέρες ανάλογα με την ποσότητα |
| Όροι πληρωμής: | Λ/Κ,Τ/Τ | Μεταφορά: | FOB Tianjin/Shanghai, CFR, CIF κ.λπ |
| Εφαρμογή: | Σύνδεση αγωγών και βαλβίδων | Επεξεργασία επιφάνειας: | Αρπελέτα, 2B, όχι.4Μπι.Α., Σχήμα μαλλιών, καθρέφτης. |
| Υψηλό φως: | Raised Face Plate Ring Flange,Class 150 Plate Ring Flange,Asa B16.5 Plate Ring Flange |
||

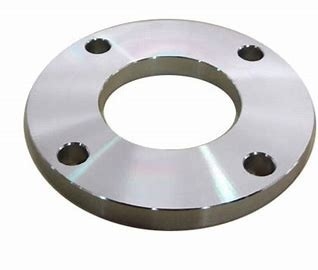

ΑΝΣΙ, ASME, ASA, B16.5 ΠΛΑΤΙΚΗ ΠΛΑΤΙΚΗ ΦΛΑΝΖΗ ΕΠΙΣΤΡΟΠΗ ΚΛΑΣΙΑ 150 / 300 / 600
Μέγεθος:
Υλικό:
Κανονισμός:
Χώρος καταγωγής:
Αριθμός μοντέλου:
Τυπικό ή μη:
Ονομασία προϊόντος:
Τύπος:
Επεξεργασία επιφάνειας:
Τεχνική:
Εφαρμογή:
Εμπορικός όρος:
Περιοχή μεγεθών:
Τροφοδοσία:
Δείγμα:
Πληροφορίες συσκευασίας:
1. ξύλινη παλέτα
2Αντιβρεγμένη υφαντική σακούλα
3. όπως απαιτείται
Λεπτομέρειες παράδοσης:
7-10 ημέρες,ανάλογα με την τελική ποσότητα
| Διάμετροι φλάντζης και περίπου μάζες |
| Επικαιροποιημένα συστήματα για την αποθήκευση και την αποθήκευση υλικών | |||||||||
| ø | D | β | g | m | J | k | Τρύπες | Εγώ... | Κίλο. |
| 1/2 ίντσες | 88,9 | 11,1 | 34,9 | 30,2 | 22,3 | 60,3 | 4 | 15,9 | 0,400 |
| 3/4 ίντσες. | 98,4 | 12,7 | 42,9 | 38,1 | 27,7 | 69,8 | 4 | 15,9 | 0,700 |
| 1" | 107,9 | 14,3 | 50,8 | 49,2 | 34,5 | 79,4 | 4 | 15,9 | 0,800 |
| 1 1/4 ίντσες | 117,5 | 15,9 | 63,5 | 58,8 | 43,2 | 88,9 | 4 | 15,9 | 1,100 |
| 1 1/2 ίντσες. | 127,0 | 17,5 | 73,0 | 65,1 | 49,5 | 98,4 | 4 | 15,9 | 1,400 |
| 2 " | 152,4 | 19,0 | 92,1 | 77,8 | 62,0 | 120,6 | 4 | 19,0 | 2,200 |
| 2 1/2 ιντσών. | 177,8 | 22,2 | 104,8 | 90,5 | 74,7 | 139,7 | 4 | 19,0 | 3,600 |
| 3 " | 190,5 | 23,8 | 127,0 | 107,9 | 90,7 | 152,4 | 4 | 19,0 | 4,100 |
| 3 1/2 ίντσες. | 215,9 | 23,8 | 139,7 | 122,2 | 103,4 | 177,8 | 8 | 19,0 | 5,200 |
| 4 ίντσες | 228,6 | 23,8 | 157,2 | 134,9 | 116,1 | 190,5 | 8 | 19,0 | 5,600 |
| 5 ίντσες | 254,0 | 23,8 | 185,7 | 163,6 | 143,8 | 215,9 | 8 | 22,2 | 6,300 |
| 6 ιντσών | 279,4 | 25,4 | 215,9 | 192,1 | 170,7 | 241,3 | 8 | 22,2 | 7,500 |
| 8 ιντσών. | 342,9 | 28,6 | 269,9 | 246,1 | 221,5 | 298,4 | 8 | 22,2 | 12,600 |
| 10 ίντσες. | 406,4 | 30,2 | 323,8 | 304,8 | 276,3 | 361,9 | 12 | 25,4 | 18,500 |
| 12 ίντσες. | 482,6 | 31,7 | 381,0 | 365,1 | 327,1 | 431,8 | 12 | 25,5 | 28,000 |
| 14 ιντσών. | 533,4 | 34,9 | 412,7 | 400,0 | 359,1 | 476,2 | 12 | 28,6 | 36,000 |
| 16 ιντσών. | 596,9 | 36,5 | 469,9 | 457,2 | 410,5 | 539,7 | 16 | 28,6 | 46,000 |
| 18 ιντσών. | 635,0 | 39,7 | 533,4 | 504,8 | 461,8 | 577,8 | 16 | 31,7 | 50,000 |
| 20 ίντσες. | 698,5 | 42,9 | 584,2 | 558,8 | 513,1 | 635,0 | 20 | 31,7 | 64,000 |
| 22 ίντσες. | 749,3 | 46,0 | 641,2 | 609,6 | 564,4 | 692,1 | 20 | 34,9 | 72,000 |
| 24 ίντσες. | 812,8 | 47,6 | 692,1 | 663,6 | 615,9 | 749,3 | 20 | 34,9 | 89,000 |
|
Σημείωση:
1Οι φλάντζες της κατηγορίας 150 εκτός από τις αρθρώσεις των γωνιών θα είναι εξοπλισμένες με ανυψωμένη επιφάνεια 0,06 (1,6 mm), η οποία περιλαμβάνεται στο ∆αύρος (C) και το μήκος (Y1) (Y3). 2Για τις φλέβες που χρησιμοποιούνται για την επεξεργασία λουστών, λουστών, συγκόλλησης με πρίζες και αρθρωτών πτυχών, οι κόμβοι μπορούν να διαμορφώνονται είτε κατακόρυφα από τη βάση προς την κορυφή, είτε σφηνωμένα εντός των ορίων των 7 μοιρών. 3Οι τυφλές φλάντζες μπορούν να κατασκευάζονται με τον ίδιο κόμβο με αυτόν που χρησιμοποιείται για τις φλάντζες που χρησιμοποιούνται για γλιστρίσεις ή χωρίς κόμβο. 4Η επιφάνεια του στερεωτήρα και το πίσω μέρος (επίπεδο ρυμουλκούμενου για το σχοινί) γίνονται παράλληλα σε απόσταση 1 βαθμού.χωρίς μείωση του πάχους (C). 5Το βάθος της πρίζας (D) καλύπτεται από το ANSI B 16.5 μόνο σε μεγέθη έως 3 ίντσες, πάνω από 3 ίντσες είναι κατά την επιλογή του κατασκευαστή. |
| Αρμόδια για την παρακολούθηση των επιπέδων και των διαστάσεων των υδάτων | |||||||||
| ø | D | β | g | m | J | k | Τρύπες | Εγώ... | Κίλο. |
| 1/2 ίντσες | 95,6 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,700 |
| 3/4 ίντσες. | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,100 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,400 |
| 1 1/4 ίντσες | 133,3 | 19,0 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 1,800 |
| 1 1/2 ίντσες. | 155,6 | 20,6 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 2,600 |
| 2 " | 165,1 | 22,2 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,400 |
| 2 1/2 ιντσών. | 190,5 | 25,4 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 4,400 |
| 3 " | 209,5 | 28,6 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 6,100 |
| 3 1/2 ίντσες. | 228,6 | 30,2 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 22,2 | 7,500 |
| 4 ίντσες | 254,0 | 31,7 | 157,2 | 146,0 | 116,1 | 200,0 | 8 | 22,2 | 10,100 |
| 5 ίντσες | 279,4 | 34,9 | 185,7 | 177,8 | 143,8 | 234,9 | 8 | 22,2 | 12,500 |
| 6 ιντσών | 317,5 | 36,5 | 215,9 | 206,4 | 170,7 | 269,9 | 12 | 22,2 | 14,100 |
| 8 ιντσών. | 381,0 | 41,3 | 269,9 | 260,3 | 221,5 | 330,2 | 12 | 25,4 | 24,800 |
| 10 ίντσες. | 444,5 | 47,6 | 323,8 | 320,7 | 276,3 | 387,3 | 16 | 28,6 | 37,100 |
| 12 ίντσες. | 520,7 | 50,8 | 381,0 | 374,6 | 327,1 | 450,8 | 16 | 31,7 | 50,000 |
| 14 ιντσών. | 584,2 | 54,0 | 412,7 | 425,4 | 359,1 | 514,3 | 20 | 31,7 | 70,000 |
| 16 ιντσών. | 647,7 | 57,1 | 469,9 | 482,6 | 410,5 | 571,5 | 20 | 34,9 | 90,000 |
| 18 ιντσών. | 711,2 | 60,3 | 533,4 | 533,4 | 461,8 | 628,6 | 24 | 34,9 | 112,000 |
| 20 ίντσες. | 774,7 | 63,5 | 584,2 | 584,2 | 513,1 | 685,8 | 24 | 34,9 | 133,000 |
| 22 ίντσες. | 838,2 | 66,7 | 641,2 | 641,2 | 564,4 | 742,9 | 24 | 41,3 | 197,000 |
| 24 ίντσες. | 914,4 | 69,8 | 692,1 | 701,7 | 615,9 | 812,8 | 24 | 41,3 | 208,000 |
|
Σημείωση:
1Οι φλάντζες της κατηγορίας 300, εκτός από τις αρθρώσεις των γωνιών, θα είναι εξοπλισμένες με ανυψωμένη επιφάνεια 0,06 (1,6 mm), η οποία περιλαμβάνεται στο ∆άχος (C) και το μήκος (Y1) (Y3). 2Για τις φλέβες που χρησιμοποιούνται για την επεξεργασία λουστών, λουστών, συγκόλλησης με πρίζες και αρθρωτών πτυχών, οι κόμβοι μπορούν να διαμορφώνονται είτε κατακόρυφα από τη βάση προς την κορυφή, είτε σφηνωμένα εντός των ορίων των 7 μοιρών. 3Οι τυφλές φλάντζες μπορούν να κατασκευάζονται με τον ίδιο κόμβο με αυτόν που χρησιμοποιείται για τις φλάντζες που χρησιμοποιούνται για γλιστρίσεις ή χωρίς κόμβο. 4Η επιφάνεια του στερεωτήρα και το πίσω μέρος (επίπεδο ρυμουλκούμενου για το σχοινί) γίνονται παράλληλα σε απόσταση 1 βαθμού.χωρίς μείωση του πάχους (C). 5Το βάθος της πρίζας (D) καλύπτεται από το ANSI B 16.5 μόνο σε μεγέθη έως 3 ίντσες, πάνω από 3 ίντσες είναι κατά την επιλογή του κατασκευαστή. |
| Επικαιροποιημένα συστήματα για την παρακολούθηση των επιπέδων | |||||||||
| ø | D | β | g | m | J | k | Τρύπες | Εγώ... | Κίλο. |
| 1/2 ίντσες | 95,2 | 14,3 | 34,9 | 38,1 | 22,3 | 66,7 | 4 | 15,9 | 0,800 |
| 3/4 ίντσες. | 117,5 | 15,9 | 42,9 | 47,6 | 27,7 | 82,5 | 4 | 19,0 | 1,400 |
| 1" | 123,8 | 17,5 | 50,8 | 54,0 | 34,5 | 88,9 | 4 | 19,0 | 1,600 |
| 1 1/4 ίντσες | 133,3 | 20,6 | 63,5 | 63,5 | 43,2 | 98,4 | 4 | 19,0 | 2,100 |
| 1 1/2 ίντσες. | 155,6 | 22,2 | 73,0 | 69,8 | 49,5 | 114,3 | 4 | 22,2 | 3,100 |
| 2 " | 165,1 | 25,4 | 92,1 | 84,1 | 62,0 | 127,0 | 8 | 19,0 | 3,700 |
| 2 1/2 ιντσών. | 190,5 | 28,6 | 104,8 | 100,0 | 74,7 | 149,2 | 8 | 22,2 | 5,400 |
| 3 " | 209,5 | 31,7 | 127,0 | 117,5 | 90,7 | 168,3 | 8 | 22,2 | 7,300 |
| 3 1/2 ίντσες. | 228,6 | 34,9 | 139,7 | 133,3 | 103,4 | 184,1 | 8 | 25,4 | 8,900 |
| 4 ίντσες | 273,0 | 38,1 | 157,2 | 152,4 | 116,1 | 215,9 | 8 | 25,4 | 11,800 |
| 5 ίντσες | 330,2 | 44,4 | 185,7 | 188,9 | 143,8 | 266,7 | 8 | 28,6 | 24,500 |
| 6 ιντσών | 355,6 | 47,6 | 215,9 | 222,2 | 170,7 | 292,1 | 12 | 28,6 | 29,500 |
| 8 ιντσών. | 419,1 | 55,6 | 269,9 | 273,0 | 221,5 | 349,2 | 12 | 31,7 | 43,000 |
| 10 ίντσες. | 508,0 | 63,5 | 323,8 | 342,8 | 276,3 | 431,8 | 16 | 34,9 | 70,000 |
| 12 ίντσες. | 558,8 | 66,7 | 381,0 | 400,0 | 327,1 | 488,9 | 20 | 34,9 | 86,000 |
| 14 ιντσών. | 603,2 | 69,8 | 412,7 | 431,8 | 359,1 | 527,0 | 20 | 38,1 | 100,000 |
| 16 ιντσών. | 685,8 | 76,2 | 469,9 | 495,3 | 410,5 | 603,2 | 20 | 41,3 | 142,000 |
| 18 ιντσών. | 742,9 | 82,5 | 533,4 | 546,1 | 461,8 | 654,0 | 20 | 44,4 | 175,000 |
| 20 ίντσες. | 812,8 | 88,9 | 584,2 | 609,6 | 513,1 | 723,9 | 24 | 44,4 | 232,000 |
| 22 ίντσες. | 869,9 | 95,2 | 641,2 | 666,7 | 564,4 | 777,9 | 24 | 47,6 | 292,000 |
| 24 ίντσες. | 939,8 | 101,6 | 692,1 | 717,5 | 615,9 | 838,2 | 24 | 50,8 | 330,000 |
|
Σημείωση:
1Οι φλάντζες της κατηγορίας 600, εκτός από τις αρθρώσεις των γωνιών, θα είναι εξοπλισμένες με ανυψωμένη επιφάνεια 0,25 (6,35 mm), η οποία δεν περιλαμβάνεται στο ∆αύρος (C) και το μήκος (Y1) (Y3). 2Για τις φλέβες που χρησιμοποιούνται για την επεξεργασία λουστών, λουστών, συγκόλλησης με πρίζες και αρθρωτών πτυχών, οι κόμβοι μπορούν να διαμορφώνονται είτε κατακόρυφα από τη βάση προς την κορυφή, είτε σφηνωμένα εντός των ορίων των 7 μοιρών. 3Οι τυφλές φλάντζες μπορούν να κατασκευάζονται με τον ίδιο κόμβο με αυτόν που χρησιμοποιείται για τις φλάντζες που χρησιμοποιούνται για γλιστρίσεις ή χωρίς κόμβο. 4Η επιφάνεια του στερεωτήρα και το πίσω μέρος (επίπεδο ρυμουλκούμενου για το σχοινί) γίνονται παράλληλα σε απόσταση 1 βαθμού.χωρίς μείωση του πάχους (C). 5Οι διαστάσεις των μεγεθών 1/2 έως 3 1/2 είναι οι ίδιες με εκείνες των φλάντζων κλάσης 400. 6Το βάθος της πρίζας (D) καλύπτεται από το ANSI B 16.5 μόνο σε μεγέθη έως 3 ίντσες, πάνω από 3 ίντσες είναι κατά την επιλογή του κατασκευαστή. |
| Η παραγωγική ικανότητα και οι λεπτομέρειες αγορών | ||
| 1. | Μέγεθος φλάντζης εφοδιασμού DN15 - DN2000 (1/2" - 80"), σφυρηλατημένη φλάντζη. | |
| 2. | Υλικό χάλυβα άνθρακα: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20Mn κλπ. | |
| 3. | Υλικό από ανοξείδωτο χάλυβα: ASTM A182 F304, F304L, F316, F316L, F321 κλπ. | |
| 4. | Φλάνγκες κατά της σκουριάς: Ανεξήγητο λάδι κατά της σκουριάς, μαύρη μπογιά, κίτρινη επικάλυψη με μπογιά, ζεστό γαλβανισμένο, ψυχρό γαλβανισμένο κλπ. | |
| 5. | Η μηνιαία παραγωγή: 3000 τόνοι ανά μήνα. | |
| 6. | Όροι παράδοσης: CIF, CFR, FOB, EXW. | |
| 7. | Όροι πληρωμής: Μεταφορά μέσω ηλεκτρονικού ταχυδρομείου (T/T), Αμετάκλητη L/C κατά την προβολή κλπ. | |
| 8. | Ελάχιστη ποσότητα παραγγελίας: 1 τόνος ή 100 κομμάτια. | |
| 9. | Εγγύηση ποιότητας: EN10204 3.1 Πιστοποιητικό, Πιστοποιητικό εργοστασίου, Έλεγχος από τρίτους, Δωρεάν υπηρεσία αντικατάστασης. | |
