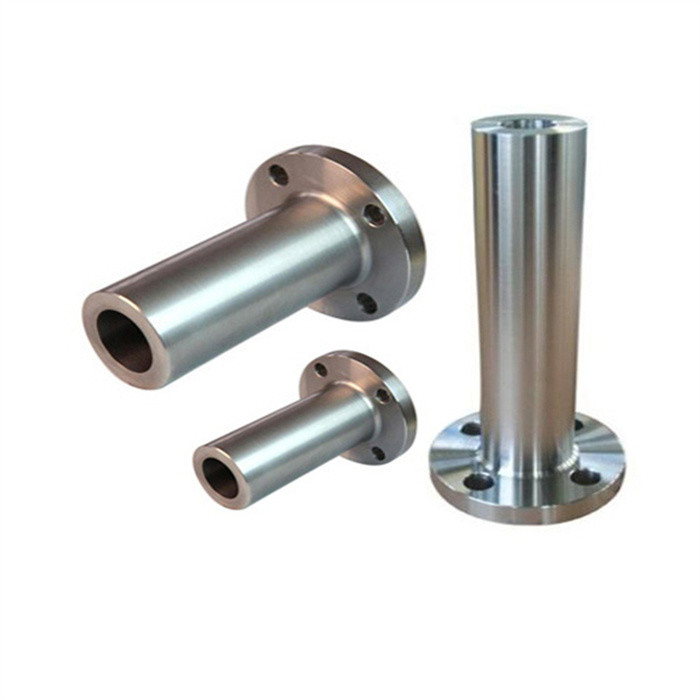

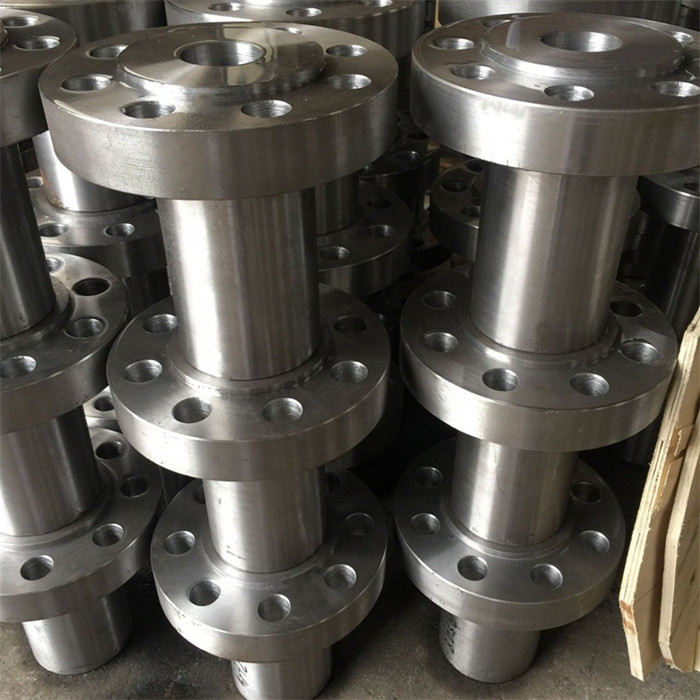

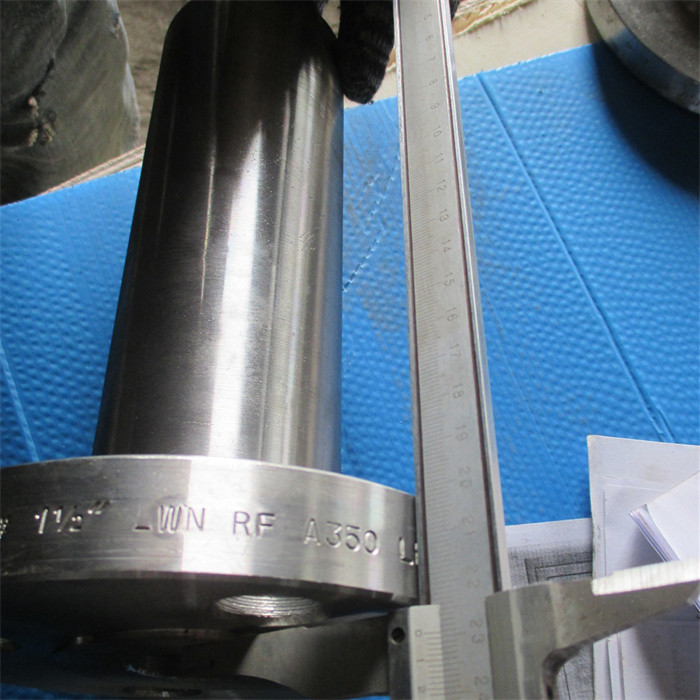

12» ΦΛΆΝΤΖΑ TG, ΜΈΓΕΘΟΣ LWN ASTM A105: 5» - 300#, SCH.160, ΚΑΊΣΙΟ, ASTM A182 F1

Τυφλές φλάντζες ASTM A182 Gr F1είναι ένας συμπαγής δίσκος που χρησιμοποιείται για να μπλοκάρει έναν αγωγό ή για να δημιουργήσει μια στάση.Είναι παρόμοιο με μια κανονική φλάντζα, έχει οπές στερέωσης περιμετρικά και οι δακτύλιοι στεγανοποίησης της φλάντζας επεξεργάζονται στην επιφάνεια ζευγαρώματος.

Φλάντζες με σπείρωμα A182 Gr F1είναι ευρέως απαιτούμενες και είναι επίσης γνωστές ως βιδωτές φλάντζες, και έχουν ένα σπείρωμα μέσα στη οπή της φλάντζας που ταιριάζει στον σωλήνα με το αντίστοιχο αρσενικό σπείρωμα στον σωλήνα.

Φλάντζες συγκόλλησης υποδοχών A182 Grade F1αναπτύχθηκαν αρχικά για χρήση σε σωληνώσεις υψηλής πίεσης μικρού μεγέθους.Η στατική τους αντοχή είναι ίση με τις φλάντζες Slip On, αλλά η αντοχή τους στην κόπωση είναι 50% μεγαλύτερη από τις φλάντζες Slip On με διπλή συγκόλληση.

SA 182 Gr F1 Slip on Flangesονομάζονται επίσης φλάντζα SO.Είναι μια φλάντζα που γλιστρά πάνω από τον σωλήνα με εσωτερικό σχέδιο είναι ελαφρώς μεγαλύτερο από το σωλήνα.

Φλάντζες από κράμα χάλυβα F1 A182είναι ένας κραματοποιημένος χάλυβας που έχει σχεδιαστεί για πρωτογενή μορφοποίηση σε σφυρήλατα προϊόντα.Οι καθορισμένες ιδιότητές του είναι κατάλληλες για την κατάσταση ανόπτησης.Το F1 είναι η ονομασία ASTM για αυτό το υλικό και ο αριθμός UNS του είναι K12822.

Φλάντζες σωλήνων A182 F1 Cl2έχει πολύ χαμηλή ηλεκτρική αγωγιμότητα μεταξύ των σφυρήλατο κραματοποιημένο χάλυβα της ίδιας κατηγορίας.Επιπλέον, έχει ένα μέτρια χαμηλό κόστος ενσωματωμένης ενέργειας και βάσης.

Υλικό A182 F1είναι μια προδιαγραφή υλικού σφυρηλάτησης για την κατηγορία F1κράμα χάλυβακαι χρησιμοποιείται για την κατασκευή γυμνών σφυρηλάτησης ή σφυρηλατημένα και κατεργασμένα προϊόντα για εφαρμογές που περιλαμβάνουν σέρβις σε υψηλές θερμοκρασίες.

Φλάντζα πλάκας από χάλυβα F1είναι συχνά μια οικονομικά αποδοτική λύση, όταν δεν απαιτούνται ανυψωμένες όψεις και πλήμνες και για εφαρμογές χωρίς ή χαμηλή πίεση σε θερμοκρασίες περιβάλλοντος.


ASTM A182 F1 φλάντζες άρθρωσης περιτυλίγματοςείναι μια συσκευή δύο τεμαχίων που μοιάζει πολύ με μια φλάντζα με λαιμό συγκόλλησης αλλά και σαν μια χαλαρή φλάντζα που ολισθαίνει.Έχει ένα πλεονέκτημα να περιστρέφεται γύρω από το άκρο του στελέχους και τη σωλήνωση.

SA182 F1 Σφυρήλατα Φλάντζεςχρησιμοποιούνται ως συνδετικό τμήμα για τη δημιουργία ενός δικτύου σωληνώσεων για κυλίνδρους, βαλβίδες, αντλίες και άλλες συσκευές.Ενσωματώστε δύο διαφορετικά τμήματα του μηχανήματος.Για να καταστεί η δομή ισχυρότερη, θα πρέπει να είναι προσάρτημα ενός πλαισίου.

SA 182 Gr F1 Slip on Flange Mechanical Properties Analysis

Αντοχή εφελκυσμού	Ισχύς απόδοσης (0,2%Μετατόπιση)	Επιμήκυνση
275	485	20 %



Πίνακας χημικής σύνθεσης τυφλής φλάντζας A182 F1 Cl2

Βαθμός	ντο	Mn	Σι	Π	μικρό	Cr	Μο
Κραματοποιημένος χάλυβας F1	0,15 μέγ	0,3-0,6	0,5	0,03	0,03	4-6	0,44-0,65

Ισοδύναμο Φλαντζών ASTM A182 Gr F1

ΠΡΟΤΥΠΟ	UNS	DIN WERKSTOFF NR.	ΦΑΣΑΡΙΑ
Κράμα F1	K12822	1,5415	15Μ03



Διάγραμμα προδιαγραφών υλικού ASTM A182 Gr F1 Flanges

Προδιαγραφές	ASTM A182 / ASME SA182
Μέγεθος	1/2″ (15 NB) έως 48″ (1200 NB)
Πρότυπα	ANSI/ASME B16.5, B 16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, κ.λπ.
Κατηγορία / Πίεση	150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 κ.λπ.
Πρότυπο	Φλάντζες ANSI, Φλάντζες ASME, Φλάντζες BS, Φλάντζες DIN, Φλάντζες EN κ.λπ.



Αξιολόγηση πίεσης φλάντζες ASTM A182 Gr F1

Θερμοκρασία °F	Τάξη 900	Τάξη 150	Τάξη 600	Τάξη 400	Κλάση 1500	Τάξη 300	Κλάση 2500
-20 έως 100	2085	265	1390	925	3470	695	5785
200	2035	260	1360	905	3395	680	5660
300	1955	230	1305	870	3260	655	5435
400	1920	200	1280	855	3200	640	5330
500	1865	170	1245	830	3105	620	5180
600	1815	140	1210	805	3025	605	5040
650	1765	125	1175	785	2940	590	4905
700	1705	110	1135	755	2840	570	4730
750	1595	95	1065	710	2660	530	4430
800	1525	80	1015	675	2540	510	4230
850	1460	65	975	650	2435	485	4060
900	1350	50	900	600	2245	450	3745
950	845	35	560	375	1405	280	2345
1000	495	20	330	220	825	165	1370



Διάγραμμα βάρους φλάντζες λαιμού συγκόλλησης A182 F1 Cl2

Κανονική διάμ.		Φλάντζα OD	Thk.Ελάχ	Διάμ.του Hub	Διάμετρος ανυψωμένου προσώπου	Length Hub.Y	Μήκος κλωστής	Διάμ.του Bolt Circle	Διάμ.των οπών των μπουλονιών	Αριθμός μπουλονιών	Διάμ.από μπουλόνια (ίντσα)	ΚΙΛΟ	LB
ίντσα	dn	Ο	ντο	Χ	σολ	Υ	Τ	προ ΧΡΙΣΤΟΥ	BH	BN	BD
1/2"	15	89.00	11.20	30.20	35.10	15.70	15.70	60,50	15.80	4	1/2"	0.4	0,9
3/4"	20	98,50	12.70	38.10	42,90	15.70	15.70	69,90	15.80	4	1/2"	0,7	1.5
1"	25	108.00	14.20	49.30	50,80	17.50	17.50	79.30	15.80	4	1/2"	0,8	1.8
1-1/4"	32	117,50	15.70	58,70	63,50	20.60	20.60	88,90	15.80	4	1/2"	1.2	2.6
1-1/2"	40	127.00	17.50	65.00	73,20	22.40	22.40	98,60	15.80	4	1/2"	1.5	3.3
2"	50	152,50	19.10	77,70	91,90	25.40	25.40	120,70	19.10	4	5/8"	2.3	5.1
2-1/2"	65	178.00	22.40	90,40	104,60	28.40	28.40	139,70	19.10	4	5/8"	3.7	8.1
3"	80	190,50	23.90	108.00	127.00	30.20	30.20	152,40	19.10	4	5/8"	4.1	9
3-1/2"	90	216.00	23.90	122,20	139,70	31,80	31,80	177,80	19.10	8	5/8"	5.1	11.2
4"	100	228,50	23.90	134,90	157,20	33.30	33.30	190,50	19.10	8	5/8"	5.9	13
5"	125	254,00	23.90	163,60	185,70	36,60	36,60	215,90	22.40	8	3/4"	7	15.4
6"	150	279,50	25.40	192.00	215,90	39,60	39,60	241,30	22.40	8	3/4"	8.4	18.5
8"	200	343,00	28.40	246.10	269,70	44,50	44,50	298,50	22.40	8	3/4"	13	28.6
10"	250	406,50	30.20	304,80	323,90	49.30	49.30	362,00	25.40	12	7/8"	18	39,5
12"	300	482,50	31,80	365,30	381,00	55,60	55,60	431,80	25.40	12	7/8"	29	64
14"	350	533,50	35.10	400,10	412,80	57,20	57,20	476,30	28.50	12	1"	39	86
16"	400	597,00	36,60	457,20	469,90	63,50	63,50	539,80	28.50	16	1"	47	103
18"	450	635,00	39,60	505,00	533,40	68.30	68.30	577,90	31,80	16	1 1/8"	57	126
20"	500	698,50	42,90	558,80	584,20	73,20	73,20	635,00	31,80	20	1 1/8"	76	167
24"	600	813,00	47,80	663,40	692,20	82,60	82,60	749,30	35.10	20	1 1/4"	97	214



Φλάντζες ASME SA182 F1 Cl2 Τύποι

F1 A182 Φλάντζα



A182 F1 Cl2 Τυφλή φλάντζα



ASTM A182 F1 Φλάντζα Slip On



Φλάντζα ASTM A182 Gr F1

Φλάντζα πλάκας A182 Grade F1



SA 182 Gr F1 Φλάντζες
