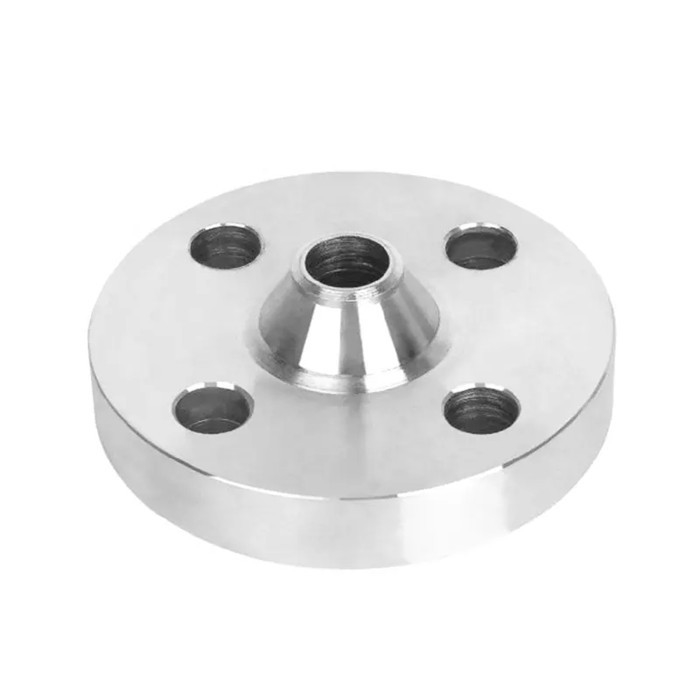

Φλάντζα ASTM A105

Φλάντζα ASTM A105είναι ένας τύπος φλάντζας που καλύπτεται από ένα πρότυπο που καλύπτει σωλήνες πίεσης και εξαρτήματα που μπορούν να λειτουργήσουν υπό θερμοκρασία περιβάλλοντος έως υπηρεσίες υψηλής θερμοκρασίας.Η Dinesh Industries είναι προμηθευτής και κατασκευαστής φλαντζών όλων των τύπων.Και έτσι παράγουμε και προμηθεύουμε τοΦλάντζα A105εύρος επίσης.Υπάρχουν διαφορετικά πρότυπα που καλύπτουν το διαφορετικόΔιαστάσεις φλάντζας ASTM A105που μπορεί να χρησιμοποιηθεί με σωλήνες παρόμοιου μεγέθους.Το πάχος του τοιχώματος, η διάμετρος, η ποιότητα υλικού και οι κατηγορίες πίεσης καθορίζουν το είδοςΦλάντζα SA 105θα μπορούσε να χρησιμοποιηθεί σε μια συγκεκριμένη εφαρμογή.

Ο μεγαλύτερος προμηθευτής σφυρηλατημένης φλάντζας CS A105, Ανατρέξτε στις διαστάσεις των φλαντζών λαιμού συγκόλλησης Asme Sa105

Υπάρχουν επίσης διαφορετικά βάρη στις διαφορετικές διαστάσεις των φλαντζών.Μπορείτε να επικοινωνήσετε μαζί μας για να λάβετε έναΠίνακας βάρους φλαντζών ASTM A105για να καταλάβετε περισσότερα για τα βάρη της φλάντζας και να επιλέξετε από μια σειρά από φλάντζες.Σανκατασκευαστής φλάντζας a105Μπορούμε επίσης να σας προμηθεύσουμε με προσαρμοσμένες διαστάσεις φλαντζών επίσης.Είμαστε κατασκευαστής φλάντζες από σφυρήλατο χάλυβα A105 σύμφωνα με τις απαιτήσεις των πελατών.Οι τιμές μας είναι πολύ ανταγωνιστικές για τοΤιμοκατάλογος φλάντζες A105 Ινδίακαι μπορείτε να κάνετε μαζικές παραγγελίες για να μειώσετε το κόστος σας.Δεδομένου ότι κατασκευάζουμε, αποθηκεύουμε και προμηθεύουμε, μαςΦλάντζες από ανθρακούχο χάλυβα ASTM A105πωλούνται σε χαμηλότερες τιμές εξαλείφοντας τους μεσάζοντες.Είμαστε κορυφαίος προμηθευτήςΦλάντζα ASTM A105n.

Έγγραφα με αναφορά

Η ακόλουθη λίστα προτύπων ισχύει για αυτές τις προδιαγραφές:

Πρότυπα ASTM:

• A266/A266M Προδιαγραφή για σφυρηλάτηση από ανθρακούχο χάλυβα για εξαρτήματα δοχείων πίεσης.
• A675/A675M Προδιαγραφές για θερμή έλαση, ειδικής ποιότητας και μηχανικές ιδιότητες, ράβδους από ανθρακούχο χάλυβα.
• A696 Προδιαγραφή για χαλύβδινες ράβδους, άνθρακα, θερμής έλασης ή ψυχρής φινιρίσματος, ειδικής ποιότητας, για εξαρτήματα σωληνώσεων υπό πίεση.
• A788/A788M Προδιαγραφή για σφυρηλάτηση χάλυβα, γενικές απαιτήσεις.
• A961/961M γενικές απαιτήσεις για χαλύβδινη φλάντζα, εξαρτήματα σφυρηλάτησης, βαλβίδα και εξαρτήματα για εφαρμογές σωληνώσεων.

Πρότυπο MSS:

• SP44 Πρότυπο για φλάντζες σωλήνων από χάλυβα

Πρότυπο ASME:

• B16.5 Πρότυπο διαστάσεων για φλάντζες χαλύβδινων σωλήνων και εξαρτήματα φλάντζας
• B16.9 Εξαρτήματα συγκόλλησης από σφυρήλατο χάλυβα
• B16.10 Διαστάσεις πρόσωπο με πρόσωπο και από άκρο σε άκρο των σιδηρούχων βαλβίδων
• B16.11 Εξαρτήματα από σφυρήλατο χάλυβα, συγκόλληση με υποδοχές και με σπείρωμα
• B16.34 Οι βαλβίδες συνδέονται με φλάντζες, με σπείρωμα και άκρο συγκόλλησης
• B16.47 Φλάντζες από χάλυβα μεγάλης διαμέτρου
• Κωδικός λέβητα και δοχείου πίεσης ASME:

Πρότυπο API:

• API-600 Χαλύβδινες βαλβίδες πύλης με φλάντζα και άκρη συγκόλλησης
• API-602 Βαλβίδες πόρτας από ανθρακούχο χάλυβα συμπαγούς σχεδίασης για χρήση σε διυλιστήριο

Λίστα προδιαγραφών της φλάντζας ASTM A105

Διάγραμμα μεγέθους	1/2″ έως 48″ (15 NB) έως (1200 NB)
Διάγραμμα βαθμολόγησης πίεσης ANSI	300 LBS, 150 LBS, 600 LBS, 900 LBS, 2500 LBS, 1500 LBS
Υπολογισμός πίεσης DIN	40Bar 16Bar 25Bar 6Bar 10Bar / PN10 PN25 PN64 PN16 PN6 PN40
JIS	20 K, 10 K, 40 K, 16 K, 5 K, 30 K, 63 K
UNI / EN	16Bar 6Bar 10Bar 40Bar 25Bar
Τύπος σύνδεσης/ Τύπος προσώπου φλάντζας	RF, Small Tongue, RTJ, FF, LJF, Large Tongue & Groove
Επένδυση	Ψευδάργυρο, κίτρινο διαφανές, γαλβανισμένο εν ψυχρώ και εν θερμώ, αντισκωριακό χρώμα, λαδομπογιά
Κοινοί τύποι	Με σπείρωμα / Βιδωτό / Σφυρήλατο / Πλάκα
Εξοπλισμός	Μηχανή πρέσας, μηχανή κάμψης, μηχανή αμμοβολής, μηχανή ώθησης, ηλεκτρική μηχανή λοξοτομής κ.λπ
Προέλευση	Δυτική Ευρώπη / Ιαπωνία / Ινδία / ΗΠΑ / Κορεάτικα
Έμπορος & Διανομέας σε	Sydney, Noida, Nagpur, Caracas, Ahvaz, Kanpur, Abu Dhabi, Karachi, Perth, Riyadh, Baroda, Khobar, Calgary, Μεξικό, Κουβέιτ, Ludhiana, Thiruvananthapuram, Τζανέιρο, Τεχεράνη, Μουσκάτ, Λάγκος, Καλκούτα, Tau, Manama, Raj , Σαντιάγο, Αχμενταμπάντ, Γκουτζαράτ, Ερνακουλάμ, Κωνσταντινούπολη, Χάουρα, Άγκυρα, Κοϊμπατόρε, Τζαμσεντπούρ, Λιμάνι της Ισπανίας, Πίμπρι-Τσιντσουάντ, Νέο Δελχί, Βαντοντάρα, Μουμπάι, Γκιμχάε-σι, Ιντόρε, Σουράτ, Μπογκοτά, Γκουργκαόν, Μελβούρνη, Ranchi, Montreal, Chennai, Hyderabad, Ludhiana, Bangalore, Λονδίνο, Courbevoie, Dammam, Bengaluru
Κατασκευαστής του	UNI, BS, AS2129, ANSI DIN, GOST, JIS, SABS, NFE, AWWA, EN κ.λπ.
Δοκιμή	Ανιχνευτής ακτίνων Χ, ανιχνευτής ατμοσφαιρικών ελαττωμάτων UI, Φασματογράφος άμεσης ανάγνωσης, Ανιχνευτής μαγνητικών σωματιδίων, Μηχανή υδροστατικής δοκιμής
Πρότυπα	API7S-15, API7S-43, API605, ANSI/ASME B16.5, B16.47 Series A & B, B16.48, BS4504, BS 10, EN-1092, DIN, ASME/ANSI B16.5/16.346/16. A/16.47B, MSS S44, ISO70051, JISB2220, BS1560-3.1, EN1092



Αξιολογήσεις πίεσης φλάντζας ASTM A105 Class 300

ΘΕΡΜΟΚΡΑΣΙΑ °C	150	300	400	600	900	1500	2500
-29 ΕΩΣ 38	19.6	51.1	68.1	102.1	153.2	255,3	425,5
50	19.2	50.1	66,8	100.2	150,4	250,6	417,7
100	17.7	46.6	62.1	93.2	139,8	233	388,3
150	15.8	45.1	60.1	90.2	135.2	225,4	375,6
200	13.8	43.8	58.4	87.6	131.4	219	365
250	12.1	41,9	55,9	83,9	125,8	209,7	349,5
300	10.2	39,8	53.1	79,6	119,5	199.1	331,8
325	9.3	38.7	51.6	77.4	116.1	193,6	322,6
350	8.4	37.6	50.1	75.1	112,7	187,8	313
375	7.4	36.4	48,5	72.7	109.1	181,8	303.1
400	6.5	34.7	46.3	69,4	104.2	173,6	289,3
425	5.5	28.8	38.4	57,5	86.3	143,8	239,7
450	4.6	23	30.7	46	69	115	191,7
475	3.7	17.4	23.2	34.9	52.3	87.2	145,3
500	2.8	11.8	15.7	23.5	35.3	58,8	97,9
538	1.4	5.9	7.9	11.8	17.7	29.5	49.2
ΘΕΡΜΟΚΡΑΣΙΑ °C	150	300	400	600	900	1500	2500



Συγκόλληση

Αυτά τα εξαρτήματα μπορούν να συγκολληθούν.Οι διαδικασίες συγκόλλησης πρέπει να συμμορφώνονται με την ενότητα IX του Κώδικα Λέβητα και Δοχείου Πίεσης ASME.

Σφυρηλάτηση

Ο ανθρακούχος χάλυβας ASTM A105 μπορεί να σφυρηλατηθεί σε θερμοκρασίες στην περιοχή από 2200 έως 1700 F που ακολουθείται από σβέση και σκλήρυνση ή κανονικοποίηση.

Ανόπτηση

Τα σφυρήλατα μέρη μπορούν να ψύχονται σε θερμοκρασία κάτω των 1000 βαθμών Φαρενάιτ και στη συνέχεια να θερμαίνονται μεταξύ 1550 βαθμών Φαρενάιτ και 1.700 βαθμών Φαρενάιτ.Στη συνέχεια, πραγματοποιήστε αργή ψύξη του φούρνου.

Υδροστατική δοκιμή

Η υδροστατική δοκιμή θα διεξάγεται από τον κατασκευαστή σφυρηλάτησης μόνο όταν καθορίζεται το Συμπληρωματικό S57 του ASTM A961.

Ορολογία

Για ορισμούς άλλων όρων που χρησιμοποιούνται σε αυτήν την προδιαγραφή, βρείτε στην προδιαγραφή A961/A961M.

Πληροφορίες Παραγγελίας

Βλέπε προδιαγραφές A961/A961M.

Γενικές Προϋποθέσεις

Σε περίπτωση διένεξης μεταξύ των απαιτήσεων αυτής της προδιαγραφής και της προδιαγραφής A961/A961M.Συμμορφωθείτε με αυτήν την προδιαγραφή.

Χημική σύνθεση

ΕΝΑΤο άθροισμα χαλκού, νικελίου, χρωμίου, μολυβδαινίου και βαναδίου δεν πρέπει να υπερβαίνει το 1,00%.
σιΤο άθροισμα του χρωμίου και του μολυβδαινίου δεν πρέπει να υπερβαίνει το 0,32%.

Θερμική επεξεργασία

Δεν απαιτείται θερμική επεξεργασία εκτός από φλάντζες άνω της Κλάσης 300, φλάντζες ειδικής σχεδίασης όπου η πίεση σχεδιασμού ή η θερμοκρασία σχεδιασμού δεν είναι γνωστή και για αντικείμενα άνω των 4" NPS και άνω της Κλάσης 300. Όταν απαιτείται θερμική επεξεργασία, ανόπτηση, κανονικοποίηση, Κανονικοποίηση και Οι μέθοδοι που εφαρμόζονται θα είναι η μέτρηση, η ομαλοποίηση και η σβέση και η σκλήρυνση.
