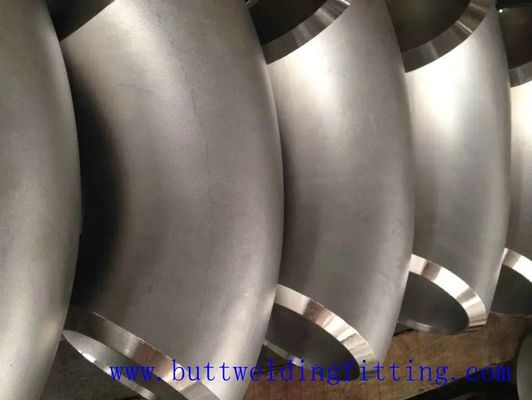

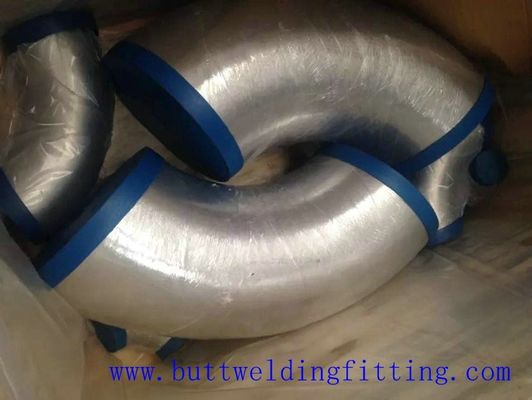

Μακρύς χάλυβας αγκώνας 1-72inch συναρμολογήσεων συγκόλλησης άκρης ανοξείδωτου ακτίνας 90 βαθμού

  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
  • Long Radius Stainless Steel Butt Weld Fittings Steel 90 Degree Elbow 1-72inch
Τόπος καταγωγής Κίνα
Μάρκα Tobo
Πιστοποίηση ISO9001, API,CE
Αριθμό μοντέλου Αγκώνας
Ποσότητα παραγγελίας min 1pcs
Τιμή USD Depending on quantity
Συσκευασία λεπτομέρειες ΠΤΥΧΉ-ΞΥΛΙΝΗ ΠΕΡΙΠΤΩΣΗ Η ΠΑΛΕΤΑ
Χρόνος παράδοσης 10-100 ημέρες ανάλογα με την ποσότητα
Όροι πληρωμής Μ / Τ, L / C, Western Union
Δυνατότητα προσφοράς 3,0000pcs το μήνα
Λεπτομέρειες
Σχήμα Ίσος Υλικό ανοξείδωτο ατσάλι
Μέγεθος Το άνευ ραφής 1/2» σε 24» ένωσε στενά 24» σε 72» Πάχος SCH10-SCH160 XXS
OD 1-72inch
Επισημαίνω

Εξαρτήματα σωλήνων συγκόλλησης άκρης

,

πισινό συγκολλημένων εξαρτήματα σωληνώσεων
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Μακρύς χάλυβας συναρμολογήσεων συγκόλλησης άκρης ανοξείδωτου ακτίνας αγκώνας 90 βαθμού

Η τοποθέτηση σωληνώσεων άκρη-συγκόλλησης ανοξείδωτου 304/304L Zhitong, πρόγραμμα 40, είναι μια σύντομη ακτίνα αγκώνας 90 βαθμού για τη μεταβαλλόμενη κατεύθυνση ροής μεταξύ των σωλήνων. Η σύνδεση άκρη-συγκόλλησης του αγκώνα είναι λοξευμένη για να επιτρέψει έναν ομαλό άντεξε και καλύτερη ρευστή ροή. Φιαγμένη από ανοξείδωτο 304/304L, η χαμηλότερη περιεκτικότητα σε άνθρακα αυτής της τοποθέτησης σωληνώσεων ελαχιστοποιεί την επιβλαβή πτώση καρβιδίου κατά τη διάρκεια της συγκόλλησης, που εξασφαλίζει αντίσταση διάβρωσης. Ανταποκρίνεται και σε 304 πρότυπα δύναμης χάλυβα και στα πρόσθετος-χαμηλά πρότυπα άνθρακα 304L για την εξασφάλιση ποιότητας.

Οι τοποθετήσεις σωληνώσεων είναι συστατικά που χρησιμοποιούνται για τη σύνδεση, τη λήξη, την ελέγχοντας ροή, και την αλλαγή της κατεύθυνσης της σωλήνωσης σε πολλές διαφορετικές βιομηχανίες. Κατά την αγορά των τοποθετήσεων σωληνώσεων, εξετάζει η εφαρμογή, δεδομένου ότι αυτό έχει επιπτώσεις στον υλικό τύπο, τη μορφή, το μέγεθος και την απαραίτητη διάρκεια. Οι συναρμολογήσεις είναι διαθέσιμο κοχλιοτομημένο ή ξεμπλεγμένο, σε πολλές μορφές, τις μορφές, τα μεγέθη, και τα προγράμματα (πάχος τοίχων σωλήνων).

Γρήγορη λεπτομέρεια:

· Υλικό: Ανοξείδωτο

· Τεχνικές: Σφυρηλατημένος

· Τύπος: Αγκώνας

· Σύνδεση: Συγκόλληση

· Μορφή: Ίσος

· Επικεφαλής κώδικας: Κύκλος

· Μέγεθος: 1/2» - 72»

· Πίεση: sch10-xxs

· Γωνία: 22.5°, 30°, 45°, 60°, 90°, βαθμός 180°

· Εφαρμογή: Χημικές ηλεκτρική δύναμη μηχανημάτων πετρελαίου, κατασκευή χάρτου, κ.λπ.

· Πρότυπα: ANSI MSS-SP JISB DIN BS ΜΒ ASME

· Συσκευασία: σε ξύλινες περιπτώσεις, παλέτες, ή όπως για τις απαιτήσεις των πελατών

· Ακτίνα: Σύντομη ακτίνα, μακροχρόνια ακτίνα

· Προσόντα: API, ISO, CE

· Επεξεργασία επιφάνειας: Φυσικός

Περιγραφή:

1. Στοιχείο αριθ. προϊόντων.: 003fittings-Cosco χάλυβας

2. Το προϊόν έχει χρησιμοποιηθεί κυρίως στο πετρέλαιο & το αέριο, το εργοστάσιο χημικής βιομηχανίας, το σταθμό παραγωγής ηλεκτρικού ρεύματος, τη μεταλλουργία, τη ναυπηγική, κ.λπ.

3. Αυστηρά διαδικασία παραγωγής, κάτω από το ISO9001: οδηγίες ποιοτικών contral συστημάτων του 2008.

4. MTC πιστοποίηση σύμφωνα με EN10204 3.2.1.

5. Χαρακτηρισμός: Καταχωρημένο λογότυπο, αριθμός θερμότητας, βαθμός χάλυβα, πρότυπα, μέγεθος

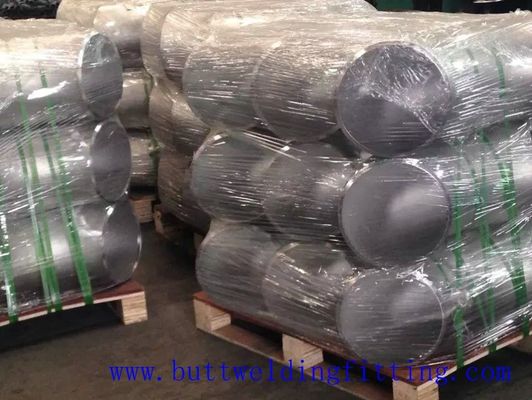

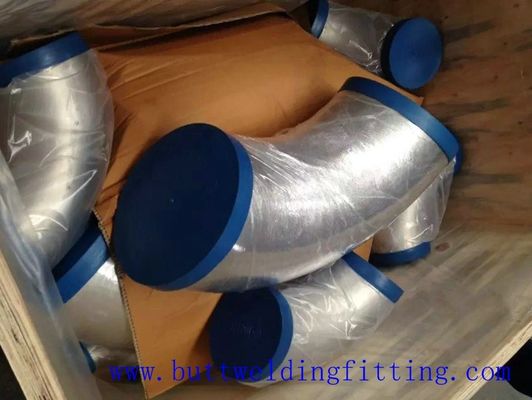

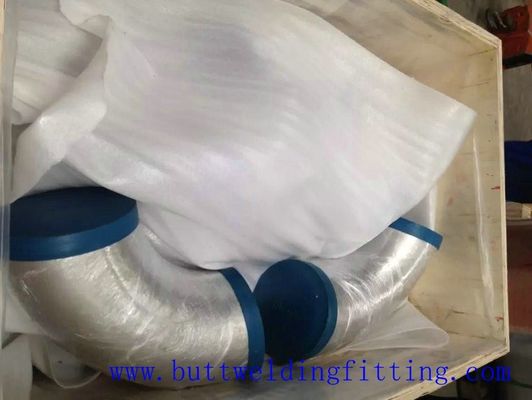

6. Συσκευασία: Ξύλινο κιβώτιο ή ξύλινη παλέτα.

7. H.S κώδικας: 73072300

Προϊόν Αγκώνας
Τύπος

Μακροχρόνια ή σύντομη ακτίνα.

22.5°, 30°, 45°, 60°, 90°, βαθμός 180°,

Αγκώνας συγκόλλησης άκρης, σφυρηλάτηση περασμένος κλωστή αγκώνας, αγκώνας οδών.
Μέγεθος

Συγκόλληση άκρης

DN: DN10~DN 1200

ΒΑΡΟΣ: Sch10-XXS

Σφυρηλατημένο κομμάτι

DN: DN10~DN150

Κατηγορία πίεσης: 150LBS~10000LBS

Πρότυπα

ANSI B16.5, B16.11, B16.3,

ASTM A234/A234M, ASTM A403/A403M, ASTM A420/A420M, ASTM A182/A182M, DIN2605, JIS B2311, JIS B2312. HG, ΜΒ, SH, HGJ, JB, ANSI, JIS, DIN

Υλικό

A105, WPB, WPC, WP1, WP12, WP11, WP22, WP5, WP9, WPR, WP91, WP304, WP304L, WP309, WP310, WP316, WP316L, WP317, WP317L, WP321, WP347, WP348, WPL3, WPL6, WPL8, WPL9, F1, F5, F1
Επεξεργασία επιφάνειας

PE

Λερωμένο αντιοξειδωτικό πετρέλαιο

Γαλβανισμός

Στίλβωση

Επίστρωμα βερνικιών
Εφαρμογή

Χημικός

Λίπη & λιπάσματα

Μύλοι & οινοπνευματοποιίες ζάχαρης

Βιομηχανίες τσιμέντου

Ναυπηγική

Βιομηχανίες χαρτιού

Πετρέλαιο πετροχημικών & μεταφορά φυσικού αερίου

Υλικό:

Υλικό ASTM Χάλυβας άνθρακα (ASTM A234WPB, A234WPC, A420WPL6.

Ανοξείδωτο (ASTM A403 WP304,304L, 316,316L, 321. 1Cr18Ni9Ti,

00Cr19Ni10,00Cr17Ni14Mo2, ect.)
Χάλυβας κραμάτων: A234WP12, A234WP11, A234WP22, A234WP5,
A420WPL6, A420WPL3
DIN Χάλυβας άνθρακα: St37.0, St35.8, St45.8
Ανοξείδωτο: 1.4301, 1.4306, 1.4401, 1.4571
Χάλυβας κραμάτων: 1.7335, 1.7380, 1.0488 (1,0566)
JIS Χάλυβας άνθρακα: PG370, PT410
Ανοξείδωτο: SUS304, SUS304L, SUS316, SUS316L, SUS321
Χάλυβας κραμάτων: PA22, PA23, PA24, PA25, PL380
ΜΒ 10#, 20#, 20G, 23g, 20R, Q235,16Mn, 16MnR, 1Cr5Mo,
12CrMo, 12CrMoG, 12Cr1Mo

Προδιαγραφή

Ονομαστική διάμετρος Εξωτερική διάμετρος στη λοξότμηση Κέντρο στο τέλος Κέντρο στο κέντρο Πίσω στο πρόσωπο
45°Elbow 90°Elbow 180°Elbow
Δ Β Α Ο Κ
DN NPS Σειρά Α Σειρά Β

Πολύ

Ακτίνα

Πολύ

Ακτίνα

Απότομα

Ακτίνα

Πολύ

Ακτίνα

 Σύντομη ακτίνα

Πολύ

Ακτίνα

 Σύντομη ακτίνα
15 1/2 21.3 18 16 38 - 76 - 48 -
20 3/4 26.9 25 19 38 - 76 - 51 -
25 1 33.7 32 22 38 25 76 51 56 41
32 1.1/4 42.4 38 25 48 32 95 64 70 52
40 1.1/2 48.3 45 29 57 38 114 76 83 62
50 2 60.3 57 35 76 51 152 102 106 81
65 2.1/2 76.1(73) 76 44 95 64 190 127 132 100
80 3 88.9 89 51 114 76 229 152 159 121
90 3.1/2 101.6 - 57 133 89 267 178 184 140
100 4 114.3 108 64 152 102 305 203 210 159
125 5 139.7 133 79 190 127 381 254 262 197
150 6 168.3 159 95 229 152 457 305 313 237
200 8 219.1 219 127 305 203 610 406 414 313
250 10 273 273 159 381 254 762 508 518 391
300 12 323.9 325 190 457 305 914 610 619 467
350 14 355.6 377 222 533 356 1067 711 711 533
400 16 406.4 426 254 610 406 1219 813 813 610
450 18 457.2 478 286 686 457 1372 914 914 686
500 20 508 529 318 762 508 1524 1016 1016 762
550 22 559 - 343 838 559 1676 1118 1118 838
600 24 610 630 381 914 610 1829 1219 1219 914
650 26 660 - 406 991 660 1982 1320

Σημείωση:

1. Δεν πρόκειται καλύτερα να επιλέξει τον αριθμό στις παρενθέσεις

2. Προτίμησε να επιλέξει τη σειρά Α

　
700 28 711 720 438 1067 711 2134 1422
750 30 762 - 470 1143 762 2286 1524
800 32 813 820 502 1219 813 2438 1626
850 34 864 - 533 1295 864 2590 1728
900 36 914 920 565 1372 914 2744 1828
950 38 965 - 600 1448 965 2896 1930
1000 40 1016 1020 632 1524 1016 3048 2032
1050 42 1067 - 660 1600 1067 3200 2134
1100 44 1118 1120 695 1676 1118 3352 2236
1150 46 1168 - 727 1753 1168 3506 2336
1200 48 1220 1220 759 1829 1219 3658 2440

Περ. βάρος:

DN ΙΝΤΣΑ OD Φ Β 5S 10S η δεκαετία του '20 η δεκαετία του '40 η δεκαετία του '80 120S
15 1/2 18 21,3 38 16 0,04 0,05 0,05 0,06 0,059 0,063 0,06 0,08 0,08 0,10
20 3/4 25 26,7 38 0,06 0,06 0,07 0,08 0,08 0,09 0,09 0,10 0,13 0,13
25 1 32 33,4 38 16 0,08 0,08 0,12 0,13 0,13 0,135 0,14 0,14 0,18 0,19
32 1.1/4 38 42,2 48 20 0,11 0,13 0,18 0,21 0,21 0,24 0,23 0,26 0,31 0,35
40 1.1/2 45 48,3 57 24 0,16 0,17 0,26 0,28 0,30 0,32 0,33 0,35 0,44 0,48
50 2 57 60,3 76 32 0,28 0,29 0,45 0,47 0,59 0,61 0,62 0,66 0,95 0,90
65 2.1/2 73 76,1 95 40 0,55 0,57 0,80 0,83 0,96 1,1 1.25 1,31 1.72 1,80
80 3 89 114 47 0,80 1.17 1.6 2.06 2.86
90 3.1/2 101.6 133 55 1.08 1.57 2.1 2.74 3.82
100 4 108 114,3 152 63 1.31 1,39 1.01 2,03 2.65 2,87 3.54 3,76 5.13 5,46 6.27 6,68
125 5 133 141,3 139,7 190 79 2.68 2,82 2,87 3.24 3,45 3,41 4.81 5,12 5,06 6.16 6,54 6,47 8.71 9,25 9,14 11.3 12,0 11,9
150 6 159 168,3 165,2 229 95 3.85 4,10 4,03 4.69 4,96 4,87 6.97 7,38 7,24 9.56 10,1 9,95 14.4 15,3 15,0 18.6 19,8 19,4
200 8 219 216,3 305 126 7.15 7,05 9.65 9,53 16.1 15,9 20.4 20,1 31.0 30,5 43.1 42,5
250 10 273 267,4 381 128 13.7 13,2 16.7 16,3 25.8 24,6 36.2 35,4 57.2 56,2 79.7 77,6
300 12 325 323,9 318,5 457 189 23.0 22,6 22,3 26.1 26,0 25,5 36.1 36,0 35,3 55.7 55,5 56,1 95.2 94,8 92,7 133 133 132
350 14 377 355,6 533 221 30.8 29,0 36.9 34,7 60.2 56,7 83.1 78,2 147 138 202 189
400 16 426 406,4 610 253 41.8 39,9 47.7 45,5 78.0 74,3 122 116 211 201 280 267
450 18 478 457,2 686 284 52.9 50,5 60.3 57,7 87.7 83,8 175 167 301 287 422 403
500 20 529 508 762 316 74.2 71,3 84.9 81,5 146 140 242 232 414 398 577 552
550 22 559 838 347 86.3 98.8 169 307 694
600 24 630 610 914 379 122 118 141 137 209 202 379 367 657 638 951 918
650 26 660 991 410 315
700 28 720 711 1067 442 371 366
750 30 762 1143 473 214 264 421
800 32 820 813 1219 506 484 480 663 657
850 34 864 1295 537 542 742
900 36 920 914 1372 568 612 608 914 908

Μακρύς χάλυβας αγκώνας 1-72inch συναρμολογήσεων συγκόλλησης άκρης ανοξείδωτου ακτίνας 90 βαθμού
