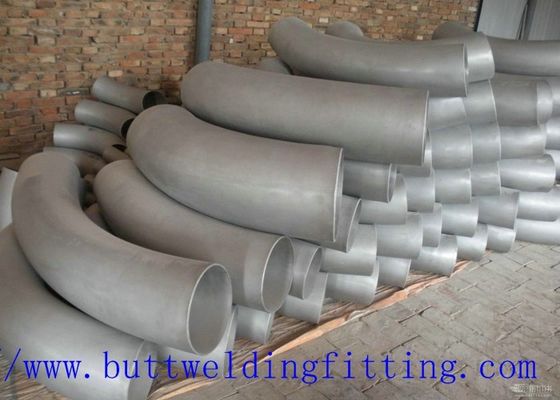

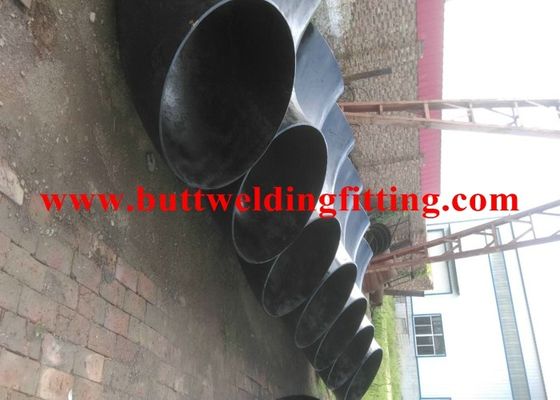

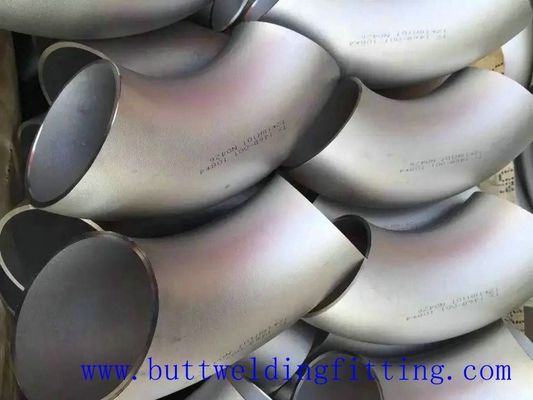

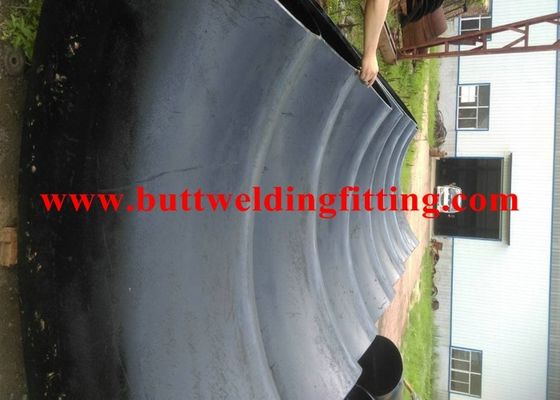

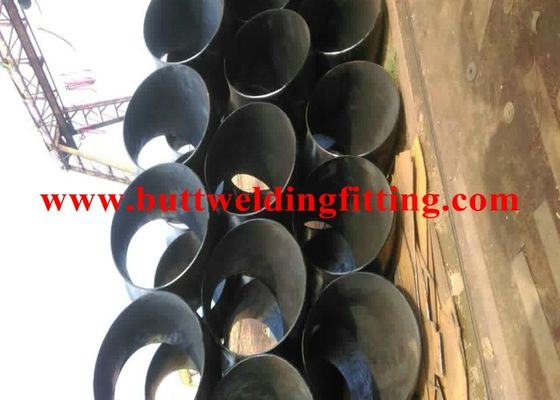

Αγκώνας ASTM 304 316L συγκόλλησης άκρης μεγάλων διαμέτρων ανοξείδωτου/χάλυβα άνθρακα

  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
  • Stainless Steel / Carbon Steel Large Diameter Butt Welding Elbow ASTM 304 316L
Τόπος καταγωγής Κίνα
Μάρκα TOBO
Πιστοποίηση SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Αριθμό μοντέλου ASTM 304/316L
Ποσότητα παραγγελίας min 1pc
Τιμή Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες ΠΤΥΧΉ-ΞΥΛΙΝΗ ΠΕΡΙΠΤΩΣΗ Η ΠΑΛΕΤΑ
Χρόνος παράδοσης 15 ημέρες εργασίας
Όροι πληρωμής T/T, D/P, D/A, Western Union
Δυνατότητα προσφοράς 9800000PCS το μήνα
Λεπτομέρειες
Όνομα προϊόντων Αγκώνας ανοξείδωτου Τύπος Αγκώνας, γράμμα Τ, μειωτής, ΚΑΠ, φλάντζα, σωλήνας
Εφαρμογή Βιομηχανικός Τεχνολογία Σφυρηλατημένος
OD 60.30610.00mm Επεξεργασία επιφάνειας ανατίναξη άμμου, άμμος που κυλά, ανατίναξη άμμου
Ακτίνα 2$ο τρισδιάστατο 5D
Επισημαίνω

Αγκώνα 90 μοιρών από ανοξείδωτο χάλυβα

,

Αγκώνας συγκόλλησης άκρης
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

Καθρέφτης αγκώνων 90Degree LR σωλήνων ανοξείδωτου 304/316L που τελειώνουν

Ο αγκώνας διαμέτρων Larg είναι κυρτά συνδέοντας κομμάτια που ενώνουν τα ευθέα μήκη του σωλήνα, συνήθως σε μια γωνία 90° ή 45°, που επιτρέπει στις παρεμποδίσεις για να αποφευχθούν στα υδραυλικά, τον εξαερισμό, τη συγκόλληση, και τις αυτοκίνητες εφαρμογές.
Μεγάλοι αγκώνες διαμέτρων
Μεγάλοι αγκώνες διαμέτρων

Μέγεθος:
5» - 62» ίντσα, DN15-DN1480
Πάχος τοίχων: Sch5-Sch160 XXS

Υλικό:
Χάλυβας άνθρακα: ASTM A234 WPB, WPC, ASTM A420 WPL1, WPL3, WPL6, WPHY42, 46, 52, 56, 60, 65, 70
Χάλυβας κραμάτων: ASTM A234 WP1, WP12, WP11, WP22, WP5, WP7, WP8, WP91 API5L X42 X52 X56 X60 X65 X70 X80
Ανοξείδωτο: ASME A403 WP304, 304L, 316, 316L, 310
Πρότυπα: ANSI, DIN, JIS, ΜΒ, ASTM, JB, SH, YB, SY, HG, API ASME

Χρήση:
Πετρέλαιο, χημική ουσία, δύναμη, αέριο, μεταλλουργία.

Οι αγκώνες σωλήνων μας χρησιμοποιούνται ευρέως σε πολλές βιομηχανίες, όπως η ηλεκτρική παραγωγή, πετρέλαιο, φυσικό αέριο, χημικές ουσίες, ναυπηγική, θέρμανση, κατασκευή χάρτου, μεταλλουργία και ούτω καθεξής.

45 βαθμός μακρύς αγκώνας ακτίνας

Ο ηλιόλουστος χάλυβας είναι κατασκευαστής, εξαγωγέας και προμηθευτής του 45 βαθμός μακριού αγκώνα ακτίνας. Ο 45 βαθμός μακρύς αγκώνας ακτίνας που κατασκευάζεται χρησιμοποιώντας τις ανώτερες πρώτες ύλες βαθμού. Η συγκόλληση άκρης 45 βαθμός μακρύς αγκώνας ακτίνας χρησιμοποιείται για τους συνδέοντας σωλήνες των διαφορετικών διαμέτρων και βρίσκει τις ευρείες εφαρμογές στις διάφορους χημικές ουσίες, τις Οικοδομικές Βιομηχανίες, τους οικοδόμους εγγράφου, τσιμέντου & σκαφών.

Έχουμε υιοθετήσει τον προηγμένο εξοπλισμό παραγωγής για να κάνουμε τη μακροχρόνια ακτίνα μας τον αγκώνα 45 βαθμού (1D D711.2~D1219.2), που μπορεί όχι μόνο να βελτιώσει την ποιότητα των προϊόντων, αλλά και να σώσει τις πρώτες ύλες.

45 βαθμός μακρύς αγκώνας ακτίναςΜέγεθος:
Άνευ ραφής αγκώνας: 1/2 " ~24 " DN15~DN600
Αγκώνας συγκόλλησης: 6 " ~72» DN150~DN1800

Πάχος τοίχων:
sch10, sch20, sch30, πρότυπα, sch40, sch60, xs, sch80, sch100, sch120, sch140, sch160, xxs, sch5s, sch20s, sch40s, sch80s
Ανώτατο πάχος τοίχων: 200mm

Υλικά
Χάλυβας άνθρακα: ASTM/ASME A234 WPB-WPC
Χάλυβας κραμάτων: ASTM/ASME A234 WP 1-WP 12-WP 11-WP 22-WP 5-WP 91-WP 911
Ανοξείδωτο: ASTM/ASME A403 WP 304-304L-304H-304LN-304N
ASTM/ASME A403 WP 316-316L-316H-316LN-316N-316TI
ASTM/ASME A403 WP 321-321H ASTM/ASME A403 WP 347-347H
Χάλυβας χαμηλής θερμοκρασίας: ASTM/ASME A402 WPL 3-WPL 6
Χάλυβας υψηλής επίδοσης: ASTM/ASME A860 WPHY 42-46-52-60-65-70

Πρότυπα
GB/T12459-2005 GB/T13401-2005 GB/T10752-2005 SH/T3408-1996 SH/T3409-1996
SY/T0609-2006 SY/T0518-2002 SY/T0510-1998
DL/T695-1999 GD2000 GD87-1101
HG/T21635-1987 HG/T21631-1990
ASME B16.9-2007 ASME B16.25-2007
MSS SP 75-2008 MSS SP 43-2008
CSA Z245.11-05-2005
EN10253-1-1999 EN10253-2-2007 EN10253-3-2008 EN10253-4-2008
DIN2605-1-1992 DIN2605-2-1995
BS1640-1-1962 BS1640-2-1962 BS1640-3-1968 BS1640-4-1968 BS1965-1-1963
GOST17375-2001
ΑΦΝΟΡ NF ΤΟ 49-289-1990 ΆΦΝΟΡ NF ΤΟ 49-170-1-1999 ΆΦΝΟΡ NF 49-170-2-2009 ΆΦΝΟΡ NF 49-170-3-2009 ΆΦΝΟΡ NF 49-170-4-2009 ISO3419-1981 ISO5251-1981
JIS B2311-2009 JIS B2312-2009 JIS B2313-2009

Βιομηχανικές διαδικασίες
Κάμψη, συμπίεση, συμπίεση, σφυρηλάτηση, κατεργασία και περισσότεροι

Βιομηχανίες που εξυπηρετούνται
Οι αγκώνες σωλήνων μας χρησιμοποιούνται ευρέως σε πολλές βιομηχανίες, όπως η ηλεκτρική παραγωγή, πετρέλαιο, φυσικό αέριο, χημικές ουσίες, ναυπηγική, θέρμανση, κατασκευή χάρτου, μεταλλουργία και ούτω καθεξής.

Συγκόλληση άκρης ASME B16.9 45 βαθμός μακροχρόνιες διαστάσεις αγκώνων ακτίνας

Συγκόλληση άκρης ASME B16.9 45 σύντομες διαστάσεις αγκώνων ακτίνας βαθμού

NPS O.D.
Δ		 90 βαθμοί
Μακροχρόνια ακτίνα
Κέντρο--τέλος
Α		 45 βαθμοί
Μακροχρόνια ακτίνα
Κέντρο--τέλος
Β		 90 βαθμοί
τρισδιάστατος
Κέντρο--τέλος
Α		 45 βαθμοί
τρισδιάστατος
Κέντρο--τέλος
Β
1/2 21.3 38 16 - -
3/4 26.7 38 19 57 24
1 33.4 38 22 76 31
1 ¼ 42.2 48 25 95 39
1 ½ 48.3 57 29 114 47
2 60.3 76 35 152 63
2 ½ 73 95 44 190 79
3 88.9 114 51 229 95
3 ½ 101.6 133 57 267 111
4 114.3 152 64 305 127
5 141.3 190 79 381 157
6 168.3 229 95 457 189
8 219.1 305 127 610 252
10 273 381 159 762 316
12 323.8 457 190 914 378
14 355.6 533 222 1067 441
16 406.4 610 254 1219 505
18 457 686 286 1372 568
20 508 762 318 1524 632
22 559 838 343 1676 694
24 610 914 381 1829 757
26 660 991 406 1981 821
28 711 1067 438 2134 883
30 762 1143 470 2286 964
32 813 1219 502 2438 1010
34 864 1295 533 2591 1073
36 914 1372 565 2743 1135
38 965 1448 600 2896 1200
40 1016 1524 632 3048 1264
42 1067 1600 660 3200 1326
44 1118 1676 695 3353 1389
46 1168 1753 727 3505 1453
48 1219 1829 759 3658 1516

Διαστατική ανοχή αγκώνων ακτίνας 45° ASME B16.9 μακροχρόνια

ΔΙΑΣΤΑΤΙΚΕΣ ΑΝΟΧΕΣ - ΑΓΚΩΝΕΣ
Για όλες τις συναρμολογήσεις Αγκώνες 90/45 βαθμός 180° επιστροφές
Ονομαστικό μέγεθος το (NPS) σωλήνων Εξωτερικό Ø
στη λοξότμηση		 Εσωτερικό Ø
στο τέλος		 Πάχος τοίχων
τ/T1		 Κέντρο για να τελειώσει αμυδρό. Α-β-γ-μ Κέντρο στο κέντρο αμυδρό.
Ο		 Πίσω στο πρόσωπο αμυδρό.
Κ		 Ευθυγραμμίστε ment των ακρών
U
1/2 2 1/2 1 0,8 Όχι 2 7 7 1
3 3 1/2 1 1,6 λιγότεροι 2 7 7 1
4 +2 -1 1,6 από 2 7 7 1
5 6 +3 -1 1,6 87,50% 2 7 7 1
8 2 1,6 από ονομαστικό 2 7 7 1
10 +4 -3 3,2 tickness 2 7 7 2
12 18 +4 -3 3,2 3 10 7 2
20 24 +6 -5 4,8 3 10 7 2
26 30 +7 -5 4,8 3 ..... ..... .....
32 48 +7 -5 4,8 5 ..... ..... .....

Ανοχές γωνιώδους
ND Max από τη γωνία Max από το αεροπλάνο
Q Π
1/2 4 1 2
5 8 2 4
10 12 3 5
14 16 3 7
18 24 4 10
26 30 5 10
32 42 5 13
44 48 5 20
