Ονομασία

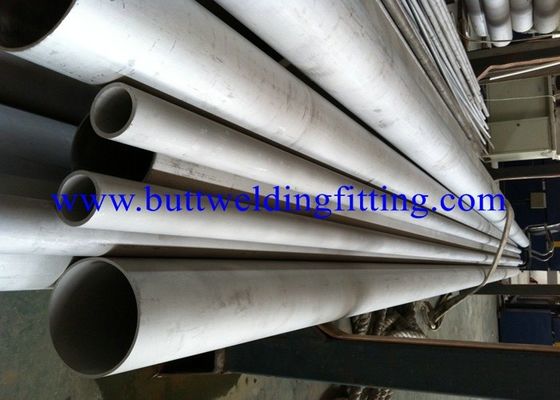

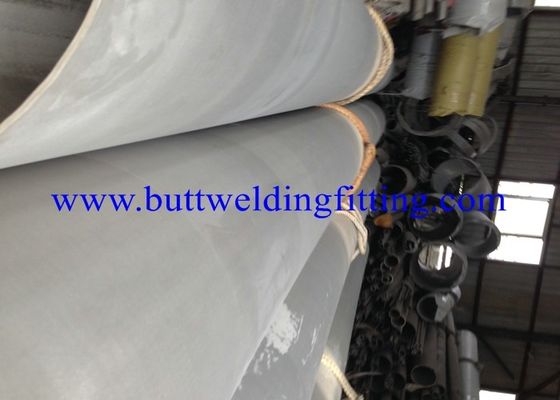

EN10305 E235 σωλήνας από ατσάλι χωρίς συγκόλληση ακριβείας

Τύπος

Ντιν 2391

Υλικό

Στ35, Στ45, Στ52

Κατάσταση προμήθειας

Σωλήνες από χάλυβα χωρίς συγκόλληση, που έχουν τραβηχτεί με κρύο τρόπο, με εξάλειψη της έντασης και με βελούδιση ή γυαλισμό των κυλίνδρων

Εμφάνιση

Ο σωλήνας πρέπει να έχει ομαλή εσωτερική και εξωτερική επιφάνεια, συμβατή με την ψυχρή επεξεργασία.

Η εσωτερική επιφάνεια του σωλήνα πρέπει να είναι απαλλαγμένη από σκουριά, γρατζουνιές και άλλες ανωμαλίες της επιφάνειας.

Εμφάνιση

Ο σωλήνας πρέπει να έχει ομαλή εσωτερική και εξωτερική επιφάνεια, συμβατή με την ψυχρή επεξεργασία.

Η εσωτερική επιφάνεια του σωλήνα πρέπει να είναι απαλλαγμένη από σκουριά, γρατζουνιές και άλλες ανωμαλίες της επιφάνειας.

Ανάγκη για την εξωτερική διαφορά.

≤Διάμετρο 40 +/- 0,2 mm
≥Ημέρα 40≤Διάμετρο 100 +/- 0,3 mm
≥Διάμετρο 100 +/- 0,5 mm

Επεξεργασία της επιφάνειας

Ra = 0,4 ~ 0,8 μικρών

Εφαρμογή

Σωλήνες από χάλυβα, χωρίς συγκόλληση ακριβείας, έλξης ή έλασης σε κρύο, για υδραυλική και πνευματική πίεση

Υπηρεσίες.Για χρήση αυτοκινήτων,χρήση μηχανών,σωλήνες κυλίνδρων πετρελαίου,χρήση μειωτικού κρούσματος μοτοσικλέτας,αυτοκινητικό κρούσμα

εσωτερικός κύλινδρος μειωτή κ.λπ.Αδιάβροχοι σωλήνες από χάλυβα για λέβητα χαμηλής και μεσαίας πίεσης, υψηλής πίεσης

Εργαλεία καύσης, ναυπηγεία, υδραυλική υπηρεσία, ραγδατοπυρίσπιση πετρελαίου, εξοπλισμός χημικών λιπασμάτων, εξοπλισμός λαδιού και κατασκευές.

υλικό

Χημική σύνθεση (%)

Σι Max.

Σι μέγιστο.

Μ

Π.Μάξ.

Στ ́αύξηση.

Στ 35

0.17

0.35

³0.40

0.025

0.025

Στ 45

0.21

0.35

³0.40

0.025

0.025

Στ 52

0.22

0.55

- Τι;1.60

0.025

0.025

μπορεί να προσθέσει τα ακόλουθα στοιχεία: Nb:- Τι;00,03%·Ti:- Τι;0.03%; V:- Τι;00,05%·Nb+Ti+V:- Τι;00,05%

Οι μηχανικές ιδιότητες του σωλήνα σε θερμοκρασία δωματίου

υλικό

Κρύο φινίρισμα (σκληρό)BK(+C)

Ψυχρή επεξεργασία (μαλακή)
(+LC)

Κρύο φινίρισμα και BKS με ελάφρυνση της πίεσης ((+SR)

Δυνατότητα τράβηξηςσβ/MPa)

Αμήκρυνσηδ5%)

Δυνατότητα τράβηξηςσβ/MPa)

Αμήκρυνσηδ5%)

Δυνατότητα τράβηξηςσβ/MPa)

Σημείο απόδοσης ((Mpa)

Αμήκρυνσηδ5%)

Στ 35

480

6

420

10

420

315

14

Στ 45

580

5

520

8

520

375

12

Στ 52

640

4

580

7

580

420

10

Η αντοχή στην ανόργανη κατάσταση πρέπει να είναι τουλάχιστον ίση με την αντοχή στη σύσφιξη του 50%.

Ανάλογα με τον διαφορετικό βαθμό παραμόρφωσης, η αντοχή στην ψυχρή εργασία (σκληρή) και η ψυχρή εργασία (μαλακή)

Κατά τον υπολογισμό, η κατάσταση ψυχρής εργασίας (σκληρή) πρέπει να είναι

τουλάχιστον 50% της αντοχής σε τράβηγμα ως θεμέλιο, και η ψυχρή εργασία (μαλακή) είναι 70%.

υλικό

Επενεργοποιημένο GBK ((+A)

Ομαλοποιημένη NBK ((+N)

Δυνατότητα τράβηξηςσβ/MPa)

Αμήκρυνσηδ5%)

Δυνατότητα τράβηξηςσβ/MPa)

Σημείο απόδοσης ((Mpa)

Αμήκρυνσηδ5%)

Στ 35

315

25

340 έως 470

235

25

Στ 45

390

21

440 έως 570

255

21

Στ 52

490

22

490-630

355

22

Η αντοχή στην ανόργανη κατάσταση πρέπει να είναι τουλάχιστον ίση με την αντοχή στη σύσφιξη του 50%.

Ανάλογα με τον διαφορετικό βαθμό παραμόρφωσης, η αντοχή στην ψυχρή εργασία (σκληρή) και στην ψυχρή εργασία (μαλακή)

Κατά τον υπολογισμό, η κατάσταση ψυχρής εργασίας (σκληρή) πρέπει να είναι

τουλάχιστον 50% της αντοχής σε τράβηγμα ως θεμέλιο, και η ψυχρή εργασία (μαλακή) είναι 70%.
