Ακραία άκρων από ανοξείδωτο ατσάλι χωρίς συγκόλληση

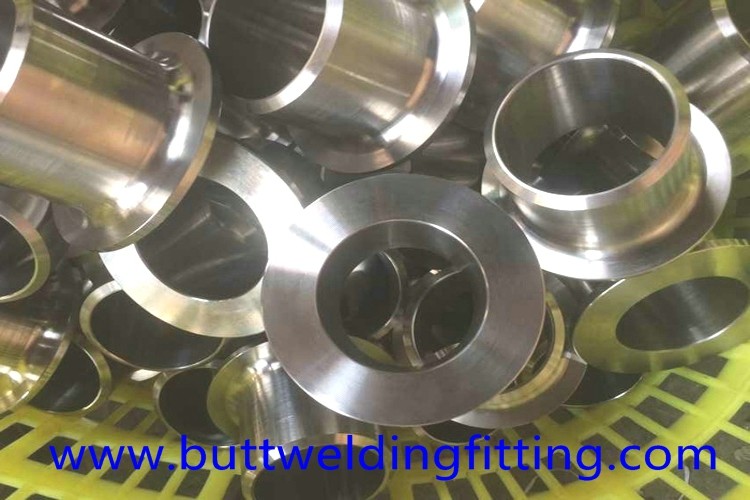

  • Butt Weld Seamless Stainless Steel Stub Ends

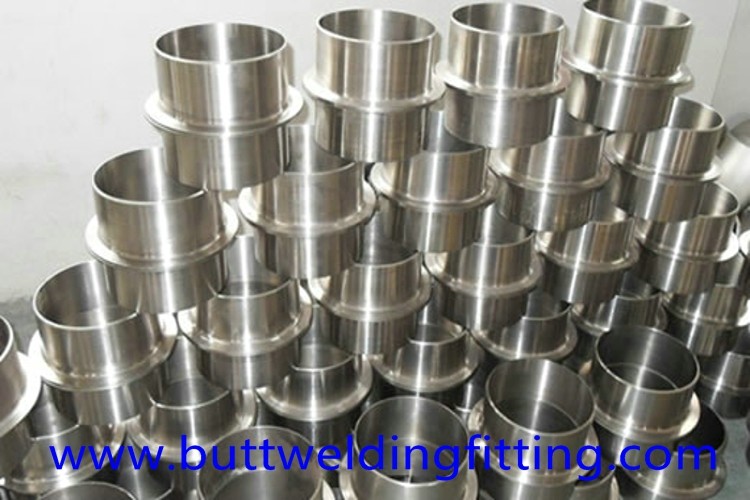

  • Butt Weld Seamless Stainless Steel Stub Ends

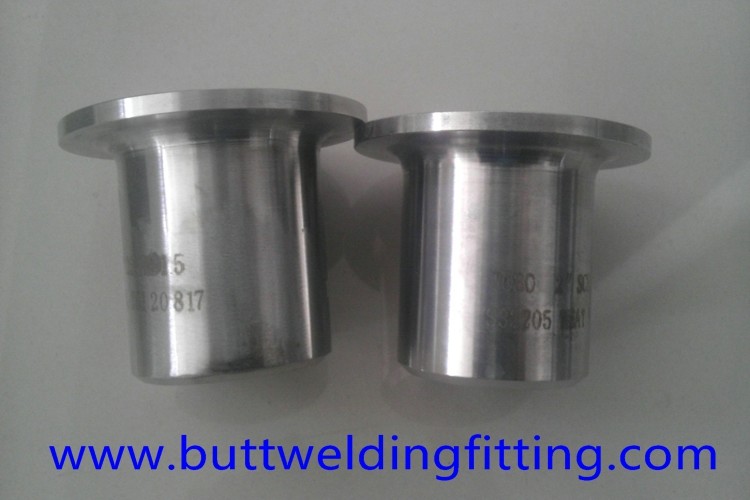

  • Butt Weld Seamless Stainless Steel Stub Ends

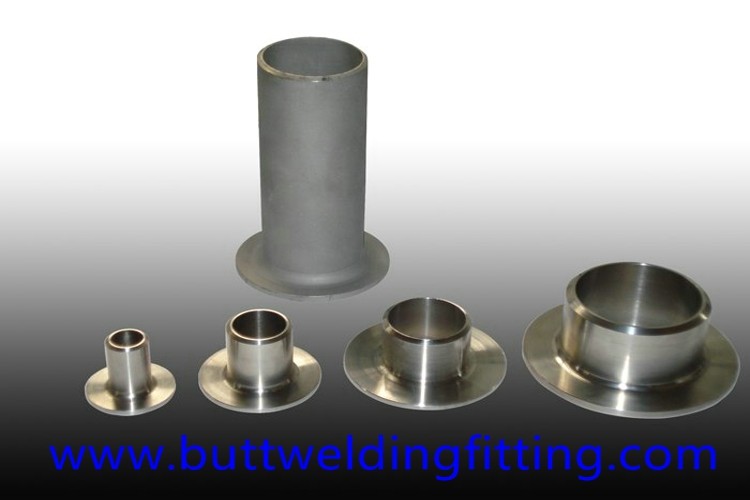

  • Butt Weld Seamless Stainless Steel Stub Ends
  • Butt Weld Seamless Stainless Steel Stub Ends
Τόπος καταγωγής Κίνα
Μάρκα Tobo
Πιστοποίηση ISO 9001:2015, SGS, BV
Αριθμό μοντέλου SS-STUBEND-SMLS-BW
Ποσότητα παραγγελίας min 1 Τεμάχιο
Τιμή USD 4-60 / Piece (Depends on material and size)
Συσκευασία λεπτομέρειες Θήκες από κόντρα πλακέ ή ξύλινες παλέτες με αδιάβροχο περιτύλιγμα, πρότυπο εξαγωγής
Χρόνος παράδοσης 10-30 ημέρες ανάλογα με την ποσότητα
Όροι πληρωμής L/C,T/T,Western Union
Δυνατότητα προσφοράς 30.000 κομμάτια το μήνα
Λεπτομέρειες
Όνομα προϊόντος Ακραία άκρων από ανοξείδωτο ατσάλι χωρίς συγκόλληση Εφαρμογή Σωληνώσεις ατμού υψηλής πίεσης
Τύπος σύνδεσης Συναρμολόγημα οπίσθους Κατασκευή Χωρίς ραφή
Βαθμός υλικού SS304, SS304L, SS316, SS316L Πρότυπο ΑΣΜΕ Β16.9
Εύρος Μεγεθών 1/2 ίντσα έως 24 ίντσα Πάχος Τοίχου Sch10S σε Sch160
Επισημαίνω

Σωλήνας κοντού άκρου με συγκόλληση κόλλησης

,

Άνευ ραφής τέλος στελεχών SS

,

εξαρτήματα ASME B16.9
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων
Ανοξείδωτα Άκρα (Stub Ends) Χωρίς Ραφή για Μετωπική Συγκόλληση (Butt Weld)
Επισκόπηση Προϊόντος

Τα ανοξείδωτα άκρα (stub ends) χωρίς ραφή για μετωπική συγκόλληση κατασκευάζονται από ανοξείδωτους σωλήνες χωρίς ραφή, παρέχοντας ομοιόμορφο πάχος τοιχώματος και σταθερές μηχανικές ιδιότητες σε ολόκληρη την περιφέρεια. Σχεδιασμένα σύμφωνα με το πρότυπο ASME B16.9, αυτά τα άκρα lap joint δημιουργούν ισχυρές, στεγανές συνδέσεις όταν συγκολλούνται μετωπικά στον αγωγό και συνδυάζονται με φλάντζες lap joint.

Επειδή το εξάρτημα διαμορφώνεται από έναν ενιαίο σωλήνα χωρίς ραφή, δεν υπάρχει διαμήκης ραφή συγκόλλησης που να αποτελεί αδύναμο σημείο υπό κυκλική καταπόνηση ή λειτουργία σε υψηλές θερμοκρασίες. Αυτό καθιστά τα άκρα χωρίς ραφή για μετωπική συγκόλληση ιδιαίτερα κατάλληλα για σωληνώσεις ατμού, θερμοηλεκτρικούς σταθμούς και άλλες εφαρμογές όπου η ακεραιότητα της συγκόλλησης και η διατήρηση της πίεσης είναι κρίσιμης σημασίας. Κάθε εξάρτημα διαθέτει λοξοτμήσεις συγκόλλησης μηχανουργικής ακριβείας που μειώνουν τον χρόνο συγκόλλησης στο εργοτάξιο και εξασφαλίζουν συγκολλήσεις πλήρους διείσδυσης.

Προδιαγραφές
Πρότυπο ASME B16.9
Κατασκευή Χωρίς ραφή
Ποιότητα Υλικού SS304, SS304L, SS316, SS316L
Εύρος Μεγεθών 1/2 Ίντσα έως 24 Ίντσες
Πάχος Τοιχώματος Sch10S έως Sch160
Τύπος Σύνδεσης Μετωπική Συγκόλληση (Butt Weld)
Λοξοτόμηση Συγκόλλησης Λοξοτόμηση 30 Μοιρών με Πρόσωπο Ρίζας (Root Face)
Επιφανειακή Επεξεργασία Αποξείδωση (Pickling), Παθητικοποίηση (Passivation)
Πιστοποίηση ISO 9001:2015
Κύρια Χαρακτηριστικά
  • Η κατασκευή χωρίς ραφή εξαλείφει τους κινδύνους της διαμήκους ραφής συγκόλλησης
  • Η σύνδεση μετωπικής συγκόλλησης παρέχει σύνδεσμο πλήρους αντοχής, ισοδύναμης με εκείνη του ίδιου του σωλήνα
  • Η κατεργασμένη με ακρίβεια λοξοτόμηση εξασφαλίζει ομαλή συγκόλληση και πλήρη διείσδυση
  • Το ομοιόμορφο πάχος τοιχώματος εγγυάται σταθερή ικανότητα συγκράτησης πίεσης
  • Κατάλληλο για ατμό υψηλής θερμοκρασίας και λειτουργία θερμικών κύκλων
  • Εξαιρετική διαστασιολογική ακρίβεια για γρήγορη εγκατάσταση στο εργοτάξιο
  • Παρέχονται πλήρη έγγραφα επιθεώρησης και πιστοποιητικά υλικών
Εφαρμογές
  • Συστήματα σωληνώσεων ατμού και συμπυκνωμάτων
  • Θερμοηλεκτρικοί και πυρηνικοί σταθμοί παραγωγής ενέργειας
  • Γραμμές διεργασιών υψηλής θερμοκρασίας
  • Συστήματα νερού τροφοδοσίας λεβήτων
  • Βιομηχανικά δίκτυα θέρμανσης
Διασφάλιση Ποιότητας

Ο ανοξείδωτος σωλήνας χωρίς ραφή που χρησιμοποιείται για την παραγωγή προέρχεται από διαπιστευμένα χαλυβουργεία με πιστοποιητικά EN 10204 3.1. Κατά την κατασκευή, κάθε άκρο χωρίς ραφή για μετωπική συγκόλληση ελέγχεται για την ομοιομορφία του πάχους τοιχώματος, τη γεωμετρία της λοξοτόμησης και τυχόν επιφανειακά ελαττώματα. Μπορούν να εκτελεστούν υδροστατικές δοκιμές και έλεγχος με δινορρεύματα (eddy current) για την επαλήθευση της ακεραιότητας του σώματος χωρίς ραφή.

Το πιστοποιημένο κατά ISO 9001:2015 σύστημα ποιότητας μας καλύπτει ολόκληρη την αλυσίδα παραγωγής και οι επιθεωρητές μας διαθέτουν εκτεταμένη εμπειρία σε διεθνή έργα σωληνώσεων ατμού στην Ευρώπη, τη Μέση Ανατολή και τη Νοτιοανατολική Ασία. Είμαστε σίγουροι για τη μακροπρόθεσμη αξιοπιστία των εξαρτημάτων μας χωρίς ραφή.

Συχνές Ερωτήσεις
Ποιο είναι το πλεονέκτημα των άκρων (stub ends) χωρίς ραφή έναντι των συγκολλητών;
Τα ανοξείδωτα άκρα (stub ends) χωρίς ραφή δεν έχουν διαμήκη ραφή συγκόλλησης, γεγονός που εξαλείφει τον κίνδυνο ελαττωμάτων συγκόλλησης και παρέχει ομοιόμορφη αντοχή σε όλη την περιφέρεια. Προτιμώνται για εφαρμογές ατμού υψηλής πίεσης και κυκλικών καταπονήσεων.
Ποια μέθοδος συγκόλλησης πρέπει να χρησιμοποιηθεί για την εγκατάσταση;
Τα άκρα μετωπικής συγκόλλησης εγκαθίστανται συνήθως με συγκόλληση TIG για μικρές διαμέτρους και μικρότερο πάχος τοιχώματος, ή με SMAW για μεγαλύτερα μεγέθη. Η μηχανουργικά επεξεργασμένη λοξοτόμηση 30 μοιρών επιτρέπει συγκόλληση πλήρους διείσδυσης με τον αντίστοιχο σωλήνα.
Μπορείτε να παρέχετε άκρα χωρίς ραφή άνω των 24 ιντσών;
Οι ανοξείδωτοι σωλήνες χωρίς ραφή είναι συνήθως διαθέσιμοι έως 24 ίντσες. Για μεγαλύτερες διαμέτρους, προσφέρουμε συγκολλητή κατασκευή με πλήρη ραδιογραφικό έλεγχο σε ισοδύναμα επίπεδα ποιότητας.
Προμηθεύετε τις αντίστοιχες φλάντζες lap joint;
Ναι. Μπορούμε να προμηθεύσουμε αντίστοιχες φλάντζες lap joint στην ίδια ποιότητα υλικού και πρότυπο, εξασφαλίζοντας τέλεια διαστασιολογική συμβατότητα και απλοποιώντας τις προμήθειές σας.
