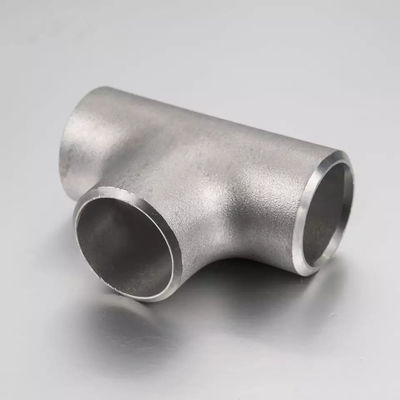

Θαλάσσιο υπεράκτιο υψηλής πίεσης από ανοξείδωτο χάλυβα Butt weld tee 2500lbs SCH80S 316L
| Τόπος καταγωγής | Σαγκάη, Κίνα |
|---|---|
| Μάρκα | WNRLN |
| Πιστοποίηση | ISO 9001:2015, DNV/ABS/Lloyds Register Compliant, NACE MR0175 |
| Αριθμό μοντέλου | MO2500-TEE-316L |
| Ποσότητα παραγγελίας min | 10 τεμάχια |
| Τιμή | USD 35-500 / Piece |
| Συσκευασία λεπτομέρειες | Αξιόπλοες ξύλινες θήκες με προστασία VCI ναυτικής ποιότητας και πλήρη τεκμηρίωση ταξινόμησης |
| Χρόνος παράδοσης | 10-15 εργάσιμες ημέρες για το απόθεμα, 25-40 ημέρες για την παραγωγή με έρευνα ταξινόμησης |
| Όροι πληρωμής | T/T,L/C,Western Union |
| Δυνατότητα προσφοράς | 3000 τεμάχια το μήνα |
Λεπτομέρειες
| Όνομα προϊόντος | Μπλουζάκι συγκόλλησης από ανοξείδωτο χάλυβα βαθμού θαλάσσιας υπεράκτιας 2500 λίβρες | Εκτίμηση πίεσης | Κατηγορία 2500 (2500 λίβρες) |
|---|---|---|---|
| Βαθμός υλικού | ASTM A403 WP316L / 1,4404 | Αντοχή στη διάβρωση | PREN ≥24, βαθμός θαλασσινού νερού |
| Ναυτική Ταξινόμηση | Συμβατό με DNV, ABS, Lloyds Register, BV | Εφαρμογή | Offshore Platform, FPSO, Subsea Manifold, Marine Engineering |
| Επισημαίνω | Θάλασσας Offshore Tee,μπλουζάκι συγκόλλησης υψηλής πίεσης,2500 λίβρες ανοξείδωτο Tee 316L |
||
Περιγραφή προϊόντων
Μαρινό Τεμάχιο Σύνδεσης Υψηλής Πίεσης από Ανοξείδωτο Χάλυβα για Συγκόλληση με Ελάσματα 2500lbs SCH80S 316L
Το Μαρινό Τεμάχιο Σύνδεσης Υψηλής Πίεσης από Ανοξείδωτο Χάλυβα για Συγκόλληση με Ελάσματα είναι ειδικά σχεδιασμένο για τις ακραίες συνθήκες των υπεράκτιων πλατφορμών πετρελαίου και φυσικού αερίου, των πλοίων FPSO και των έργων θαλάσσιας μηχανικής. Κατασκευασμένο από ASTM A403 WP316L με ενισχυμένη περιεκτικότητα σε μολυβδένιο (2,0-3,0%) για ανώτερη αντοχή στη διάβρωση από ρωγμές και κοιλότητες σε θαλασσινό νερό και ατμόσφαιρες πλούσιες σε χλωρίδια, αυτό το τεμάχιο σύνδεσης υψηλής πίεσης είναι σχεδιασμένο σύμφωνα με το ASME B16.9 με πάχος τοιχώματος επαρκές για ονομαστική πίεση 2500lbs (Class 2500) σε θερμοκρασία περιβάλλοντος. Το ελάχιστο πάχος τοιχώματος SCH80S σε συνδυασμό με το υλικό WP316L προσφέρει PREN ≥24 για αντοχή στη διάβρωση από ρωγμές χλωριδίων, ισοδύναμο με τις απαιτήσεις για χρήση σε θαλασσινό νερό. Κάθε μαρινό τεμάχιο σύνδεσης υψηλής πίεσης από ανοξείδωτο χάλυβα για συγκόλληση με ελάσματα υποβάλλεται σε υδροστατική δοκιμή πίεσης στο 1,5* της ονομαστικής πίεσης, με NDT και πλήρη τεκμηρίωση πιστοποίησης που υποστηρίζει τις απαιτήσεις ταξινόμησης πλοίων DNV, ABS και Lloyds Register.
Τεχνικές Προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|---|
| Βαθμός Υλικού | ASTM A403 WP316L / UNS S31603 / 1.4404 |
| Ονομαστική Πίεση | Class 2500 (2500 lbs) σύμφωνα με την ισοδύναμη Κατηγορία Πίεσης ASME B16.5 |
| Τύπος | Ίσο Τεμάχιο Σύνδεσης / Μειωτικό Τεμάχιο Σύνδεσης |
| Εύρος Μεγεθών | 1/2" - 12" (DN15 - DN300) για Ονομαστική Πίεση 2500lbs |
| Πάχος Τοιχώματος | Ελάχιστο SCH80S (SCH160, XXS για Μεγαλύτερα Μεγέθη) |
| Πρότυπο | ASME B16.9, ASTM A403, NACE MR0175 |
| Αντοχή στη Διάβρωση | PREN ≥24, Κρίσιμη Θερμοκρασία Διάβρωσης (CPT) ≥25°C σύμφωνα με ASTM G48 |
| Θαλάσσια Ταξινόμηση | Σχεδιασμένο σύμφωνα με τις απαιτήσεις DNV, ABS, Lloyds Register, BV |
| Δοκιμές | Υδροστατική Δοκιμή 1,5* MAWP, Διαθέσιμα RT/PT/PMI |
| Προστασία Επιφάνειας | Πικλισμένο και Παθητικοποιημένο, Προαιρετική Επίστρωση Θαλάσσιας Ποιότητας |
Βασικά Πλεονεκτήματα & Πεδία Εφαρμογής
- Ανώτερη Αντοχή στη Διάβρωση από Θαλασσινό Νερό: Το μαρινό τεμάχιο σύνδεσης υψηλής πίεσης από ανοξείδωτο χάλυβα WP316L για συγκόλληση με ελάσματα με 2,0-3,0% μολυβδένιο παρέχει PREN ≥24, προσφέροντας αποδεδειγμένη αντοχή στη διάβρωση από ρωγμές και κοιλότητες σε περιβάλλοντα πλούσια σε χλωρίδια, συμπεριλαμβανομένων των ζωνών ψεκασμού και των υποβρύχιων υπηρεσιών
- Χωρητικότητα Υψηλής Πίεσης 2500lbs: Το ελάχιστο πάχος τοιχώματος SCH80S διασφαλίζει ότι το τεμάχιο σύνδεσης για συγκόλληση με ελάσματα περιέχει με ασφάλεια τις ονομαστικές πιέσεις έως την κατηγορία 2500, κατάλληλο για υδραυλικά συστήματα υψηλής πίεσης, χημικές εγχύσεις και γραμμές ελέγχου κεφαλής φρεατίου σε υπεράκτιες εγκαταστάσεις
- Υπεράκτιες Πλατφόρμες Παραγωγής: Σχεδιασμένο για σωληνώσεις διεργασιών στην επιφάνεια, συστήματα άντλησης θαλασσινού νερού, δακτυλίους πυρόσβεσης και συστήματα διαχείρισης παραγόμενου νερού σε σταθερές και πλωτές πλατφόρμες παραγωγής
- Πλοία FPSO & FLNG: Η θαλάσσια αντοχή στη διάβρωση σε συνδυασμό με την ονομαστική πίεση υψηλής πίεσης καλύπτει τις απαιτητικές απαιτήσεις σωληνώσεων διεργασιών και βοηθητικών συστημάτων στα πλοία FPSO υπό δυναμικές συνθήκες κίνησης του πλοίου
- Υποβρύχιες Μανιφάλδες & Πλατφόρμες: Το υλικό WP316L με ονομαστική πίεση 2500lbs είναι κατάλληλο για σωληνώσεις μανιφολντ υποβρύχιων συστημάτων παραγωγής που λειτουργούν σε ακραία βάθη και πιέσεις νερού
- Θαλάσσια Μηχανική & Ναυπηγική: Πιστοποιημένο για σωληνώσεις ψύξης θαλασσινού νερού, επεξεργασίας υδάτων έρματος και πυροσβεστικών συστημάτων σε ναυτικά και εμπορικά πλοία που απαιτούν έγκριση από εταιρείες ταξινόμησης πλοίων
Συχνές Ερωτήσεις
Τι καθιστά αυτά τα τεμάχια σύνδεσης από ανοξείδωτο χάλυβα για συγκόλληση με ελάσματα κατάλληλα για υπεράκτιες θαλάσσιες εφαρμογές;
Το μαρινό τεμάχιο σύνδεσης υψηλής πίεσης από ανοξείδωτο χάλυβα WP316L για συγκόλληση με ελάσματα είναι ειδικά πιστοποιημένο για υπεράκτια χρήση μέσω πολλαπλών χαρακτηριστικών. Η περιεκτικότητα 2,0-3,0% σε μολυβδένιο παρέχει τον κρίσιμο αριθμό ισοδυναμίας αντοχής στη διάβρωση (PREN ≥24) που απαιτείται για την αντοχή στη διάβρωση από θαλασσινό νερό και θαλάσσιες ατμόσφαιρες. Η ονομαστική πίεση 2500lbs φιλοξενεί τα συστήματα υψηλής πίεσης που είναι κοινά στις υπεράκτιες πλατφόρμες. Το πάχος τοιχώματος SCH80S παρέχει επιπλέον περιθώριο διάβρωσης πέραν των απαιτήσεων πίεσης. Οι έλεγχοι κατασκευής διασφαλίζουν τη συμμόρφωση με το NACE MR0175 για χρήση σε όξινη υπηρεσία όταν μπορεί να υπάρχει H2S στα παραγόμενα υγρά. Και το πλήρες πακέτο πιστοποίησης υλικού με δοκιμές PMI υποστηρίζει τις απαιτήσεις ιχνηλασιμότητας των κύριων εταιρειών ταξινόμησης πλοίων, συμπεριλαμβανομένων των DNV, ABS, Lloyds Register και Bureau Veritas για έγκριση υπεράκτιας εγκατάστασης.
Πώς επηρεάζει η ονομαστική πίεση 2500lbs το πάχος τοιχώματος και το βάρος του εξαρτήματος σύνδεσης;
Η ονομαστική πίεση 2500lbs για το μαρινό τεμάχιο σύνδεσης υψηλής πίεσης από ανοξείδωτο χάλυβα για συγκόλληση με ελάσματα απαιτεί σημαντικά παχύτερα τοιχώματα από τα τυπικά εξαρτήματα SCH40 ή SCH80. Για παράδειγμα, ένα τεμάχιο σύνδεσης για συγκόλληση με ελάσματα 4" NPS Class 2500 σε WP316L απαιτεί συνήθως πάχος τοιχώματος ισοδύναμο με SCH160 ή XXS, το οποίο είναι περίπου 3-4 φορές παχύτερο από το τυπικό SCH40. Αυτό το αυξημένο πάχος τοιχώματος προσφέρει διπλά οφέλη: ασφαλή συγκράτηση πίεσης για συστήματα υψηλής πίεσης σε υπεράκτιες εγκαταστάσεις και επιπλέον περιθώριο διάβρωσης που επεκτείνει τη διάρκεια ζωής σε επιθετικά θαλάσσια περιβάλλοντα. Τα παχύτερα τοιχώματα αυξάνουν επίσης το βάρος του εξαρτήματος, το οποίο επηρεάζει τον σχεδιασμό των στηριγμάτων σωληνώσεων. Παρέχουμε λεπτομερή σχέδια διαστάσεων με ακριβή βάρη για μηχανική ενσωμάτωση, και η τεχνική μας ομάδα μπορεί να βοηθήσει με δεδομένα εισόδου ανάλυσης τάσεων σωληνώσεων για το υπεράκτιο έργο σας.
Τι πιστοποιήσεις εταιρειών θαλάσσιας ταξινόμησης υποστηρίζετε;
Το πρόγραμμα κατασκευής μαρινών τεμαχίων σύνδεσης υψηλής πίεσης από ανοξείδωτο χάλυβα για συγκόλληση με ελάσματα είναι σχεδιασμένο να υποστηρίζει την πιστοποίηση από κύριες εταιρείες θαλάσσιας ταξινόμησης, συμπεριλαμβανομένων των DNV (Det Norske Veritas), ABS (American Bureau of Shipping), Lloyds Register, Bureau Veritas (BV) και China Classification Society (CCS). Παρέχουμε το πλήρες πακέτο τεκμηρίωσης που απαιτείται για την έγκριση από εταιρείες ταξινόμησης: πιστοποιητικά δοκιμών υλικού EN 10204 3.1, εκθέσεις υδροστατικών δοκιμών πίεσης, εκθέσεις NDT (RT, PT, PMI), αρχεία θερμικής επεξεργασίας και τεκμηρίωση διαδικασίας κατασκευής. Για έργα που απαιτούν την παρουσία επιθεωρητή της εταιρείας ταξινόμησης κατά τη διάρκεια των δοκιμών, μπορούμε να συντονίσουμε την παρουσία του επιθεωρητή στις εγκαταστάσεις μας κατά την παραγωγή και την τελική επιθεώρηση. Η έγκαιρη εμπλοκή με τις απαιτήσεις ταξινόμησής σας μας βοηθά να διασφαλίσουμε ότι όλα τα παραδοτέα πιστοποίησης πληρούνται εντός χρονοδιαγράμματος.
