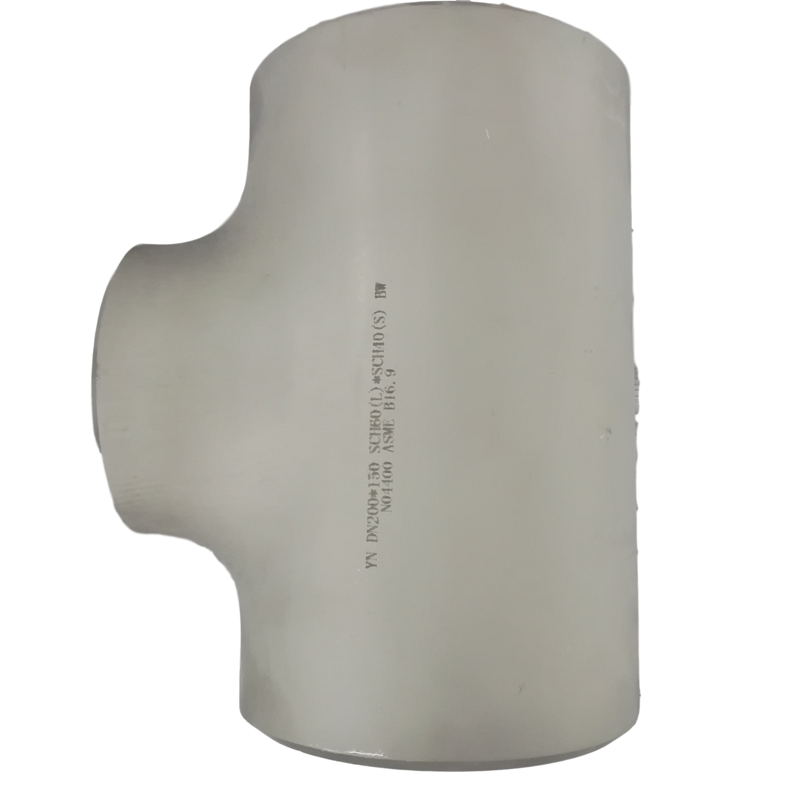

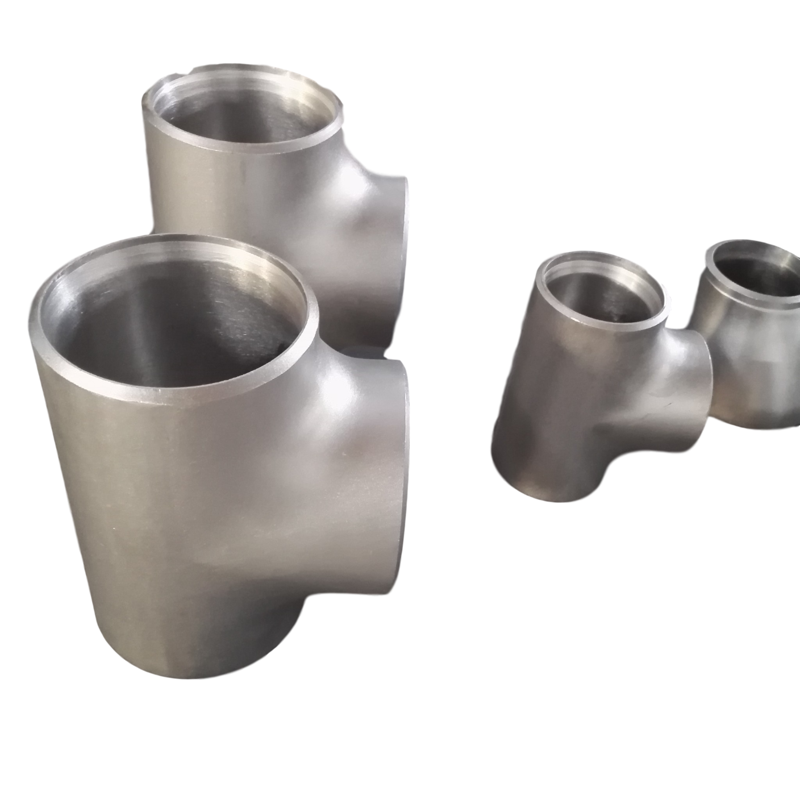

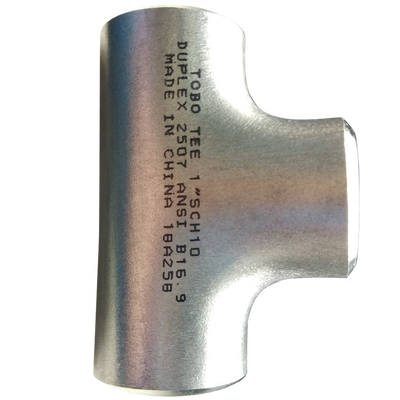

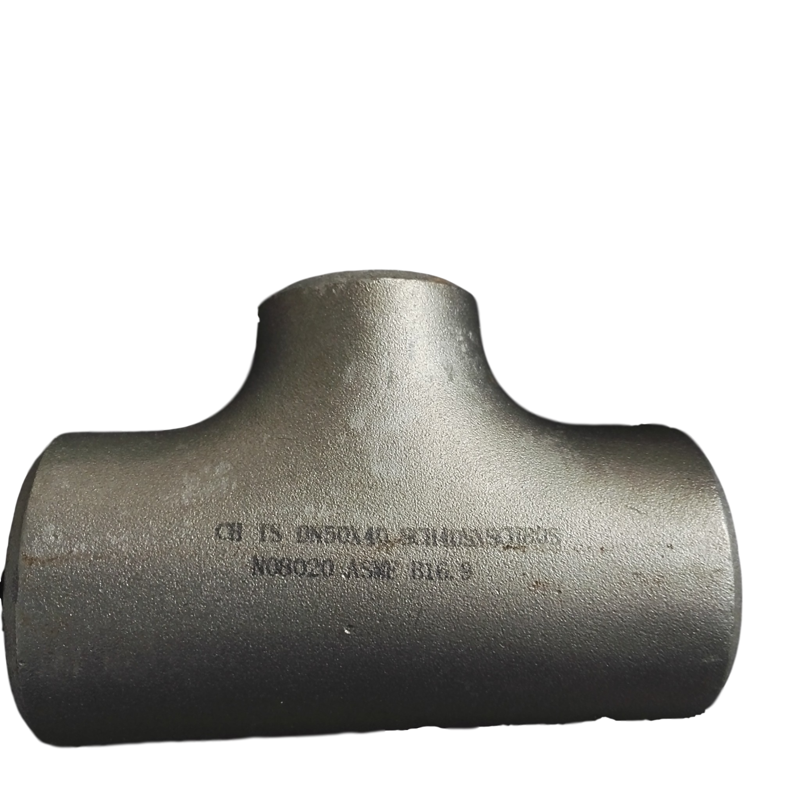

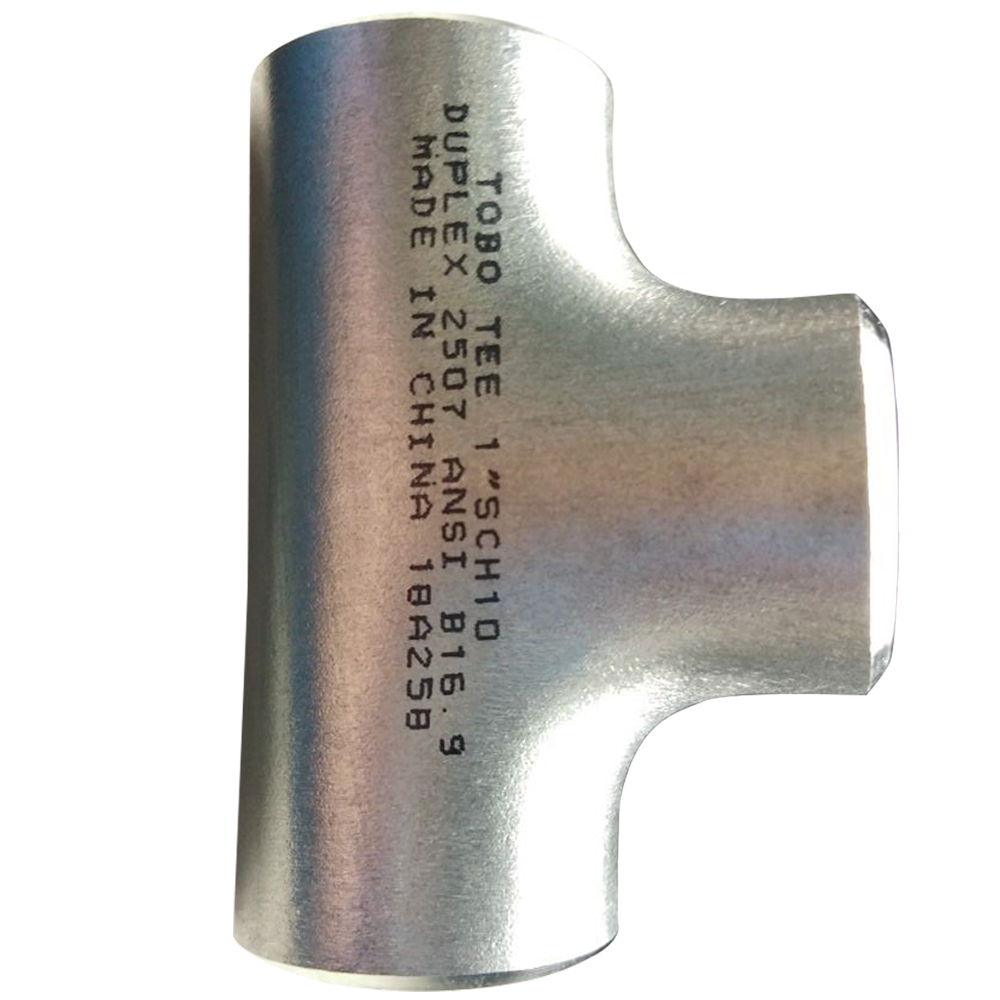

Μπλουζάκι συγκόλλησης από ανοξείδωτο χάλυβα κλάσης υψηλής πίεσης 600 ASTM A403 WP304L
| Τόπος καταγωγής | Zhejiang, Κίνα |
|---|---|
| Μάρκα | WNRLN |
| Πιστοποίηση | ISO 9001:2015, ASME B16.9 Compliant |
| Αριθμό μοντέλου | HP600-RT-WP304L |
| Ποσότητα παραγγελίας min | 10 τεμάχια |
| Τιμή | USD 18-200 / Piece |
| Συσκευασία λεπτομέρειες | Ξύλινες θήκες με ατομική προστασία τοποθέτησης |
| Χρόνος παράδοσης | 5-7 εργάσιμες ημέρες για το απόθεμα, 15-25 ημέρες για την παραγωγή |
| Όροι πληρωμής | T/T,L/C,Western Union |
| Δυνατότητα προσφοράς | 8000 κομμάτια το μήνα |
Λεπτομέρειες
| Όνομα προϊόντος | Μειωτικό μπλουζάκι από ανοξείδωτο χάλυβα κατηγορίας 600 υψηλής πίεσης | Τάξη πίεσης | Class 600 (PN100) |
|---|---|---|---|
| Βαθμός υλικού | ASTM A403 WP304L | Τύπος | Μειωτικό μπλουζάκι (άνισο μπλουζάκι) |
| Πάχος Τοίχου | SCH80 / SCH80S / SCH160 | Εφαρμογή | Ατμός υψηλής πίεσης, υδραυλικά συστήματα, διεργασία διυλιστηρίου, χημική έγχυση |
| Επισημαίνω | μπλουζάκι μείωσης υψηλής πίεσης,Στόμιο από ανοξείδωτο χάλυβα κλάσης 600,Εξάρτημα συγκόλλησης με εγκοπή WP304L |
||
Περιγραφή προϊόντων
Τετράγωνο μείωσης από ανοξείδωτο χάλυβα υψηλής πίεσης Κλάσης 600 ASTM A403 WP304L
Το Τετράγωνο μείωσης από ανοξείδωτο χάλυβα υψηλής πίεσης Κλάσης 600 έχει σχεδιαστεί και κατασκευαστεί για να αντέχει σε απαιτητικές συνθήκες σωληνώσεων υψηλής πίεσης. Κατασκευασμένο από ωστενιτικό ανοξείδωτο χάλυβα ASTM A403 Βαθμού WP304L, αυτό το τετράγωνο μείωσης με ονομαστική πίεση Κλάσης 600 συμμορφώνεται με τα πρότυπα διαστάσεων ASME B16.9 με ονομαστικές τιμές πίεσης-θερμοκρασίας σύμφωνα με τις προδιαγραφές αντιστοίχισης φλάντζας ASME B16.5 Κλάσης 600.
Η διαμόρφωση μείωσης επιτρέπει απρόσκοπτη μετάβαση διαμέτρου σε συνδέσεις διακλάδωσης, διατηρώντας παράλληλα πλήρη ακεραιότητα πίεσης. Κάθε τετράγωνο μείωσης από ανοξείδωτο χάλυβα υψηλής πίεσης Κλάσης 600 διαθέτει βελτιστοποιημένο πάχος τοιχώματος για συγκράτηση πίεσης, ακριβή προετοιμασία άκρου με λοξότμηση και πλήρη ανόπτηση σε διάλυμα για να διασφαλιστούν ομοιόμορφες μηχανικές ιδιότητες. Αυτό το εξάρτημα έχει σχεδιαστεί για εφαρμογές που περιλαμβάνουν γραμμές ατμού υψηλής πίεσης, υδραυλικά συστήματα και σωληνώσεις διεργασιών όπου η αξιόπιστη συγκράτηση πίεσης είναι απαραίτητη.
Τεχνικές Προδιαγραφές
| Παράμετρος | Προδιαγραφή |
|---|---|
| Βαθμός Υλικού | ASTM A403 WP304L / UNS S30403 / 1.4307 |
| Κλάση Πίεσης | Κλάση 600 (PN100 σύμφωνα με το ισοδύναμο EN 1092-1) |
| Τύπος | Τετράγωνο μείωσης (Άνισο Τετράγωνο) |
| Εύρος Μεγέθους | 1/2" - 24" (DN15 - DN600) |
| Πάχος Τοιχώματος | SCH80 / SCH80S / SCH160 (ανάλογα με τις απαιτήσεις μεγέθους) |
| Πρότυπο | ASME B16.9, ASTM A403, Κλάση Πίεσης ASME B16.5 |
| Κατασκευή | Χωρίς συγκόλληση (έως 24"), Με συγκόλληση (26" και άνω) |
| Προετοιμασία Άκρου | Άκρο με λοξότμηση σύμφωνα με ASME B16.25, 37.5° ±2.5° |
| Δοκιμές | Υδροστατική Δοκιμή, Διαθέσιμη Ακτινογραφική Δοκιμή (RT) |
| Εύρος Θερμοκρασίας | -196°C έως +400°C (σύμφωνα με τους πίνακες μείωσης πίεσης) |
Βασικά Πλεονεκτήματα & Πεδία Εφαρμογής
- Πιστοποιημένη Ονομαστική Πίεση Κλάσης 600: Κάθε τετράγωνο μείωσης από ανοξείδωτο χάλυβα υψηλής πίεσης Κλάσης 600 έχει σχεδιαστεί με πάχος τοιχώματος κατάλληλο για την κλάση πίεσης PN100/Κλάσης 600, επαληθευμένο μέσω υδροστατικής δοκιμής στο 1.5x της ονομαστικής πίεσης
- Αξιόπιστη Μετάβαση Διαμέτρου: Ο σχεδιασμός μείωσης επιτρέπει ομαλή μετάβαση ροής από μεγαλύτερο κύριο σωλήνα σε μικρότερη διακλάδωση, ελαχιστοποιώντας την αναταραχή ροής και τη διάβρωση στο σημείο σύνδεσης της διακλάδωσης υπό συνθήκες υψηλής πίεσης
- Συστήματα Ατμού Υψηλής Πίεσης: Κατάλληλο για δίκτυα διανομής υπερθερμασμένου ατμού σε σταθμούς παραγωγής ενέργειας και βιομηχανικές εγκαταστάσεις που απαιτούν συγκράτηση πίεσης Κλάσης 600
- Υδραυλικά & Πνευματικά Συστήματα: Σχεδιασμένο για διανομή υδραυλικού λαδιού υψηλής πίεσης και πεπιεσμένου αερίου με επαληθευμένη ακεραιότητα πίεσης και στεγανότητα
- Μονάδες Διεργασιών Διυλιστηρίων: Ιδανικό για υδροεπεξεργασία, καταλυτική αναμόρφωση και άλλες σωληνώσεις μονάδων διυλιστηρίων που λειτουργούν σε αυξημένες πιέσεις
- Συστήματα Χημικής Έγχυσης: πληροί τις απαιτήσεις για γραμμές χημικής έγχυσης και δοσομέτρησης υψηλής πίεσης σε πετροχημικές εγκαταστάσεις και εγκαταστάσεις υπεράκτιας επεξεργασίας
Συχνές Ερωτήσεις
Ε: Τι σημαίνει η ονομαστική πίεση Κλάσης 600 για ένα τετράγωνο μείωσης από ανοξείδωτο χάλυβα;
Α: Η ονομαστική πίεση Κλάσης 600 για το τετράγωνο μείωσης από ανοξείδωτο χάλυβα αντιστοιχεί στο σύστημα ονομαστικής πίεσης-θερμοκρασίας που ορίζεται στο ASME B16.5 για φλάντζες Κλάσης 600. Σε θερμοκρασία περιβάλλοντος (έως 38°C), η μέγιστη επιτρεπόμενη πίεση λειτουργίας για την Κλάση 600 είναι περίπου 102 bar (1480 psi) για υλικό WP304L. Καθώς η θερμοκρασία λειτουργίας αυξάνεται, η επιτρεπόμενη πίεση μειώνεται σύμφωνα με τους τυπικούς πίνακες μείωσης. Τα τετράγωνα μείωσης από ανοξείδωτο χάλυβα υψηλής πίεσης Κλάσης 600 διαθέτουν αναλογικά παχύτερα τοιχώματα (συνήθως SCH80 ή SCH160 για μικρότερα μεγέθη) για να διατηρούν πλήρη συγκράτηση πίεσης Κλάσης 600. Κάθε εξάρτημα έχει σχεδιαστεί για να αντιστοιχεί στην ικανότητα πίεσης συνδέσεων με φλάντζες Κλάσης 600, διασφαλίζοντας ακεραιότητα πίεσης σε ολόκληρο το σύστημα.
Ε: Μπορείτε να προμηθεύσετε τετράγωνα μείωσης υψηλής πίεσης με μη τυπικούς συνδυασμούς μεγεθών;
Α: Ναι, κατασκευάζουμε προσαρμοσμένα τετράγωνα μείωσης από ανοξείδωτο χάλυβα υψηλής πίεσης Κλάσης 600 με συνδυασμούς μεγεθών που καθορίζονται από τον πελάτη. Κοινές διαμορφώσεις μείωσης περιλαμβάνουν 6"x4", 8"x6", 10"x8", 12"x6" και άλλους μη τυπικούς συνδυασμούς. Κάθε προσαρμοσμένο τετράγωνο μείωσης έχει σχεδιαστεί με κατάλληλη ενίσχυση στη διασταύρωση της διακλάδωσης σύμφωνα με τους κανόνες αντικατάστασης περιοχής ASME B16.3, όταν εφαρμόζεται. Το πάχος τοιχώματος της εξόδου της διακλάδωσης έχει το κατάλληλο μέγεθος για τη μικρότερη διάμετρο, διατηρώντας παράλληλα την πλήρη ονομαστική πίεση Κλάσης 600. Όλοι οι προσαρμοσμένοι σχεδιασμοί υποστηρίζονται από την μηχανολογική μας αναθεώρηση και την επικύρωση μέσω υδροστατικής δοκιμής πίεσης.
Ε: Ποια είναι η διαφορά μεταξύ SCH80 και Κλάσης 600 για τετράγωνα με λοξότμηση;
Α: Το πρόγραμμα (SCH80, SCH160) ορίζει το πάχος τοιχώματος για ένα δεδομένο μέγεθος σωλήνα, ενώ η Κλάση 600 ορίζει την ονομαστική πίεση-θερμοκρασία. Για τα τετράγωνα μείωσης από ανοξείδωτο χάλυβα υψηλής πίεσης Κλάσης 600, το πάχος τοιχώματος SCH80 για NPS 1/2"-8" πληροί γενικά τις απαιτήσεις Κλάσης 600, ενώ τα μεγαλύτερα μεγέθη ενδέχεται να απαιτούν SCH160 ή προσαρμοσμένο πάχος τοιχώματος για να ικανοποιήσουν τις ονομαστικές πιέσεις Κλάσης 600. Η σχέση μεταξύ προγράμματος και κλάσης εξαρτάται από τον βαθμό υλικού, το μέγεθος και τη θερμοκρασία. Πραγματοποιούμε μηχανολογική επαλήθευση για κάθε συνδυασμό μεγέθους και προγράμματος για να επιβεβαιώσουμε τη συμμόρφωση με την Κλάση 600. Η τεχνική μας ομάδα μπορεί να παρέχει την κατάλληλη σύσταση πάχους τοιχώματος με βάση τις συγκεκριμένες συνθήκες σχεδιασμού σας, συμπεριλαμβανομένης της πίεσης, της θερμοκρασίας και της αντοχής στη διάβρωση.
