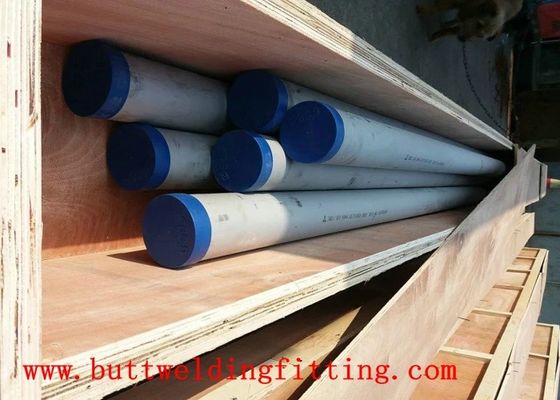

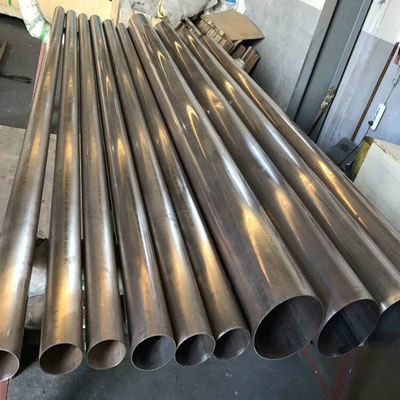

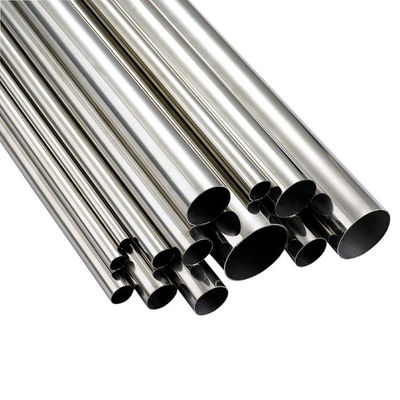

Σωλήνας χωρίς συγκόλληση από διπλό ανοξείδωτο χάλυβα υψηλής αντοχής S31803 2205 για δοχεία πίεσης λεπτού τοιχώματος

Σωλήνας χωρίς συγκόλληση από διπλό ανοξείδωτο χάλυβα υψηλής αντοχής S31803 για Σχεδιασμό Δοχείων Πίεσης Λεπτού Τοιχώματος

Ο σωλήνας χωρίς συγκόλληση από διπλό ανοξείδωτο χάλυβα S31803 (κοινώς γνωστός ως 2205, EN 1.4462) προσφέρει περίπου διπλάσια αντοχή διαρροής από τον συμβατικό ωστενιτικό ανοξείδωτο χάλυβα 316L, επιτρέποντας στους μηχανικούς να σχεδιάζουν δοχεία πίεσης, εναλλάκτες θερμότητας και συστήματα σωληνώσεων διεργασιών με σημαντικά λεπτότερους τοιχώματα. Με ελάχιστη αντοχή διαρροής 450 MPa (65 ksi) σε σύγκριση με 170 MPa για το 316L, ο διπλός σωλήνας S31803 επιτρέπει μειώσεις πάχους τοιχώματος κατά 30-50 τοις εκατό, διατηρώντας ταυτόσημες ονομαστικές τιμές συγκράτησης πίεσης σύμφωνα με τους κανόνες σχεδιασμού ASME Boiler and Pressure Vessel Code Section VIII Division 1. Αυτή η προσέγγιση σχεδιασμού δοχείων πίεσης λεπτού τοιχώματος μεταφράζεται άμεσα σε μειωμένο βάρος υλικού, χαμηλότερο κόστος κατανάλωσης υλικών κατασκευής και συγκόλλησης, μειωμένες απαιτήσεις δομικής υποστήριξης και απλοποιημένη διαχείριση και υλικοτεχνική υποστήριξη εγκατάστασης, ενώ παράλληλα προσφέρει ανώτερη αντοχή στη διάβρωση από χλωριούχα με τιμή PREN 34 ή υψηλότερη.

Η ισορροπημένη μικροδομή φερρίτη-ωστενίτη (περίπου 50 τοις εκατό κάθε φάσης) συνδυάζει την υψηλή αντοχή και την αντοχή στη διάβρωση υπό τάση χλωριούχων της φερριτικής φάσης με την ανθεκτικότητα και τη συγκολλησιμότητα της ωστενιτικής φάσης. Αυτή η μοναδική δομή διπλής φάσης παρέχει εξαιρετική αντοχή στη διάβρωση υπό τάση σε περιβάλλοντα που περιέχουν χλωριούχα, όπου τα τυπικά ανοξείδωτα χάλυβα 304 και 316 είναι ευάλωτα σε καταστροφική αστοχία. Κάθε σωλήνας υποβάλλεται σε ανόπτηση διάλυσης σε θερμοκρασία 1020-1100 βαθμών Κελσίου, ακολουθούμενη από ταχεία ψύξη με νερό για την επίτευξη της βέλτιστης ισορροπίας φάσεων, η οποία επαληθεύεται με μέτρηση σημείων μεταλλογραφίας ASTM E562 σε δακτυλίους δείγματος από κάθε παρτίδα θερμικής επεξεργασίας. Πιστοποιημένο σύμφωνα με το NACE MR0175/ISO 15156 για χρήση σε όξινη υπηρεσία σε περιβάλλοντα πετρελαίου και φυσικού αερίου που περιέχουν H2S έως το Επίπεδο VI σοβαρότητας, με αποδεδειγμένη αντοχή στη διάβρωση από θειούχα.

Τεχνικές Προδιαγραφές

Εξοικονόμηση Βάρους και Πλεονεκτήματα Σχεδιασμού

• Πλεονέκτημα Αντοχής Διαρροής 50 τοις εκατό: Με ελάχιστη αντοχή διαρροής 450 MPa έναντι 170 MPa για το 316L, ο διπλός σωλήνας S31803 επιτρέπει μειώσεις πάχους τοιχώματος κατά 30-50 τοις εκατό για ταυτόσημες ονομαστικές πιέσεις σχεδιασμού σύμφωνα με τα ASME B31.3 και ASME Section VIII Division 1, μειώνοντας άμεσα το κόστος προμήθειας υλικών ανά μέτρο.
• Μείωση Συνολικού Κόστους Εγκατάστασης: Ο λεπτότερος σωλήνας μειώνει την κατανάλωση υλικών συγκόλλησης, μειώνει τον χρόνο συγκόλλησης λόγω μειωμένων περασμάτων πλήρωσης, μειώνει το πεδίο εφαρμογής επιθεωρήσεων μετά τη συγκόλληση και ελαχιστοποιεί τις απαιτήσεις θερμικής επεξεργασίας, μειώνοντας συνολικά το συνολικό κόστος εγκατάστασης κατά 15-25 τοις εκατό σε σύγκριση με ισοδύναμα συστήματα σωληνώσεων 316L.
• Εξοικονόμηση Δομικού Βάρους: Το μειωμένο βάρος σωλήνων μεταφράζεται σε ελαφρύτερες δομές στήριξης σωληνώσεων, μικρότερες δομικές διατομές χάλυβα για σιδηροδρόμους, μειωμένα φορτία θεμελίωσης και μειωμένες απαιτήσεις χωρητικότητας γερανού κατά την κατασκευή, παρέχοντας σωρευτική εξοικονόμηση κεφαλαιουχικών δαπανών σε ολόκληρο το έργο.
• Βελτιωμένη Ικανότητα Ροής: Τα λεπτότερα τοιχώματα με ταυτόσημη εξωτερική διάμετρο αυξάνουν την εσωτερική εμβαδική διατομή ροής, μειώνοντας την ταχύτητα ρευστού, την πτώση πίεσης και την κατανάλωση ενέργειας άντλησης καθ' όλη τη διάρκεια ζωής του συστήματος σωληνώσεων, δημιουργώντας συνεχή εξοικονόμηση λειτουργικού κόστους χρόνο με το χρόνο.
• Απλοποιημένη Υλικοτεχνική Υποστήριξη Υπεράκτιων Εγκαταστάσεων: Σε υπεράκτιες πλατφόρμες όπου το βάρος είναι κρίσιμο, η μείωση βάρους κατά 30-50 τοις εκατό ανά γραμμικό μέτρο διπλού σωλήνα μειώνει άμεσα τον τόνο του δομικού χάλυβα των ανώτερων κατασκευών, τις απαιτήσεις ενίσχυσης του καταστρώματος και τις προδιαγραφές χωρητικότητας γερανού εγκατάστασης.
• Ενίσχυση Ζωής Κόπωσης: Η λεπτόκοκκη διπλή μικροδομή παρέχει ανώτερη αντοχή στην κόπωση σε σύγκριση με τους χονδρόκοκκους ωστενιτικούς ανοξείδωτους χάλυβες, παρατείνοντας τη διάρκεια ζωής σε εφαρμογές που υπόκεινται σε κυκλική πίεση, θερμικές μεταβολές ή κυκλική φόρτιση λόγω δονήσεων.

Εφαρμογές

• Δοχεία Πίεσης και Δεξαμενές Αποθήκευσης: Σχεδιασμός λεπτού τοιχώματος για διαχωριστές υψηλής πίεσης, δεξαμενές συγκράτησης, δεξαμενές ρύθμισης και δεξαμενές αποθήκευσης σε υπεράκτιες εγκαταστάσεις πετρελαίου και φυσικού αερίου, χημικές και πετροχημικές εγκαταστάσεις, όπου το βάρος, το κόστος υλικών και η βελτιστοποίηση του χρονοδιαγράμματος κατασκευής είναι κρίσιμοι παράγοντες του έργου.
• Εναλλάκτες Θερμότητας και Ψύκτες: Σωληνώσεις πλευράς σωλήνα και πλευράς κελύφους για εναλλάκτες θερμότητας κελύφους-σωλήνα, συνδέσεις εναλλακτών πλάκας-πλαισίου, κεφαλές εναλλακτών θερμότητας ψυχόμενων με αέρα και ενδιάμεσες σωληνώσεις ψυκτών διεργασιών που λειτουργούν σε υπηρεσία ψυκτικού νερού ή ρευστού διεργασίας που περιέχει χλωριούχα.
• Υποθαλάσσια Συστήματα και Γέφυρες Σωληνώσεων: Ο διπλός S31803 καθορίζεται ευρέως για υποθαλάσσια συστήματα παραγωγής, γέφυρες σωληνώσεων, συνδέσεις και συνδέσεις σύνδεσης, όπου η υψηλή αντοχή μειώνει το πάχος του τοιχώματος για αντοχή σε κατάρρευση σε μεγάλα βάθη, ενώ η αντοχή στη διάβρωση του διπλού χάλυβα αντιμετωπίζει το παραγόμενο νερό με υψηλή περιεκτικότητα σε χλωριούχα.
• Εγκαταστάσεις Αφαλάτωσης: Σωληνώσεις τροφοδοσίας αντίστροφης όσμωσης (SWRO) υψηλής πίεσης, γραμμές απόρριψης άλμης και συνδέσεις συσκευών ανάκτησης ενέργειας, όπου ο συνδυασμός απαιτήσεων υψηλής ονομαστικής πίεσης και επιθετικού περιβάλλοντος χλωριούχων καθιστά τον λεπτό τοίχωμα διπλό χάλυβα την βελτιστοποιημένη επιλογή υλικού.
• Εξοπλισμός Χημικών Διεργασιών: Σωληνώσεις σύνδεσης αντιδραστήρων, γραμμές μεταφοράς όξινων υπηρεσιών, συστήματα ανάκτησης διαλυτών και χειρισμός διαβρωτικών μέσων, όπου το 316L θα απαιτούσε υπερβολικό πάχος τοιχώματος και το 904L ή τα κράματα νικελίου θα παρουσίαζαν απαγορευτικό κόστος υλικού.

Συχνές Ερωτήσεις

Ε: Πόσο βάρος μπορώ να εξοικονομήσω μεταβαίνοντας από 316L σε διπλό S31803 για σωληνώσεις δοχείων πίεσης;
Α: Η εξοικονόμηση βάρους είναι ευθέως ανάλογη με τη μείωση του πάχους του τοιχώματος που επιτυγχάνεται μέσω του πλεονεκτήματος της αντοχής διαρροής. Δεδομένου ότι οι επιτρεπόμενες τιμές τάσης κατά ASME B31.3 και Section VIII Division 1 σε θερμοκρασία σχεδιασμού για το S31803 είναι περίπου 2,0-2,5 φορές υψηλότερες από το 316L, το υπολογιζόμενο ελάχιστο πάχος τοιχώματος μειώνεται κατά παρόμοιο παράγοντα για ταυτόσημες συνθήκες σχεδιασμού. Για έναν τυπικό σωλήνα 12 ιντσών NPS σχεδιασμένο για 50 bar στους 100 βαθμούς Κελσίου, το υπολογιζόμενο πάχος τοιχώματος για το 316L είναι περίπου 9,5 mm (SCH 40), ενώ το S31803 απαιτεί μόνο 4,0 mm (SCH 10S). Αυτό αντιστοιχεί σε μείωση βάρους από 49 kg/m σε 21 kg/m: εξοικονόμηση 57 τοις εκατό. Σε ένα σύστημα σωληνώσεων 500 μέτρων, αυτό εξοικονομεί 14 μετρικούς τόνους βάρους υλικού, μειώνοντας αναλογικά τον δομικό χάλυβα, τα υλικά συγκόλλησης και την εργασία εγκατάστασης.

Ε: Διατηρεί ο διπλός σωλήνας λεπτού τοιχώματος επαρκή ανοχή διάβρωσης για μακροχρόνια λειτουργία;
Α: Ναι, και αυτό είναι ένα θεμελιώδες πλεονέκτημα του διπλού ανοξείδωτου χάλυβα. Σε αντίθεση με τον ανθρακούχο χάλυβα, όπου η ανοχή διάβρωσης πρέπει να προστεθεί στο πάχος τοιχώματος σχεδιασμού πίεσης (συνήθως 1,5-3,0 mm), ο διπλός ανοξείδωτος χάλυβας αντιστέκεται στη γενική διάβρωση μέσω της παθητικής επιφανειακής του μεμβράνης οξειδίου του χρωμίου και δεν παρουσιάζει προοδευτική μείωση του πάχους του τοιχώματος σε σωστά επιλεγμένα περιβάλλοντα λειτουργίας. Η τιμή PREN 34 ή υψηλότερη για το S31803 εγγυάται αντοχή στη διάβρωση από σκασίματα σε επίπεδα χλωριούχων έως 10.000 ppm σε θερμοκρασίες περιβάλλοντος. Αυτό σημαίνει ότι το πάχος τοιχώματος που υπολογίζεται μόνο για συγκράτηση πίεσης είναι επαρκές για ολόκληρη τη διάρκεια ζωής σχεδιασμού χωρίς την προσθήκη θυσιαζόμενου πάχους, ενισχύοντας περαιτέρω το πλεονέκτημα εξοικονόμησης βάρους σε σύγκριση με εναλλακτικές λύσεις από ανθρακούχο χάλυβα που απαιτούν σημαντικές προσθήκες ανοχής διάβρωσης.

Ε: Είναι ο διπλός σωλήνας S31803 κατάλληλος για όξινη υπηρεσία με παρουσία H2S;
Α: Ναι, το S31803 αναφέρεται στο NACE MR0175/ISO 15156-3 Πίνακας A.28 ως αποδεκτό για όξινη υπηρεσία εντός καθορισμένων περιβαλλοντικών ορίων. Η μέγιστη σκληρότητα 31 HRC (290 HBW) που απαιτείται από το NACE επιτυγχάνεται εύκολα μέσω σωστής ανόπτησης διάλυσης στους 1020-1100 βαθμούς Κελσίου, ακολουθούμενης από ταχεία ψύξη με νερό. Σε θερμοκρασία περιβάλλοντος, το S31803 είναι κατάλληλο για όξινη υπηρεσία έως περίπου 0,1 bar (1,5 psi) μερικής πίεσης H2S με άλμη 10% NaCl σε pH 4,5 ή υψηλότερο σύμφωνα με δεδομένα εργαστηριακών δοκιμών. Για υψηλότερα επίπεδα H2S ή όξινη υπηρεσία σε υψηλές θερμοκρασίες, μπορεί να συνιστάται ο βαθμός super duplex S32750 (2507) με PREN 41 ή υψηλότερο. Παρέχουμε πλήρη πιστοποιητικά συμμόρφωσης NACE MR0175 με κάθε αποστολή, τεκμηριώνοντας δοκιμές σκληρότητας, επαλήθευση μικροδομής και δοκιμές διάβρωσης σύμφωνα με το ASTM G48 Μέθοδος Α για τον προσδιορισμό της κρίσιμης θερμοκρασίας σκασίματος.

Ε: Πώς επαληθεύεται η σωστή ισορροπία φερρίτη-ωστενίτη στον τελικό σωλήνα;
Α: Η περιεκτικότητα σε φερρίτη σε κάθε παρτίδα θερμικής επεξεργασίας μετράται χρησιμοποιώντας τη συστηματική χειροκίνητη μέθοδο μέτρησης σημείων ASTM E562 σε μεταλλογραφικά προετοιμασμένες διατομές, εξεταζόμενες σε μεγέθυνση 400x κάτω από οπτικό μικροσκόπιο μετά από ηλεκτρολυτική χάραξη σε διάλυμα 20% υδροξειδίου του νατρίου. Μετρώνται τουλάχιστον 25 πεδία ανά δείγμα για την επίτευξη στατιστικά έγκυρων αποτελεσμάτων, με κριτήρια αποδοχής 40-60% φερρίτη κατά όγκο. Επιπλέον, χρησιμοποιούμε ένα βαθμονομημένο Feritscope (μέθοδος μαγνητικής επαγωγής) για γρήγορη μη καταστροφική επαλήθευση στην επιφάνεια του σωλήνα πριν από την αποστολή, συσχετισμένο με τη μέθοδο αναφοράς μέτρησης σημείων. Και οι δύο μετρήσεις καταγράφονται στο Πιστοποιητικό Δοκιμής Εργοστασίου. Η σωστή ισορροπία φάσεων είναι κρίσιμη: ανεπαρκής φερρίτης μειώνει την αντοχή και την αντοχή στη διάβρωση υπό τάση χλωριούχων, ενώ η περίσσεια φερρίτη μπορεί να οδηγήσει σε ευθραυστότητα κατά τη συγκόλληση και μειωμένη ανθεκτικότητα σε χαμηλές θερμοκρασίες.
