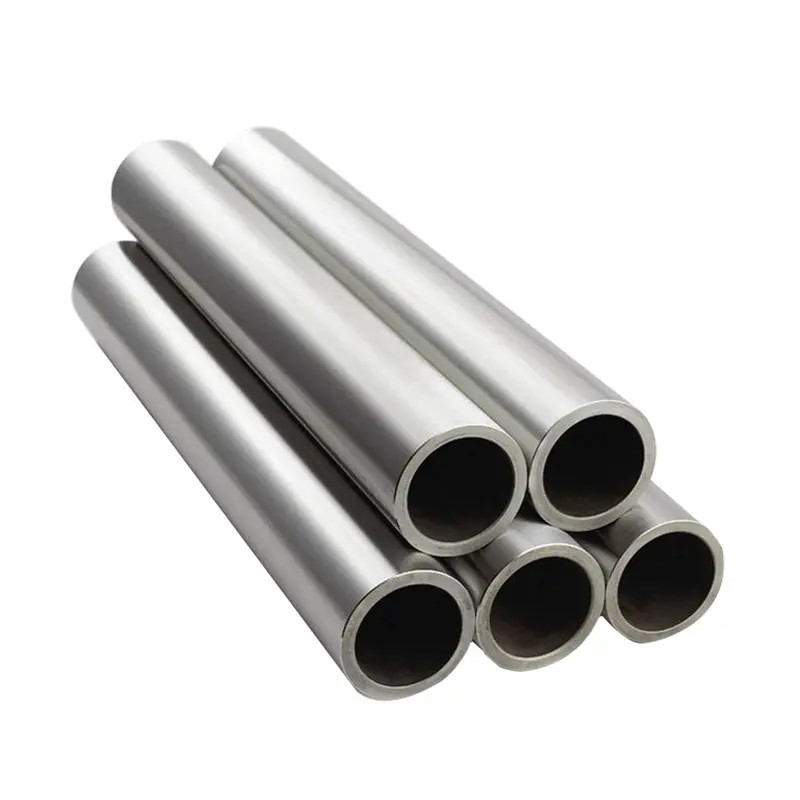

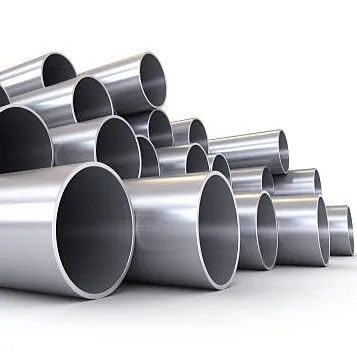

Ανοξείδωτος Σωλήνας Χάλυβα 316L Ναυτικής Ποιότητας Χωρίς Συγκόλληση για Πλατφόρμες Θαλάσσιας Εξόρυξης Ανθεκτικός στο Θαλασσινό Νερό

Αδιάβροχοι σωλήνες από ανοξείδωτο χάλυβα θαλάσσιας κλάσης 316L για υπηρεσίες θαλάσσιων υδάτων υπεράκτιων πλατφορμών

Η δική μαςΑδιάβροχο σωλήνα από ανοξείδωτο χάλυβα κλάσης 316Lείναι ειδικά σχεδιασμένο για να απαιτείΥπηρεσία θαλάσσιων υδάτων υπεράκτιων πλατφορμώνΗ προσθήκη 2,0-3,0 τοις εκατό μολυβδενίου στο 316L (UNS S31603, EN 1.4404) αυξάνει σημαντικά τον αριθμό ισοδύναμου αντίστασης σχισμών (PREN) σε ένα ελάχιστο των 24Η χαμηλή περιεκτικότητα σε άνθρακα (μέγιστο 0,5% σε ατμόσφαιρα) παρέχει αξιόπιστη προστασία από την τοπική διάβρωση στις θαλάσσιες ατμόσφαιρες, τις ζώνες ψεκασμού και τα υποβρύχια συστήματα σωλήνων θαλάσσιου νερού.03 τοις εκατό) αποτρέπει την ενδοσφαιρική βροχή καρβιδίου κατά τη συγκόλληση, εξαλείφοντας την ανάγκη θερμικής επεξεργασίας μετά την συγκόλληση στις περισσότερες συνθήκες λειτουργίας.

Κατασκευασμένα σύμφωνα με τα πρότυπα ASTM A312/A312M με απρόσκοπτη κατασκευή, οι σωλήνες αυτοί παρέχουν ανώτερη δομική ακεραιότητα για συστήματα ψύξης θαλασσινού νερού υψηλής πίεσης, δίκτυα κατακλυσμού πυρκαγιάς,Σωλήνες ύδρευσης βαλαστίουΚάθε σωλήνας υποβάλλεται σε 100% υδροστατική δοκιμή, υπερηχητική επιθεώρηση,και εξέταση ρεύματος δίνης για να διασφαλιστεί η παράδοση χωρίς ελαττώματα για τις κρίσιμες για την ασφάλεια θαλάσσιες εφαρμογές όπου η βλάβη του σωλήνα θα μπορούσε να θέσει σε κίνδυνο την ακεραιότητα της πλατφόρμας και την ασφάλεια του πληρώματος.

Τεχνικές προδιαγραφές

Βασικά πλεονεκτήματα για θαλάσσιες και υπεράκτιες εφαρμογές

• Υψηλότερη αντοχή στο χλωρίδιο:Η περιεκτικότητα σε μολυβδένιο 2,0-3,0 τοις εκατό στο 316L ξεπερνά σημαντικά το πρότυπο ανοξείδωτου χάλυβα 304/304L σε περιβάλλοντα πλούσιων σε χλωρίδιο θαλασσινού νερού,παράταση της διάρκειας ζωής και μείωση της συχνότητας αντικατάστασης των συστημάτων αγωγών υπεράκτιων πλατφορμών.
• Εξαιρετική προστασία κατά της διάσπασης:Η τιμή PREN 24 ή υψηλότερη εξασφαλίζει αξιόπιστη απόδοση σε σφιχτές ρωγμές, όπως επιφάνειες φλάντζων, συσσωρευτές με νήματα,και κάτω από τις συνθήκες αποθέματος όπου το στάσιμο θαλάσσιο νερό δημιουργεί επιθετικά τοπικά κύτταρα διάβρωσης.
• Ακεραιότητα συγκόλλησης χωρίς μετασυσκόλληση:Η χαμηλή περιεκτικότητα σε άνθρακα (μέγιστο 0,03%) αποτρέπει την κατάπτωση καρβιδίου χρωμίου στη θερμική ζώνη κατά τη διάρκεια της συγκόλλησης,διατηρώντας πλήρη αντοχή στη διάβρωση χωρίς να απαιτείται επίδεσμη λύσης μετά την συγκόλληση για τα περισσότερα πάχους λειτουργίας.
• Υψηλή αναλογία αντοχής προς βάρος:The seamless construction combined with 316L mechanical properties enables thinner wall designs that reduce topsides weight loading on offshore structures while maintaining required pressure containment capacity.
• Ευρύ εύρος θερμοκρασίας:Ο ανοξείδωτος χάλυβας 316L διατηρεί εξαιρετική αντοχή από κρυογενείς θερμοκρασίες κάτω από -196 βαθμούς Κελσίου μέχρι υψηλές θερμοκρασίες λειτουργίας μέχρι 450 βαθμούς Κελσίου,κατάλληλο τόσο για υπηρεσίες ΥΦΑ όσο και για υπηρεσίες ατμού σε υπεράκτιες εγκαταστάσεις.
• Συμμόρφωση με τα πρότυπα ταξινόμησης θαλάσσιων προϊόντων:Πλήρης ιχνηλασιμότητα υλικών και πιστοποίηση σύμφωνα με τους κανόνες DNV, ABS, Lloyd's Register και BV για την ταξινόμηση υπεράκτιων υλικών, σύμφωνα με το πρότυπο EN10204 3.Επιλογή πιστοποιητικού ελέγχου 2 για συστήματα σωλήνων κρίσιμης χρήσης.

Εφαρμογές

• Συστήματα ψύξης με θαλασσινό νερό:Κύρια σωλήνες ανύψωσης θαλασσινού νερού, αγωγές παροχής και επιστροφής νερού ψύξης με ανταλλακτήρα θερμότητας,και κυκλώματα ψύξης μιας χρήσης σε υπεράκτιες πλατφόρμες παραγωγής και σκάφη FPSO που απαιτούν συνεχή αντοχή στη διάβρωση από το ρέον θαλασσινό νερό.
• Δίκτυα κατακλυσμού πυρκαγιάς:Σωλήνες κύριας διάταξης δαχτυλιδίων πυρκαγιάς, σταθμοί βαλβίδων κατακλυσμού και σωλήνες διανομής ψεκαστήρων που συμμορφώνονται με τις απαιτήσεις της NFPA και της SOLAS, όπου η ακεραιότητα των σωλήνων κατά τις συνθήκες έκτακτης ανάγκης δεν είναι διαπραγματεύσιμη.
• Επεξεργασία νερού βαλαστού:Σωλήνες εισόδου και εκφόρτωσης ύδατος βαλλαστού, σωλήνες διασύνδεσης συστήματος επεξεργασίας και γραμμές μεταφοράς που πληρούν τα πρότυπα της σύμβασης IMO για τη διαχείριση των βαλλαστικών υδάτων για την προστασία του θαλάσσιου περιβάλλοντος.
• Επεξεργασία του παραγόμενου νερού:Συστήματα σωλήνων εισαγωγής και διάθεσης νερού που παράγονται, όπου τα συνδυασμένα επίπεδα χλωριδίων, διαλυμένων στερεών ουσιώνκαι οι αυξημένες θερμοκρασίες απαιτούν την ενισχυμένη αντοχή στη διάβρωση του ανοξείδωτου χάλυβα 316L.
• Σωλήνες από την κορυφή:Αέρος οργάνων, υδραυλική επιστροφή ελαίου, συστήματα αποχέτευσης,και ανοικτές σωλήνες αποχέτευσης σε υπεράκτιες κατασκευές όπου η έκθεση σε ατμοσφαιρικό αλατιστικό ψεκασμό απαιτεί υλικά ανθεκτικά σε τρύπες για τη μακροχρόνια δομική ακεραιότητα.

Συχνές Ερωτήσεις

Ε: Γιατί να επιλέξετε το ανοξείδωτο χάλυβα 316L αντί του 304L για τις αγωγές θαλάσσιου νερού σε υπεράκτιες πλατφόρμες;
Α: Η κρίσιμη διαφορά έγκειται στην περιεκτικότητα σε μολυβδένιο.Το μολυβδένιο βελτιώνει σημαντικά την αντοχή στη διάβρωση σε περιβάλλοντα που περιέχουν χλωρίδιο, όπως το θαλάσσιο νερόΟ αριθμός PREN (Pitting Resistance Equivalent Number) για το 316L είναι συνήθως 24-26, σε σύγκριση με 18-20 για το 304L.Οι σωλήνες 304L μπορούν να αναπτύξουν λάκκους μέσα από τοίχους μέσα σε μήνες έκθεσης στο θαλάσσιο νερόΤο αυξημένο κόστος υλικού του 316L σε σχέση με το 304L ανακτώνται εντός του πρώτου κύκλου συντήρησης μέσω της αποφυγής της αντικατάστασης σωλήνων,κόστη διακοπής λειτουργίας πλατφόρμας, και απώλειες αναβολής της παραγωγής.

Ε: Ποιες πιστοποιήσεις είναι διαθέσιμες για τους αδιάβροχους σωλήνες θαλάσσιου κλάδου 316L;
Α: Παρέχουμε πλήρη πιστοποίηση σε μεγάλες εταιρείες ναυτιλιακής ταξινόμησης, συμπεριλαμβανομένων των DNV (Det Norske Veritas), ABS (American Bureau of Shipping), Lloyd's Register (LR) και Bureau Veritas (BV).Το πεδίο εφαρμογής της πιστοποίησης καλύπτει την επαλήθευση της ποιότητας των υλικών, έλεγχος της διαδικασίας παραγωγής, μάρτυρας μηχανικής δοκιμής, πιστοποίηση της διαδικασίας NDT και δοκιμή διάβρωσης σύμφωνα με τη μέθοδο ASTM G48 A. Για εφαρμογές κρίσιμης χρήσης, EN10204 3.Διατίθενται 2 πιστοποιητικά επιθεώρησης με υπογραφή από επιθεωρητή τρίτουΌλη η τεκμηρίωση πιστοποίησης είναι ανιχνεύσιμη σε μεμονωμένους αριθμούς θερμότητας και μπορεί να υποβληθεί μέσω συστημάτων διαχείρισης εγγράφων πελατών για την επανεξέταση σχεδίου και την επαλήθευση συμμόρφωσης με τους κανονισμούς.

Ε: Απαιτείται θερμική επεξεργασία μετά την συγκόλληση για αδιάβροχο σωλήνα από ανοξείδωτο χάλυβα 316L σε υπεράκτια υπηρεσία;
Α: Για τις περισσότερες συνθήκες υπεράκτιας λειτουργίας με πάχους τοιχώματος έως 20 mm, η θερμική επεξεργασία μετά την συγκόλληση (PWHT) γενικά δεν απαιτείται για το 316L λόγω της χαμηλής περιεκτικότητάς του σε άνθρακα (μέγιστο 0,03 τοις εκατό).Το χαμηλό επίπεδο άνθρακα αποτρέπει την κατάπτωση του καρβιδίου του χρωμίου στα όρια των κόκκων κατά τη διάρκεια των θερμικών κύκλων συγκόλλησης, η οποία διαφορετικά θα εξαντλούσε την περιεκτικότητα σε χρώμιο που βρίσκεται δίπλα στα όρια των κόκκων και θα δημιουργούσε ευαισθησία στη διασωματική διάβρωση (ευαισθητοποίηση).για ειδικά περιβάλλοντα λειτουργίας, όπως συνθήκες διάσπασης λόγω διάβρωσης από θερμό χλωριούχο άγχος άνω των 60 βαθμών Κελσίου ή για πάχους τοίχων άνω των 20 mm, όπου οι τάσεις συγκράτησης είναι σημαντικές, η αναψύξη διαλύματος σε θερμοκρασία 1040-1120 βαθμούς Κελσίου, ακολουθούμενη από ταχεία ψύξη, μπορεί να καθοριστεί από την ομάδα μηχανικών του έργου.

Ε: Ποιες δοκιμές επαληθεύουν την αντοχή στη διάβρωση από το θαλάσσιο νερό πριν από την αποστολή;
Α: Το πρόγραμμα διασφάλισης ποιότητας για αδιάβροχο σωλήνα 316L θαλάσσιας κλάσης περιλαμβάνει πολλά βήματα επαλήθευσης.Η χημική σύνθεση επαληθεύεται με ανάλυση με οπτικό φασματογράφο εκπομπών (OES) σε κάθε θερμότητα, επιβεβαιώνοντας την περιεκτικότητα σε μολυβδένιο εντός εύρους 2,0-3,0%. The ASTM G48 Method A ferric chloride pitting test is performed on sample coupons to verify a critical pitting temperature (CPT) of at least 15 degrees Celsius for 316L in the solution-annealed conditionΗ δοκιμή διασφαιρικής διάβρωσης σύμφωνα με την ASTM A262 Practice E (δοκιμή Streicher) επιβεβαιώνει την απαλλαγή από ευαισθητοποίηση.Η θετική ταυτοποίηση υλικού (PMI) με τη χρήση φθορισμού ακτίνων Χ (XRF) εκτελείται στο 100% των σωλήνων για την επαλήθευση της ποιότητας πριν από τη συσκευασία και την αποστολή.
