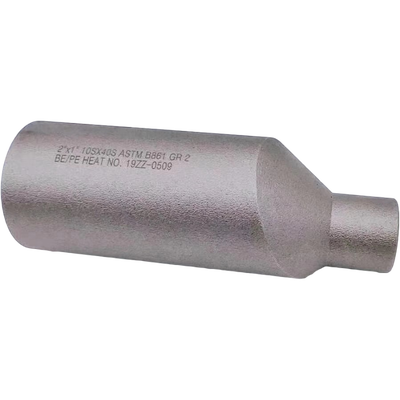

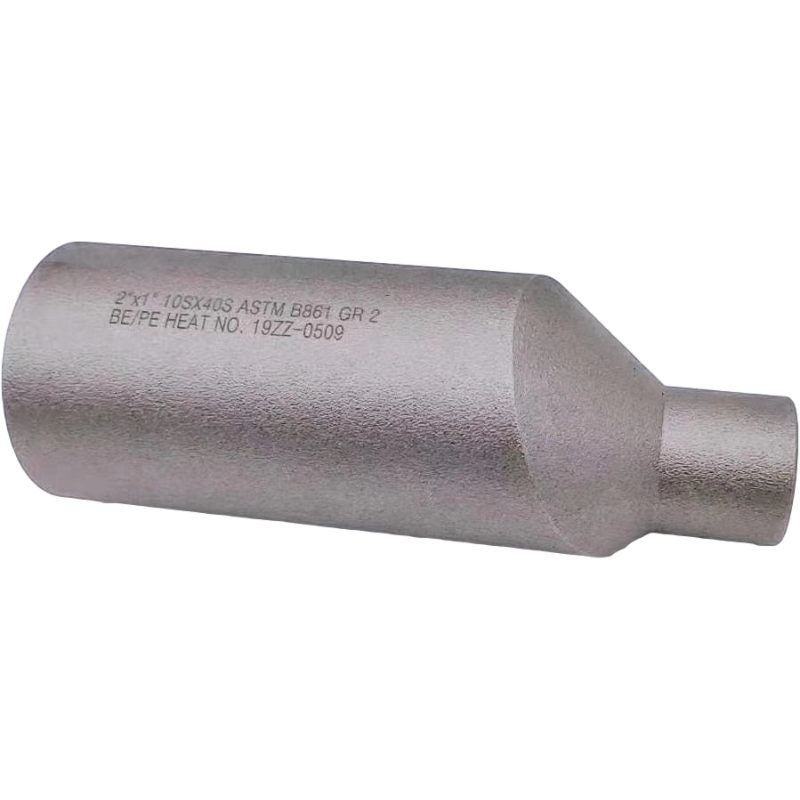

ASTM B861 Τιτάνιο Βαθμός 2 Θηλή Μείωσης 2"x1" SCH10S x SCH40S

ASTM B861 Τιτανίου κλάσης 2 Μειωτικό σπασμού Βρύση 2 x 1 SCH10S x SCH40S

1Περιγραφή του προϊόντος

Το προϊόν αυτό είναι μια μειωτική θηλή που κατασκευάζεται απόΚατηγορία 2 τιτανίου (UNS R50400)σύμφωνα με τοΑΣTM B861καιΑΣΜΕ Β16.11πρότυπαΗ μειωτική θηλή είναι ένα πλαστικό σωλήνα που χρησιμοποιείται για τη σύνδεση δύο σωλήνων διαφορετικής διάμετρου σε ευθεία γραμμή.διαθέσιμα είτε σε συγκεντρωτικές (ευθυγραμμισμένες κεντρικές γραμμές) είτε σε εκκεντρικές (εκκρεμές κεντρικές γραμμές) διαμορφώσειςΤο τιτάνιο κλάσης 2 είναι μη κραματοποιημένο τιτάνιο με τυποποιημένη περιεκτικότητα σε οξυγόνο, γνωστό ως το "καλό άλογο" των εμπορικά καθαρών κλάσεων τιτανίου.. Αυτό το εξαρτήμα 2 x 1 έχει μια απλή/ελαφριά άκρη για τη σύνδεση ζύμωσης με μύτη στο μεγάλο άκρο και μια ζύμωση ή απλή άκρη στο μικρό άκρο,που έχουν σχεδιαστεί για μόνιμη εγκατάσταση σε απαιτητικές εφαρμογές διαβρωτικών υπηρεσιώνΤο συνολικό μήκος είναι περίπου11 ίντσες.(279,4 mm).

2Βασικές παράμετροι προϊόντος

3. Εφαρμογή / Χρήση

Αυτή η μειωτική θηλή είναι ιδανική για διαβρωτικά περιβάλλοντα που απαιτούν υψηλή αναλογία αντοχής προς βάρος:

• Χημική επεξεργασία: ρεύματα διεργασιών που περιέχουν χλωρίδια, ανταλλακτές θερμότητας, συστήματα σωληνώσεων που χειρίζονται οξειδωτικά οξέα

• Θαλάσσια και ανοικτή θάλασσα: Σχέδια αγωγών θαλάσσιου νερού, εγκαταστάσεις αφαλάτωσης, ναυπηγική βιομηχανία

• Παραγωγή ηλεκτρικής ενέργειας: Σωλήνες συμπύκνωσης, συστήματα ψύξης νερού

• Αεροδιαστημική & Ιατρική: Υψηλής καθαρότητας και απαιτητικές εφαρμογές υπηρεσιών

• Πετρέλαιο και φυσικό αέριο: Υποθαλάσσιες σωλήνες, γραμμές χημικής ένεσης

4. Πλεονεκτήματα

• Υψηλότερη αντοχή στη διάβρωση: Εξαιρετική αντοχή στο νερό της θάλασσας, στο τρύπημα, στη διάβρωση των ρωγμών και στη διάσπαση από τη διάβρωση με πίεση. Το Τιτάνιο κλάσης 2 είναι εξίσου ανθεκτικό στη διάβρωση του κλάσης 1, αλλά ελαφρώς ισχυρότερο

• Υψηλή αναλογία αντοχής προς βάρος: Περίπου 60% της πυκνότητας του χάλυβα με συγκρίσιμη αντοχή

• Εξαιρετική συγκόλληση και διαμόρφωση: Το τιτάνιο κλάσης 2 έχει καλή συγκολλητικότητα, ευελιξία και διαμόρφωση

• Ανθεκτικότητα στην βιοφθορά: Η αδρανής επιφάνεια αντιστέκεται στη θαλάσσια βιολογική προσκόλληση

• Καλή κατασκευαστικότητα: Μπορεί να κατασκευαστεί από υλικό σωλήνων ή ράβδων χωρίς ραφή

• Αποδοτικό από άποψη κόστους: Το εμπορικά καθαρό τιτάνιο προσφέρει μια ευνοϊκή ισορροπία απόδοσης και κόστους σε σύγκριση με τα υψηλότερα κράματα τιτανίου

5Λειτουργίες

Η μειωτική βρυζούλα για τη μείωση της σφραγίδας παρέχει μόνιμη μετάβαση μεταξύ δύο σωλήνων διαφορετικής διάμετρου (2" έως 1") εντός ενός συστήματος σωληνώσεων.Η συγκεντρωτική διαμόρφωση διατηρεί ευθυγραμμισμένες κεντρικές γραμμές για ομαλή μετάβαση ροής, ενώ η εκκεντρική διαμόρφωση διαθέτει μετατοπισμένες κεντρικές γραμμές για οριζόντιους σωλήνες για την πρόληψη της συσσώρευσης υγρού ή των τσέπης ατμών.χρησιμεύει ως ανθεκτικός ενδογραμμικός μειωτής για κρίσιμες εφαρμογές διάβρωσης που απαιτούν συγκόλληση.

6Οδηγίες εγκατάστασης

1. Επιθεώρηση εκπακετάσματος: Έλεγχος ζημιών κατά τη διαμετακόμιση· εξακρίβωση των σημείων, των διαστάσεων και της πιστοποίησης των υλικών σύμφωνα με το πρότυπο ASME B16.11

2. Προετοιμασία της επιφάνειας: Καθαρίστε το πέλμα συγκόλλησης και την παρακείμενη περιοχή χρησιμοποιώντας ειδικά εργαλεία από τιτάνιο· αφαιρέστε όλο το λάδι, το λίπος και τις μολυσματικές ουσίες.Το τιτάνιο απαιτεί υψηλότερο βαθμό καθαριότητας από τον χάλυβαγια την πρόληψη της μόλυνσης

3. Σύνοψη: Ακριβώς ευθυγραμμίστε τη θηλή με τους σωλήνες σύνδεσης· για εκκεντρικά σχέδια, βεβαιωθείτε για τον σωστό προσανατολισμό (ευθεία πλευρά προς τα κάτω για τα υγρά, επίπεδη πλευρά προς τα πάνω για τα αέρια)

4. Επεξεργασία με συγκόλληση: Εφαρμόστε ελάχιστες συγκόλλησεις για να διατηρήσετε το ελαστικό στη θέση του· καθαρίστε καλά πριν από την τελική συγκόλληση

5. Εξεργασία με συγκόλληση: Εκτελέστε συγκόλληση σύμφωνα με εγκεκριμένο WPS με πιστοποιημένους συγκολλητές.αντίστοιχο μέταλλο γέμισμα τιτανίου (κατηγορία 2).Είναι υποχρεωτική η αυστηρή προστασία από αδρανές αέρια (αργκόνιο)Η προθερμία γενικά δεν απαιτείται, πρέπει να διατηρείται η θερμοκρασία διασταύρωσης≤ 150°C.Συνήθως δεν απαιτείται θερμική επεξεργασία μετά τη συγκόλλησηγια το τιτάνιο κλάσης 2

6. Μετά την συγκόλληση: Καθαρή περιοχή συγκόλλησης· εκτέλεση NDT (PT/MT, UT) σύμφωνα με τις απαιτήσεις του έργου

7. Υδροδοκιμή: Πίεση δοκιμής = 1,5 × πίεση κατασκευής, θερμοκρασία περιβάλλοντος όχι κατώτερη των 5°C

7Προφυλάξεις

• ΚαθαριότηταΤο τιτάνιο είναι πολύ αντιδραστικό με οξυγόνο, άζωτο και υδρογόνο σε υψηλές θερμοκρασίες.είναι απαραίτητη η κατάλληλη προστασία από αδρανές αέριακατά τη συγκόλληση

• Περιορισμός θερμοκρασίας: Το τιτάνιο κλάσης 2 δεν συνιστάται για χρήση ανωτέρω315°C (600°F)σε οξειδωτικά περιβάλλοντα λόγω επιταχυνόμενης οξείδωσης· για υπηρεσίες υψηλής θερμοκρασίας, επαληθεύεται η κατάσταση του συστήματος

• Πρόληψη της μόλυνσης: Χρησιμοποιήστε ειδικά εργαλεία για το τιτάνιο για την αποτροπή της μόλυνσης από σίδηρο, η οποία μπορεί να προκαλέσει τοπική διάβρωση

• Γαλβανική διάβρωση: Το τιτάνιο είναι ευγενές. Αποφύγετε την άμεση επαφή με λιγότερο ευγενή μέταλλα (π.χ. χάλυβα άνθρακα, αλουμίνιο) σε ηλεκτρολυτικά περιβάλλοντα, εκτός εάν είναι ηλεκτρικά απομονωμένο

• Συμφωνία πεδών: Εάν καθορίζονται κορυφές με νήματα, ελέγξτε τον τύπο νήματος NPT, BSPT ή BSPP ανά προδιαγραφή συστήματος

• Δοκιμασία ποιότητας: συνιστάται PMI ανά ASTM E1476, UT ανά ASTM A388, PT/MT ανά ASTM E165/E709

8. Ναυτιλία και παράδοση

• Ο κανονικός χρόνος παράδοσης είναι συνήθως15-30 ημέρες, με την επιφύλαξη της ποσότητας παραγγελίας, του πάχους του τοίχου και της διαθεσιμότητας των προδιαγραφών

9Όροι πληρωμής

• Οι κοινές διεθνείς μέθοδοι πληρωμής περιλαμβάνουν:Τ/Τ (τηλεγραφική μεταφορά)καιΕ/Κ κατά την επίσκεψη (Επιστολή πίστωσης)

10. Συσκευή

• Τα προϊόντα συσκευάζονται με ασφάλειαΚουβέρτες από πλακέτοήξύλινα κιβώτιαμε εσωτερικό μαξιλάρι για την ασφαλή μεταφορά και την πρόληψη ζημιών κατά τη μεταφορά

11Μετά την πώληση / Επιστροφή & Πολιτική εγγύησης

• Όλα τα προϊόντα υποβάλλονται σε αυστηρή επιθεώρηση ποιότητας πριν από την αποστολή.Πιστοποιητικά δοκιμής εργοστασίου (EN 10204 3.1/3.2)διαθέσιμες, συμπεριλαμβανομένων των εκθέσεων χημείας, μηχανικών ιδιοτήτων και NDT

• Επιθεώρηση τρίτου (ABS, DNV, CCS, LR, BV κλπ.) διαθέσιμη κατόπιν αιτήματος

• Σε περίπτωση προβλημάτων ποιότητας, διατηρήστε την αρχική συσκευασία και παρέχετε σχετικές φωτογραφίες ή εκθέσεις επιθεώρησης τρίτου

• Οι ειδικοί όροι επιστροφής, ανταλλαγής και εγγύησης υπόκεινται στην τελική συμφωνία σύμβασης πώλησης.
