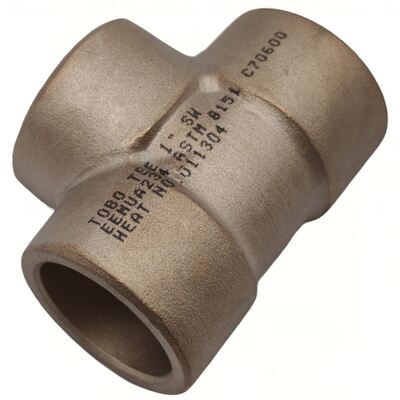

UNS C70600 Copper Nickel Socket Weld Tee ASTM B151 1" Σφυρηλατημένο Εξάρτημα Σωλήνα

UNS C70600 Χάλκινο Νικέλιο Σωλήνα Ζυθοποιία Tee ASTM B151 1"

1Περιγραφή του προϊόντος

Το προϊόν αυτό είναι ένα σφυρηλατημένο ελαστικό συγκόλλησης ελαστικών που κατασκευάζεται απόΗ UNS C70600(90/10 κράμα χαλκού-νικέλου / CuNi 90/10) σύμφωνα με τοΑΣTM Β151καιΑΣΜΕ Β16.11πρότυπα. UNS C70600, γνωστό και ως CuNi10Fe1.6Mn ή Werkstoff Nr. 2.0872, είναι ένα σφυρηλατημένο κράμα χαλκού-νικελίου που περιέχει περίπου 90% χαλκό και 10% νικέλιο με μικρές προσθήκες σιδήρου και μαγγανίου για την ενίσχυση της αντοχής στη διάβρωση και των μηχανικών ιδιοτήτωνΑυτό το σφυρηλατημένο εξαρτήμα 1 "περιέχει μια σύνδεση συγκόλλησης υποδομής (SW), σχεδιασμένη για μόνιμες αρθρώσεις συγκόλλησης σε σωλήνες μικρής διάτρησης (συνήθως NPS 2 ή μικρότερη).

2Βασικές παράμετροι προϊόντος

3. Εφαρμογή / Χρήση

Η πύλη συγκόλλησης είναι ιδανική για συστήματα θαλασσινού νερού και διαβρωτικών υγρών που απαιτούν υψηλή ακεραιότητα διαρροής:

• Ναυτική & Ναυπηγική: Συστήματα ψύξης θαλασσινού νερού, αγωγές νερού πυρκαγιάς, συστήματα βαλαστίου, αγωγές αποβάθρων

• Ακτής πετρελαίου και φυσικού αερίου: Συστήματα έγχυσης θαλασσινού νερού, ανταλλακτές θερμότητας

• Εγκαταστάσεις αφαλάτωσης: Τμήματα επικεφαλής τροφοδοσίας με αντίστροφη όσμωση, γραμμές επανακυκλοφορίας άλμης

• Παραγωγή ηλεκτρικής ενέργειας: Συστήματα ψύξης νερού με συμπυκνωτή, νερό εξυπηρέτησης πυρηνικών εγκαταστάσεων

• Χημική επεξεργασία: Σωλήνες αποβλήτων που περιέχουν χλώριο, παράκαμψη νερού ψύξης με εναλλάκτη θερμότητας

4. Πλεονεκτήματα

• Υψηλότερη αντοχή στη διάβρωση: Εξαιρετική αντοχή στο θαλασσινό νερό, στις τρύπες, στη διάσπαση των ρωγμών και στη διάσπαση από τη διάβρωση

• Ανθεκτικότητα στην βιοφθορά: Σχηματίζει ένα προστατευτικό στρώμα οξειδίων που φυσικά αντιστέκεται στη θαλάσσια βιολογική ανάπτυξη

• Αξιόπιστη συγκόλληση πρίζας: Η συγκόλληση με φίλετ παρέχει υψηλή αντοχή στις διαρροές, εξαιρετικές επιδόσεις σε γραμμές που υπόκεινται σε δονήσεις και θερμικούς κύκλους

• Αποδοτικό από άποψη κόστους: Προσφέρει μια ευνοϊκή ισορροπία απόδοσης και κόστους σε σύγκριση με τα κράματα νικελίου 70/30 CuNi ή υψηλότερα

• Καλή συγκόλληση: Εύκολα συγκολλητέα με τυποποιημένες διαδικασίες GTAW με αντίστοιχο ERCuNi γεμιστήρα

5Λειτουργίες

Η πρίζα συγκόλλησης συνδέει τρία τμήματα σωλήνων σε σχήμα Τ, επιτρέποντας το υγρό να διαχωριστεί από μια ενιαία είσοδο σε δύο πηγές εξόδου, ή να συνδυαστεί από δύο πηγές εισόδου σε μια έξοδοΟ σχεδιασμός της συγκόλλησης της πρίζας περιλαμβάνει την εισαγωγή του σωλήνα στην πρίζα και την εφαρμογή μιας συγκόλλησης από φιλέτο γύρω από τη σύνδεση, σχηματίζοντας μια μόνιμη, στεγνή σύνδεση.

6Οδηγίες εγκατάστασης

1. Προετοιμασία: Καθαρίστε τα άκρα των σωλήνων, τις πρίζες των σωλήνων και το μέταλλο γέμισμα από λάδι, λίπος και οξείδωση. Το CuNi απαιτεί υψηλότερο βαθμό καθαριότητας από το χάλυβα

2. Κενό επέκτασης: Εισάγετε το σωλήνα αφήνοντας ένα κενό 1/16 " (1,6 mm) μεταξύ του τέλους του σωλήνα και το κάτω μέρος της πρίζας πριν από την συγκόλληση

3. Εξεργασία με συγκόλληση: Χρησιμοποιήστε τη διαδικασία GTAW (TIG) με ταιριαστό καλώδιο εφοδιασμού ERCuNi (AWS A5.7)· χρησιμοποιήστε προστασία 100% αργονίου με πίσω καθαρισμό που συνιστάται για το πέρασμα της ρίζας

4. Μετά την συγκόλληση: Απομάκρυνση των ψεκασμάτων και των σκουπιδιών· καθαρισμός με βούρτσα από ανοξείδωτο χάλυβα για να απομείνει ένα λαμπερό φινίρισμα· δεν απαιτείται θερμική επεξεργασία μετά τη συγκόλληση

7Προφυλάξεις

• Καθαριότητα: Απαιτεί υψηλότερο βαθμό καθαριότητας από την κατασκευή από χάλυβα άνθρακα για την αποφυγή μόλυνσης από συγκόλληση

• Περιορισμός θερμοκρασίας: Μέγιστη θερμοκρασία λειτουργίας ~ 260°C (500°F); επαλήθευση των συνθηκών συστήματος για υψηλότερες θερμοκρασίες

• Εισαγωγή θερμότητας συγκόλλησης: Η λίμνη CuNi είναι αργή με ένα φιλμ οξειδίου· απαιτεί κατάλληλο έλεγχο ισχύος και τεχνική

• Συμφωνία: Δεν συνιστάται να χρησιμοποιείται με συστήματα νιτρικού οξέος ή αμμωνίας

• Κενό σόκετ: Το κενό διεύρυνσης 1/16 " είναι υποχρεωτικό για την αποφυγή ρωγμών θερμικής διεύρυνσης κατά τη διάρκεια της λειτουργίας

8. Ναυτιλία και παράδοση

• Ο κανονικός χρόνος παράδοσης είναι συνήθως15-30 ημέρες, με την επιφύλαξη της ποσότητας παραγγελίας και της διαθεσιμότητας των προδιαγραφών

9Όροι πληρωμής

• Οι κοινές διεθνείς μέθοδοι πληρωμής περιλαμβάνουν:Τ/Τ (τηλεγραφική μεταφορά)καιΕ/Κ κατά την επίσκεψη (Επιστολή πίστωσης)

10. Συσκευή

• Τα προϊόντα συσκευάζονται με ασφάλειαΚουβέρτες από πλακέτοήξύλινα κιβώτιαμε περιτύλιγμα φυσαλίδων και εσωτερικό μαξιλαράκι για την ασφαλή μεταφορά

11Μετά την πώληση / Επιστροφή & Πολιτική εγγύησης

• Όλα τα προϊόντα υποβάλλονται σε αυστηρή επιθεώρηση ποιότητας πριν από την αποστολή, με διαθέσιμα πιστοποιητικά δοκιμής εργοστασίου (EN 10204 3.1/3.2)

• Σε περίπτωση προβλημάτων ποιότητας, διατηρήστε την αρχική συσκευασία και παρέχετε σχετικές φωτογραφίες ή εκθέσεις επιθεώρησης τρίτου

• Οι ειδικοί όροι επιστροφής, ανταλλαγής και εγγύησης υπόκεινται στην τελική συμφωνία σύμβασης πώλησης.
