Εξαρτήματα φλάντζας άκρων από ανοξείδωτο χάλυβα 304/316L ASME B16.9

Ανοξείδωτα άκρα σωλήνων (Stub Ends) για Φλάντζες Εφαπτομένης Σύνδεσης (Lap Joint Flange Fittings) 304/316L ASME B16.9

1. Περιγραφή Προϊόντος

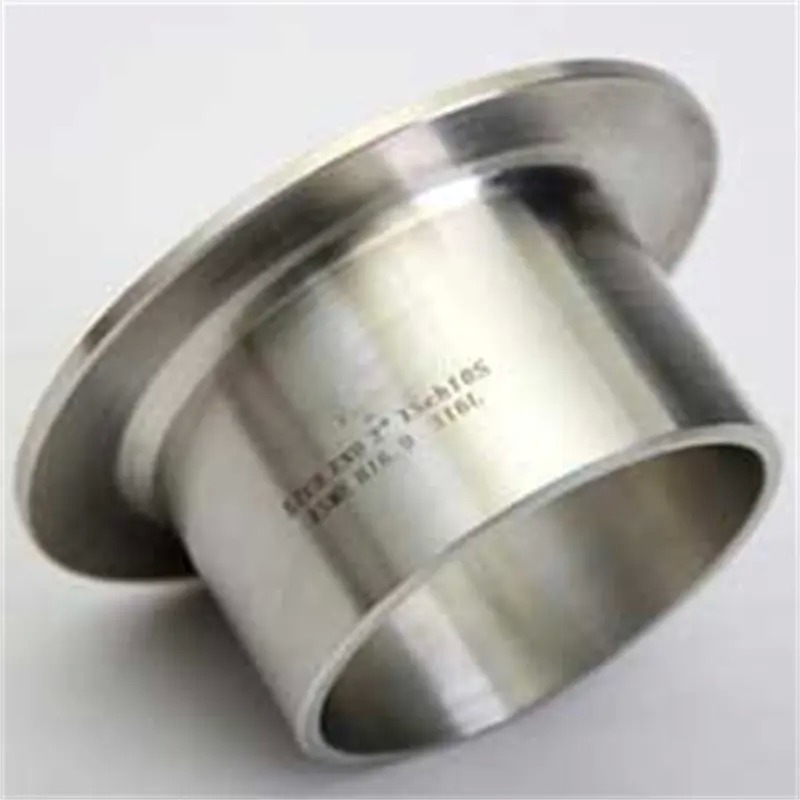

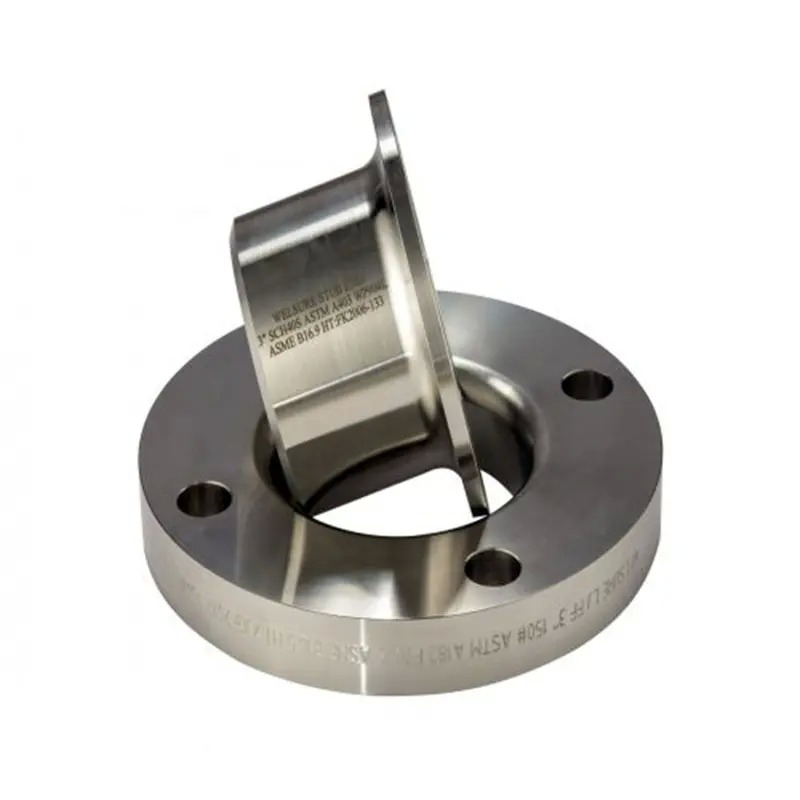

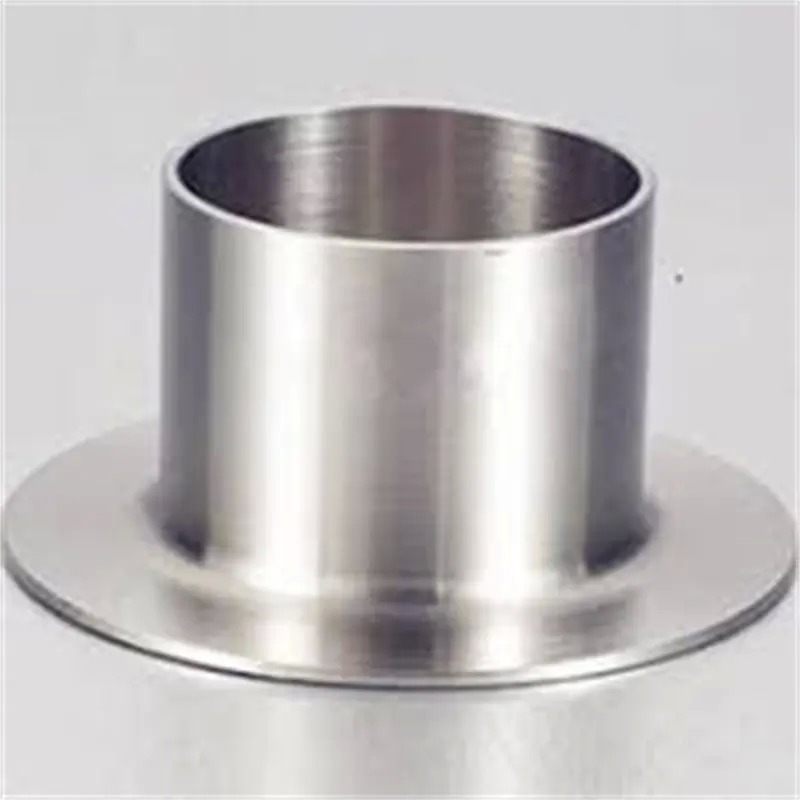

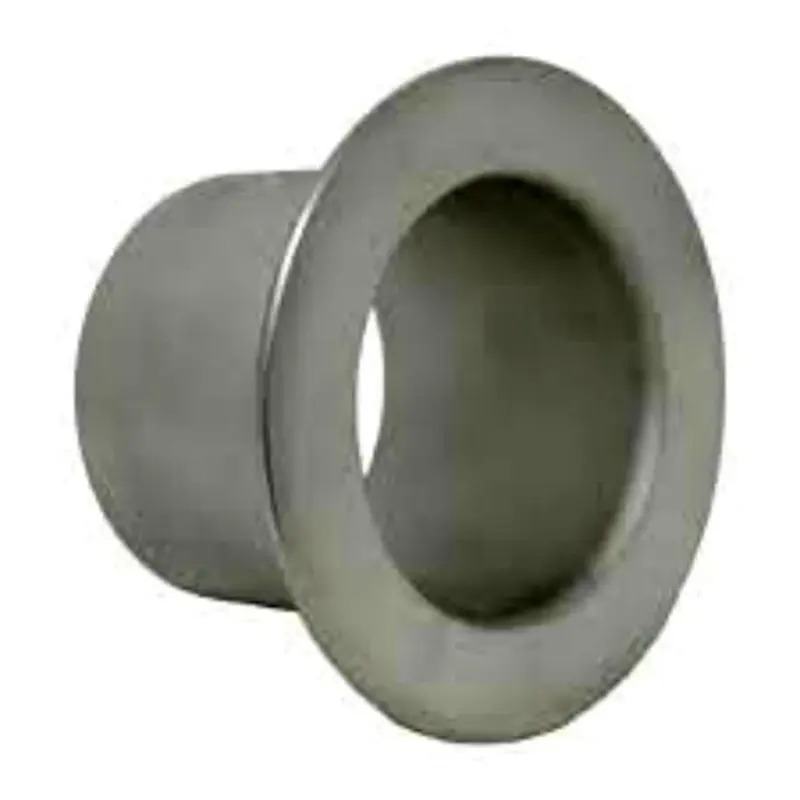

Τα άκρα σωλήνων από ανοξείδωτο χάλυβα (γνωστά και ως άκρα σωλήνων εφαπτομένης σύνδεσης ή άκρα σωλήνων φλάντζας) είναι εξαρτήματα μετάβασης που μετατρέπουν το συγκολλημένο άκρο ενός σωλήνα σε μια επιφάνεια στεγανοποίησης με φλάντζα. Δομικά, το ένα άκρο είναι ένα ευθύ τμήμα σωλήνα για συγκόλληση με εφαπτομένη, ενώ το άλλο άκρο είναι μια ακριβώς διαμορφωμένη, φουσκωτή εφαπτομένη. Το προϊόν δεν περιλαμβάνει φλάντζα και πρέπει να συνδυάζεται με φλάντζες εφαπτομένης σύνδεσης (Lap Joint Flanges). Τα υλικά περιλαμβάνουν 304/304L, 316/316L, ανοξείδωτο χάλυβα duplex και κράματα βάσης νικελίου. Με βάση το πίσω περίγραμμα, ταξινομούνται ως Τύπος Α (ευθύ λαιμό μετάβασης), Τύπος Β (καμπυλωτή μετάβαση) και Τύπος C (σφυρηλατημένο πάχος), κατάλληλα για εφαρμογές τυπικού πάχους τοιχώματος, λεπτού τοιχώματος και υψηλής πίεσης αντίστοιχα. Τα πρότυπα κατασκευής καλύπτουν τα συστήματα ASME, DIN και JIS για να καλύψουν τις παγκόσμιες απαιτήσεις μηχανικής προμήθειας.

2.Εφαρμογές Προϊόντος

1. Τυπική σύνδεση φλάντζας μεταξύ σωλήνων και εξοπλισμού: Χρησιμοποιείται για τη γρήγορη σύνδεση συγκολλημένων σωληνώσεων με βαλβίδες, πύργους, εναλλάκτες θερμότητας, αντλίες και άλλο εξοπλισμό με ακροδέκτες φλάντζας.

2. Συστήματα μεταφοράς διαβρωτικών μέσων: Μόνο το άκρο του σωλήνα έρχεται σε επαφή με το μέσο με κράμα ανθεκτικό στη διάβρωση. ο δακτύλιος φλάντζας που ταιριάζει μπορεί να είναι κατασκευασμένος από συνηθισμένο χάλυβα άνθρακα, επιτυγχάνοντας βελτιστοποίηση υλικού κατά ζώνες.

3. Έργα σωληνώσεων μεγάλης διαμέτρου και υψηλής πίεσης: Η ανεξάρτητα περιστρεφόμενη φλάντζα εφαπτομένης σύνδεσης επιλύει το εμπόδιο εγκατάστασης της περιστροφής σωλήνων μεγάλης διαμέτρου για ευθυγράμμιση μπουλονιών, ιδιαίτερα κατάλληλη για υπεράκτιες πλατφόρμες και μεγάλης κλίμακας πετροχημικές εγκαταστάσεις.

4. Σταθμοί διεργασιών που απαιτούν συχνή επιθεώρηση: Κατάλληλο για ακροδέκτες τροφοδοσίας/εκκένωσης αντιδραστήρων, περιβλήματα φίλτρων, εισόδους/εξόδους συμπιεστών και άλλες θέσεις που απαιτούν τακτική αποσυναρμολόγηση, επιθεώρηση ή καθαρισμό.

5. Σωληνώσεις που υπόκεινται σε θερμικούς κύκλους και δονήσεις: Η απόσταση εφαρμογής επιτρέπει μικρή αξονική κίνηση, απορροφώντας τάσεις θερμικής διαστολής και μηχανικές δονήσεις στις συγκολλήσεις και τις επιφάνειες στεγανοποίησης.

6. Βασικοί κλάδοι εφαρμογής: Πετρέλαιο & φυσικό αέριο, διύλιση πετρελαίου & χημικά, υπεράκτια μηχανική, ενέργεια & ηλεκτρική ενέργεια, επεξεργασία τροφίμων, λεπτά χημικά, ημιαγωγοί και μονάδες διαχωρισμού αέρα.

​3. Πλεονεκτήματα Προϊόντος

• Σε σύγκριση με τις παραδοσιακές λύσεις σύνδεσης με ενσωματωμένες φλάντζες, τα άκρα σωλήνων από ανοξείδωτο χάλυβα προσφέρουν τα ακόλουθα σημαντικά πλεονεκτήματα:
• Σημαντική εξοικονόμηση κόστους υλικών: Στην πλήρη διάταξη σύνδεσης, μόνο το άκρο του σωλήνα απαιτεί ανοξείδωτο χάλυβα ή άλλα κράματα ανθεκτικά στη διάβρωση. ο δακτύλιος φλάντζας εφαπτομένης σύνδεσης μπορεί να είναι κατασκευασμένος από συνηθισμένο χάλυβα άνθρακα. Για μεγάλες διαμέτρους και υψηλές κατηγορίες πίεσης, το κόστος υλικών μπορεί να μειωθεί κατά περίπου 30% έως 50%, με την εξοικονόμηση να γίνεται πιο έντονη καθώς αυξάνεται το μέγεθος του σωλήνα.
• Υψηλή αποδοτικότητα εγκατάστασης: Η φλάντζα εφαπτομένης σύνδεσης μπορεί να περιστρέφεται ελεύθερα κατά μήκος του εξωτερικού τοιχώματος του άκρου του σωλήνα. Κατά την εγκατάσταση, μόνο ο δακτύλιος της φλάντζας χρειάζεται να περιστραφεί για την ευθυγράμμιση των οπών των μπουλονιών, εξαλείφοντας την ανάγκη περιστροφής σωλήνων μεγάλης διαμέτρου. Ένας εργαζόμενος μπορεί να ολοκληρώσει την ευθυγράμμιση, μειώνοντας σημαντικά τη δυσκολία κατασκευής και τις ανθρωποώρες για εργασίες σε μεγάλο ύψος και σε περιορισμένους χώρους.
• Ευέλικτη και βολική συντήρηση: Κατά τη διάρκεια της αναθεώρησης του συστήματος, απλώς χαλαρώστε τα μπουλόνια για να σύρετε τον δακτύλιο της φλάντζας προς τα πίσω κατά μήκος του σωλήνα, επιτρέποντας την ανύψωση ολόκληρου του τμήματος του σωλήνα. Δεν απαιτείται κοπή με θερμή εργασία ή επανασυγκόλληση. Μετά την επιθεώρηση, η διάταξη μπορεί να επανατοποθετηθεί γρήγορα, μειώνοντας αποτελεσματικά τον χρόνο διακοπής λειτουργίας της εγκατάστασης.
• Αξιόπιστη και λογική κατανομή τάσεων: Η συγκόλληση με εφαπτομένη βρίσκεται στο ευθύ τμήμα του άκρου του σωλήνα, με επαρκή απόσταση από την επιφάνεια στεγανοποίησης της εφαπτομένης. Η ζώνη που επηρεάζεται από τη θερμότητα της συγκόλλησης και η επιφάνεια στεγανοποίησης δεν παρεμβαίνουν η μία στην άλλη. Οι τάσεις από δονήσεις σωλήνων και θερμική διαστολή δεν επικαλύπτονται στην επιφάνεια στεγανοποίησης, με αποτέλεσμα ανώτερη μακροπρόθεσμη αξιοπιστία σύνδεσης σε σύγκριση με τις ενσωματωμένες φλάντζες λαιμού συγκόλλησης.
• Αποτελεσματική προστασία ακροδεκτών εξοπλισμού: Δεδομένου ότι η φλάντζα εφαπτομένης σύνδεσης δεν έχει άκαμπτη συγκολλημένη σύνδεση με το σώμα του σωλήνα, οι ροπές κάμψης από το νεκρό βάρος του σωλήνα ή τη θερμική διαστολή δεν μεταδίδονται απευθείας στους ακροδέκτες του εξοπλισμού. Αυτό το χαρακτηριστικό είναι ιδιαίτερα κρίσιμο για την προστασία των ακροδεκτών εισόδου/εξόδου περιστροφικού εξοπλισμού όπως φυγοκεντρικές αντλίες, συμπιεστές και τουρμπίνες, αποτρέποντας αποτελεσματικά τα κατάγματα υπερφόρτωσης ακροδεκτών.
• Εξαιρετική κοινή χρήση ανταλλακτικών: Οι δακτύλιοι φλάντζας εφαπτομένης σύνδεσης του ίδιου μεγέθους μπορούν να εναλλάσσονται με άκρα σωλήνων διαφορετικών υλικών (π.χ., 304, 316L, duplex). Κατά την προετοιμασία των υλικών του έργου, χρειάζεται μόνο να αποθηκεύονται καθολικοί δακτύλιοι φλάντζας και άκρα σωλήνων διαφόρων υλικών, επιτρέποντας ευέλικτες αντιδράσεις στις ανάγκες εγκατάστασης και αντικατάστασης σε διαφορετικά τμήματα σωλήνων, μειώνοντας ταυτόχρονα το κόστος αποθήκευσης και την δέσμευση κεφαλαίου.
• Ανώτερη οικονομία πλήρους κύκλου ζωής: Λαμβάνοντας υπόψη το αρχικό κόστος προμήθειας, τα έξοδα εργασίας εγκατάστασης, τις απώλειες χρόνου διακοπής λειτουργίας λόγω συντήρησης και τη δέσμευση κεφαλαίου ανταλλακτικών, ο συνδυασμός άκρου σωλήνα από ανοξείδωτο χάλυβα + φλάντζας εφαπτομένης σύνδεσης έχει σημαντικά χαμηλότερο συνολικό κόστος κατά τη διάρκεια μιας υπηρεσιακής ζωής 25 ετών σε σύγκριση με τις ενσωματωμένες λύσεις φλάντζας από ανοξείδωτο χάλυβα.

4. Βασικές Τεχνικές Προδιαγραφές
