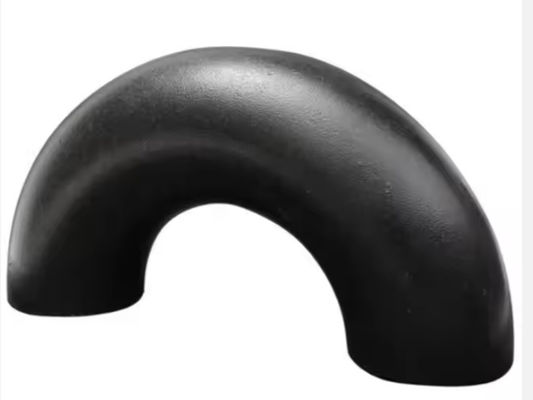

Υγιεινές ατσάλινο αγκώνα 180 μοίρες σύντομο σωλήνα προσαρμοσμένα μεγέθη που παρέχουν λύσεις σύνδεσης για βιομηχανικές και τροφικές σωλήνες

Ευρέως χρησιμοποιούμενα εξαρτήματα σωλήνων από ανοξείδωτο χάλυβα 304 χρησιμοποιούνται ευρέως στη βιομηχανία πετρελαίου, τη χημική βιομηχανία, τη βιομηχανία κατασκευών και τη βιομηχανία κατασκευής μηχανημάτων, κ.λπ.

Το υλικό σύμφωνα με αυτό το πρότυπο ονομάζεται WP Grade, και για κάθε ποιότητα ανοξείδωτου χάλυβα WP, περιλαμβάνονται διάφορες κατηγορίες εξαρτημάτων σωλήνων, για να υποδείξουν ότι χρησιμοποιείται απρόσκοπτη ή συγκολλημένη δομή. Οι κατηγορίες ταξινόμησης χρησιμοποιούνται επίσης για να υποδείξουν μεθόδους μη καταστροφικής δοκιμής και την έκταση της μη καταστροφικής δοκιμής (NDE).

Θερμική επεξεργασία

Για χάλυβα βαθμού H, απαιτείται ξεχωριστή θερμική επεξεργασία διάλυσης για την ανόπτηση διάλυσης. Όλα τα εξαρτήματα σωλήνων πρέπει να παρέχονται σε θερμικά επεξεργασμένη κατάσταση. Όλες οι εργασίες συγκόλλησης πρέπει να γίνονται πριν από τη θερμική επεξεργασία. Τα εξαρτήματα που έχουν μηχανουργηθεί απευθείας από σφυρήλατα και ράβδους ανόπτησης διάλυσης δεν χρειάζεται να ανόπτονται ξανά.

Χημική σύνθεση

Η χημική σύνθεση κάθε χυτοσιδηρού ή κλιβάνου χάλυβα πρέπει να προσδιορίζεται και να συμμορφώνεται με τις απαιτήσεις χημικής σύνθεσης για κάθε βαθμό υλικού που αναφέρεται στον πίνακα χημικής σύνθεσης.

Μηχανικές ιδιότητες εφελκυσμού

Οι μηχανικές ιδιότητες εφελκυσμού των υλικών των εξαρτημάτων σωλήνων πρέπει να συμμορφώνονται με τις απαιτήσεις μηχανικών ιδιοτήτων εφελκυσμού. Οι δοκιμές και οι αναφορές πρέπει να διεξάγονται σύμφωνα με τις μεθόδους και τους ορισμούς του A370.
Για τη δοκιμή εφελκυσμού, τα διαμήκη ή εγκάρσια κομμένα δείγματα πρέπει να είναι αποδεκτά. Παρόλο που ο πίνακας μηχανικών ιδιοτήτων εφελκυσμού καθορίζει τις απαιτήσεις επιμήκυνσης για τα διαμήκη και εγκάρσια δείγματα, δεν προορίζεται να ισχύει ταυτόχρονα. Αντίθετα, αυτό σημαίνει ότι μόνο οι αντίστοιχες απαιτήσεις επιμήκυνσης για δείγματα που είναι εφαρμόσιμα στην κατεύθυνση είναι κατάλληλες.

Πεδίο εφαρμογής προτύπου ASTM A403

Το πρότυπο περιλαμβάνει διάφορους βαθμούς κραμάτων ανοξείδωτου χάλυβα ωστενιτικού, και χρησιμοποιεί το πρόθεμα WP ή CR για να επισημάνει τον βαθμό χάλυβα, ανάλογα με τα εφαρμόσιμα πρότυπα μεγέθους και ονομαστικής πίεσης ASTM ή MSS.

Το ASTM A403 έχει σχεδιαστεί για εξαρτήματα σωλήνων από σφυρήλατο χάλυβα, τα εξαρτήματα χυτοσιδηρού δεν είναι κατάλληλα. (Τα χυτοσιδηρά από ανοξείδωτο χάλυβα ωστενιτικού περιλαμβάνονται σε αυτά τα πρότυπα, A351/A351M, A743/A743M και A744/A744M.)

Μηχανικές ιδιότητες εφελκυσμού

Οι μηχανικές ιδιότητες εφελκυσμού των υλικών των εξαρτημάτων σωλήνων πρέπει να συμμορφώνονται με τις απαιτήσεις μηχανικών ιδιοτήτων εφελκυσμού. Οι δοκιμές και οι αναφορές πρέπει να διεξάγονται σύμφωνα με τις μεθόδους και τους ορισμούς του A370.
Για τη δοκιμή εφελκυσμού, τα διαμήκη ή εγκάρσια κομμένα δείγματα πρέπει να είναι αποδεκτά. Παρόλο που ο πίνακας μηχανικών ιδιοτήτων εφελκυσμού καθορίζει τις απαιτήσεις επιμήκυνσης για τα διαμήκη και εγκάρσια δείγματα, δεν προορίζεται να ισχύει ταυτόχρονα. Αντίθετα, αυτό σημαίνει ότι μόνο οι αντίστοιχες απαιτήσεις επιμήκυνσης για δείγματα που είναι εφαρμόσιμα στην κατεύθυνση είναι κατάλληλες.

Εξαρτήματα σωλήνων από ανοξείδωτο χάλυβα ASTM A403

Τα εξαρτήματα σωλήνων από ανοξείδωτο χάλυβα ASTM A403 αναφέρονται στο υλικό σφυρηλατημένων και ελασματοποιημένων εξαρτημάτων ωστενιτικού ανοξείδωτου χάλυβα για σωλήνες πίεσης. Οι κοινές ποιότητες είναι WP304/L, WP316/L. Μπορούν να χρησιμοποιηθούν σε πολλούς τομείς όπως η μηχανική βιομηχανία, οι μονάδες μετατροπής ενέργειας κ.λπ.

• Η αναφορά του αρχικού υλικού πρέπει να αποδεικνύει ότι οι ιδιότητες του υλικού των εξαρτημάτων σωλήνων πληρούν τις απαιτήσεις αυτού του προτύπου, υπό την προϋπόθεση ότι η θερμική επεξεργασία του αρχικού υλικού είναι η ίδια με αυτή του υλικού των εξαρτημάτων σωλήνων.
• Εάν το αρχικό υλικό δεν έχει δοκιμαστεί, ή εάν η θερμική επεξεργασία του αρχικού υλικού διαφέρει από αυτή των εξαρτημάτων σωλήνων, ο κατασκευαστής των εξαρτημάτων πρέπει να διεξάγει τουλάχιστον μία δοκιμή εφελκυσμού ανά χάλυβα κλιβάνου στο υλικό που αντιπροσωπεύει τα τελικά εξαρτήματα σωλήνων, και η κατάσταση θερμικής επεξεργασίας πρέπει να είναι η ίδια με αυτή των εξαρτημάτων σωλήνων που αντιπροσωπεύει.

Μηχανικές ιδιότητες εφελκυσμού

Οι μηχανικές ιδιότητες εφελκυσμού των υλικών των εξαρτημάτων σωλήνων πρέπει να συμμορφώνονται με τις απαιτήσεις μηχανικών ιδιοτήτων εφελκυσμού. Οι δοκιμές και οι αναφορές πρέπει να διεξάγονται σύμφωνα με τις μεθόδους και τους ορισμούς του A370.
Για τη δοκιμή εφελκυσμού, τα διαμήκη ή εγκάρσια κομμένα δείγματα πρέπει να είναι αποδεκτά. Παρόλο που ο πίνακας μηχανικών ιδιοτήτων εφελκυσμού καθορίζει τις απαιτήσεις επιμήκυνσης για τα διαμήκη και εγκάρσια δείγματα, δεν προορίζεται να ισχύει ταυτόχρονα. Αντίθετα, αυτό σημαίνει ότι μόνο οι αντίστοιχες απαιτήσεις επιμήκυνσης για δείγματα που είναι εφαρμόσιμα στην κατεύθυνση είναι κατάλληλες.

Περίληψη

Αυτή η προδιαγραφή καλύπτει το πρότυπο για εξαρτήματα σωλήνων από σφυρηλατημένο ωστενιτικό ανοξείδωτο χάλυβα για εφαρμογές σωληνώσεων πίεσης. Το υλικό για τα εξαρτήματα πρέπει να αποτελείται από σφυρήλατα, ράβδους, πλάκες ή απρόσκοπτα ή συγκολλημένα σωληνωτά προϊόντα. Οι εργασίες σφυρηλάτησης ή διαμόρφωσης πρέπει να εκτελούνται με σφυρηλάτηση, πρέσα, διάτρηση, εξώθηση, ανατροπή, ελασματοποίηση, κάμψη, συγκόλληση σύντηξης, μηχανουργική κατεργασία, ή με συνδυασμό δύο ή περισσότερων από αυτές τις εργασίες. Όλα τα εξαρτήματα πρέπει να υποβάλλονται σε θερμική επεξεργασία. Πρέπει να γίνονται χημικές αναλύσεις και αναλύσεις προϊόντων και να συμμορφώνονται με την απαιτούμενη χημική σύνθεση σε άνθρακα, μαγγάνιο, φώσφορο, θείο, πυρίτιο, χρώμιο, μολυβδένιο και τιτάνιο. Πρέπει να γίνονται δοκιμές εφελκυσμού στο υλικό των εξαρτημάτων για τον προσδιορισμό των μηχανικών ιδιοτήτων εφελκυσμού, όπως η αντοχή διαρροής και η αντοχή εφελκυσμού. Τα εξαρτήματα που παρέχονται σύμφωνα με αυτήν την προδιαγραφή πρέπει να εξετάζονται οπτικά για επιφανειακές ατέλειες, επιφανειακούς ελέγχους και μηχανικά σημάδια.

1. Πεδίο εφαρμογής

1. Αυτή η προδιαγραφή καλύπτει εξαρτήματα από σφυρηλατημένο ανοξείδωτο χάλυβα για εφαρμογές σωληνώσεων πίεσης.
2. Διάφοροι βαθμοί κραμάτων ωστενιτικού ανοξείδωτου χάλυβα περιλαμβάνονται σε αυτήν την προδιαγραφή. Οι βαθμοί επισημαίνονται με ένα πρόθεμα, WP ή CR, με βάση τα αντίστοιχα πρότυπα διαστάσεων και ονομαστικής πίεσης ASME ή MSS.
3. Για κάθε έναν από τους ανοξείδωτους βαθμούς WP, καλύπτονται διάφορες κατηγορίες εξαρτημάτων, για να υποδείξουν εάν χρησιμοποιήθηκε απρόσκοπτη ή συγκολλημένη κατασκευή. Οι κατηγορίες ταξινόμησης χρησιμοποιούνται επίσης για να υποδείξουν τη μέθοδο μη καταστροφικής δοκιμής και την έκταση της μη καταστροφικής εξέτασης (NDE). Ο Πίνακας 1 είναι μια γενική περίληψη των κατηγοριών εξαρτημάτων που ισχύουν για όλους τους βαθμούς WP ανοξείδωτου χάλυβα που καλύπτονται από αυτήν την προδιαγραφή. Δεν υπάρχουν κατηγορίες για τους βαθμούς CR. Ειδικές απαιτήσεις καλύπτονται αλλού.
4. Αυτή η προδιαγραφή εκφράζεται τόσο σε μονάδες ίντσας-λίβρας όσο και σε μονάδες SI. Ωστόσο, εκτός εάν η παραγγελία καθορίζει την ισχύουσα ονομασία προδιαγραφής "M" (μονάδες SI), το υλικό θα παρέχεται σε μονάδες ίντσας-λίβρας.
5. Οι τιμές που αναφέρονται είτε σε μονάδες SI είτε σε μονάδες ίντσας-λίβρας θεωρούνται ξεχωριστά ως πρότυπο. Εντός του κειμένου, οι μονάδες SI εμφανίζονται σε αγκύλες. Οι τιμές που αναφέρονται σε κάθε σύστημα ενδέχεται να μην είναι ακριβή ισοδύναμα. επομένως, κάθε σύστημα θα χρησιμοποιείται ανεξάρτητα από το άλλο. Ο συνδυασμός τιμών από τα δύο συστήματα μπορεί να οδηγήσει σε μη συμμόρφωση με το πρότυπο.
6. Αυτή η προδιαγραφή δεν ισχύει για εξαρτήματα από χυτοσιδηρό χάλυβα. Τα χυτοσιδηρά από ωστενιτικό ανοξείδωτο χάλυβα καλύπτονται στις Προδιαγραφές A351/A351M, A743/A743M και A744/A744M.
