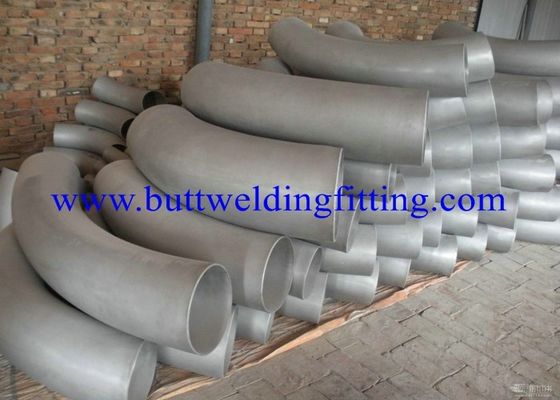

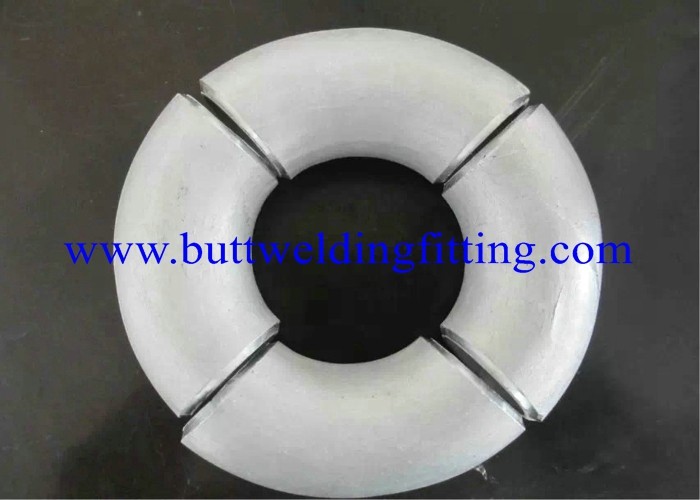

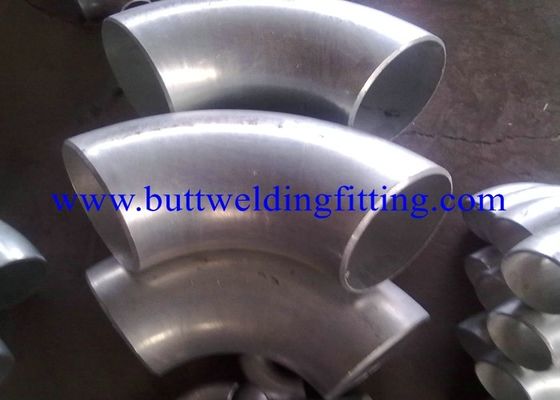

Συναρμολόγηση αγκώνων ανοξείδωτου SR της LR ASTM A815 UNS S31803/S32205/S32750

Αγκώνας ανοξείδωτου ASTM A815 UNS S31803/S32205/S32750 αγκώνας 45 βαθμού, LR/SR DN80 SCH40

Περιγραφή:

1. Προϊόν: Αγκώνας ανοξείδωτου ASTM A815 UNS S31803/S32205/S32750 αγκώνας 45 βαθμού, LR/SR DN80 SCH40

2. Βαθμός: 15 °, 30°, 45°, 60°, 90°, 180°, αρσενικό και θηλυκό

3. Βαθμός: 310S, 310, 309, 309S, 316, 316L, 316Ti, 316LN, 317, 317L, 321, 321H, 347, 347H, 304, 304L, 304H, 304N, 304LN, 302, 301, 201, 202, 904L, ντούμπλεξ, κ.λπ.
Μπορούμε επίσης να παραγάγουμε άλλες προδιαγραφές σύμφωνα με τις απαιτήσεις των πελατών.

4. Υλικό: 310S, 310,309,309S, 316,316L, 316Ti, 316LN, 317,317L, 321,321H, 347,347H, 304,304L, 304H,

5. 304N, 304LN, 302, 301,201,202,904L, ντούμπλεξ, κ.λπ.

6. Πρότυπα:
JIS B2311, B2312, B2312, B2316
ASME/ANSI B16.9, B16.11, B16.28, ASTM A403
MSS SP-43, SP-83, SP-97
ΜΒ 12459, GB/T 13401-2005, GB/T 14383-2005, GB/T10752-1995
SY/T0510-1998, ST5257-91

7. Πίεση εργασίας: -20° C~150° Γ

8. Σειρά εφαρμογών: Για τη χρήση στο πετρέλαιο, τον οσμηρό, τα τρόφιμα, τη δύναμη, την κατασκευή χάρτου, τη χημική ουσία, το ιατρικό εξοπλισμό, την αεροπορία, τον ανταλλάκτη θερμότητας λεβήτων, και άλλους τομείς.

9. Τεχνική: ενωμένος στενά αγκώνας, τρυπημένος με διατρητική μηχανή αγκώνας, καυτός-πιεσμένος αγκώνας, σφυρηλατημένος αγκώνας

10. Ακτίνα: Μακροχρόνια ακτίνα, σύντομη ακτίνα, R=1.5D, R=3D, R=5D, θηλυκό, αρσενικό, κ.λπ.

11. Τύπος: 15 °, 30 °, 45 °, 60 °, 90 °, 180 °, αρσενικό και θηλυκό

12. Εξωτερική διάμετρος: 1/8» - 100» (62500mm)

13. Πάχος τοίχων: Sch5-SCH 160S, SCH XXS 150lb, 300lb, 400lb, 600lb, 900lb, 1500lb, 2500lb

14. Επιφάνεια: ανόπτηση, επιλογή, γραμμή τρίχας, που γυαλίζονται, φωτεινός, βούρτσα, ντυμένο, φύσημα άμμου, κ.λπ.

15. Εξαγωγή σε: Ιρλανδία, Σιγκαπούρη, Ινδονησία, Ουκρανία, Σαουδική Αραβία, Ισπανία, Καναδάς, ΗΠΑ, Βραζιλία, Ταϊλάνδη, Κορέα, Ιράν, Ινδία, Αίγυπτος, Ομάν, Κουβέιτ, Νότια Αφρική, Ντουμπάι, Μεξικό, Περού, Μαλαισία, Βιετνάμ, Ρωσία, Ιταλία, κ.λπ.

16. Χαρακτηρισμός: Καταχωρημένο λογότυπο, αριθμός θερμότητας, βαθμός χάλυβα, πρότυπα, μέγεθος

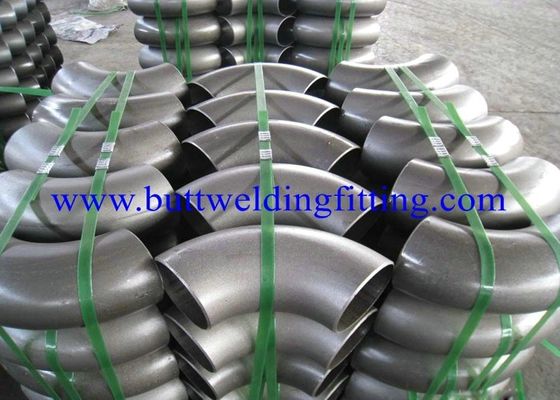

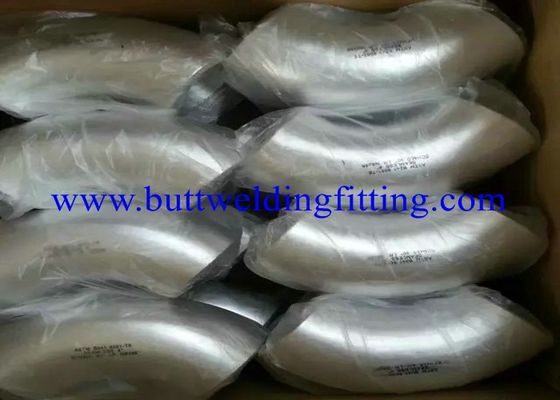

17. Συσκευασία: Ξύλινο κιβώτιο ή ξύλινη παλέτα.

18. H.S κώδικας: 73072300

19. Υλικό:

Υλικό	ASTM	Χάλυβας άνθρακα (ASTM A234WPB, A234WPC, A420WPL6.
		Ανοξείδωτο (ASTM A403 WP304,304L, 316,316L, 321. 1Cr18Ni9Ti, 00Cr19Ni10, 00Cr17Ni14Mo2, ect.)
		Χάλυβας κραμάτων: A234WP12, A234WP11, A234WP22, A234WP5, A420WPL6, A420WPL3
	DIN	Χάλυβας άνθρακα: St37.0, St35.8, St45.8
		Ανοξείδωτο: 1.4301, 1.4306, 1.4401, 1.4571
		Χάλυβας κραμάτων: 1.7335, 1.7380, 1.0488 (1,0566)
	JIS	Χάλυβας άνθρακα: PG370, PT410
		Ανοξείδωτο: SUS304, SUS304L, SUS316, SUS316L, SUS321
		Χάλυβας κραμάτων: PA22, PA23, PA24, PA25, PL380
	ΜΒ	10#, 20#, 20G, 23g, 20R, Q235,16Mn, 16MnR, 1Cr5Mo, 12CrMo, 12CrMoG, 12Cr1Mo

Εφαρμογές:

, Τοποθετήσεις αυτών των σωληνώσεων τύπων χρησιμοποιούμαστε ευρέως στα είδη βιομηχανιών:

α. έγγραφο που κάνει, επεξεργασία απόβλητου ύδατος

β. χημική βιομηχανία και φυσικό αέριο

γ. ναυπηγική

Δ. ηλεκτρικός εξοπλισμός

ε. πυρηνική ενέργεια

φ. κατασκευή

γ. πετρέλαιο

Προδιαγραφή

ND		OD (ΚΚ)	Κέντρο στο τέλος		Περ. βάρος KG/PCS
DN	ΙΝΤΣΑ	OD	Α	Ο	5S	10S	η δεκαετία του '20	η δεκαετία του '40	η δεκαετία του '80
20	3/4	25 20.7	-	-	-	-	-	-	-
25	1	32 33.4	25	50	0,055	0,096	0,11	0,11	0,15
32	11/4	38 42.2	32	64	0,069 0,075	0,102 0,132	0,14 0,15	0,158 0,17	0,20 0,236
40	11/2	45 48.3	38	76	0,12 0,13	0,18 0,186	0,2 0 .21	0,22 0,24	0,3 0,33
50	2	57 60,3	51	102	0,17 0,176	0,297 0,308	0,787 0,396	0,42 0,44	0,6 0,616
65	21/2	73 76.1	64	128	0,35 0,364	0,53 0,546	0,64 0,655	0,89 0,91	1.0 1.29
80	3	89	76	152	0,486	0,729	0,972	1.36	1.94
90	31/2	101.6	89	178	0,7	1.05	1.4	1.96	2.8
100	4	108 114.3	102	204	0,90 0,94	1.2 1.4	1.7 1,876	2.56 2.77	4.0 4.13
125	5	133 141.3 139,7	127	254	1.8 2.02	2.1 2.37	3.2 3.49	4.0 4.4	6.5 6.98
150	6	159 168.3 165,2	152	304	2.6 2.9	3.1 3.4	4.8 5.0	6.8 7,1	10.3 11.0
200	8	219 216.3	203	406	6.25 5.0	7.0 6.8	11.08 10,7	14.1 13.5	22 21
250	10	273 267.3	254	508	10.08 9.7	11.2 10,0	17.6 16.0	24.6 23.0	44.8 40.0
300	12	325 323.9 318,5	305	610	14.8	16.7	23.3	37	64.5
350	14	377 355.6	356	711	19.1 15.6	22 19.5	38 34	48.6 42.6	80.0 74.0
400	18	426 406.4	406	812	29.0 26.5	35 30	57.0 49.9	67 62	149.0 135,0
500	20	529 508	508	1016	-	-	-	-	-
550	22	559	559	1118	-	-	-	-	-
