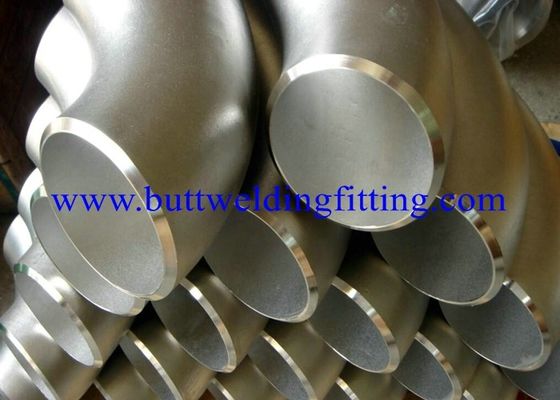

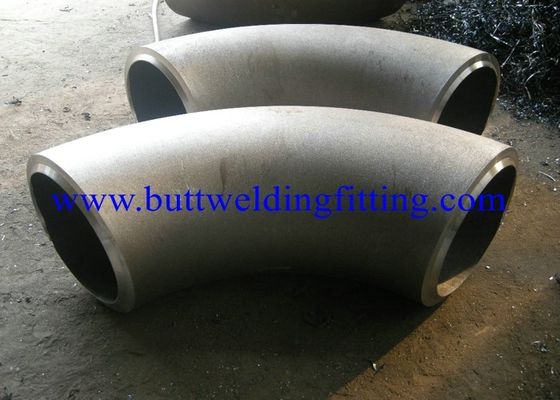

Πολύ/απότομα αγκώνας ASTM A403 WP310S 316L 904L 2205 304 ανοξείδωτου κάμψεων ακτίνας

Αγκώνας ανοξείδωτου 304 ASTM A403 WP310S 316L 904L 2205 μακρύς/απότομα αγκώνας ακτίνας

Περιγραφή:

1. ΑΓΚΩΝΑΣ ΑΝΟΞΕΊΔΩΤΟΥ

2. Όνομα προϊόντων: ASTM A403 WP310S 316L αγκώνας ανοξείδωτου 90D LR 904L 2205 304

3. Υλικό: ανοξείδωτο, χάλυβας κραμάτων, χάλυβας άνθρακα

4. Μέγεθος:
Άνευ ραφής αγκώνες (SMLS): 1/2» - 2 4», DN15-DN600
Ενωμένοι στενά άκρη αγκώνες (ραφή): 24» - 72», DN600-DN1800

5. Πάχος: SCH10, SCH20, SCH30, STD SCH40, SCH60, XS, SCH80., SCH100, SCH120, SCH140, SCH160, XXS

6. Τύπος:
SR 30,45,60,90,180 βαθμός
1.0D, 1.5D, 2.0D, 2.5D, τρισδιάστατο, 4D, 5D, 6D, 7D-40D.

7. Πίεση: Sch5--Sch160, XXS

8. Πρότυπα: ASME, ANSI B16.9 DIN2605,2615,2616,2617, JIS B2311, 2312,2313 ΤΟ EN 10253-1, ΤΟ EN 10253-2

9. CE και πιστοποίηση: ISO9001: 2000, API, BV, SGS, LOIYD

10. Σειρά εφαρμογής: «Πετρέλαιο, χημική ουσία, δύναμη, αέριο, μεταλλουργία, ναυπηγική, κατασκευή, νερό και πυρηνική ενέργεια κ.λπ.»

11. Η επιθεώρηση τρίτων: Το BV, SGS, LOIYD, TUV, και άλλο κόμμα ανέμιξαν από τους πελάτες.

12. Παρατήρηση: Επίσης μπορεί να παρέχει τις συναρμολογήσεις IBR και τις εξειδικευμένες συναρμολογήσεις NACE & HIC.

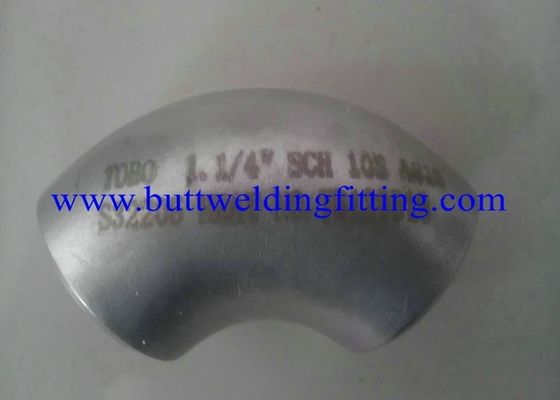

13. Χαρακτηρισμός: Καταχωρημένο λογότυπο, αριθμός θερμότητας, βαθμός χάλυβα, πρότυπα, μέγεθος

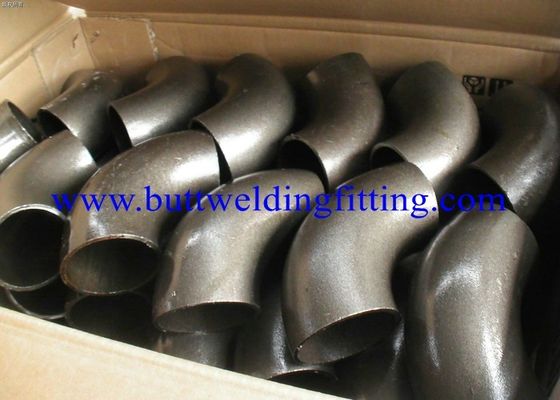

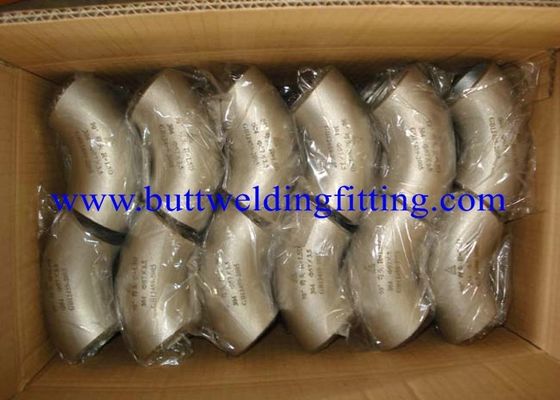

14. Συσκευασία: Ξύλινο κιβώτιο ή ξύλινη παλέτα.

15. H.S κώδικας: 73072300

16. Υλικό:

Υλικό	ASTM	Χάλυβας άνθρακα (ASTM A234WPB, A234WPC, A420WPL6.
		Ανοξείδωτο (ASTM A403 WP304,304L, 316,316L, 321. 1Cr18Ni9Ti, 00Cr19Ni10, 00Cr17Ni14Mo2, ect.)
		Χάλυβας κραμάτων: A234WP12, A234WP11, A234WP22, A234WP5, A420WPL6, A420WPL3
	DIN	Χάλυβας άνθρακα: St37.0, St35.8, St45.8
		Ανοξείδωτο: 1.4301, 1.4306, 1.4401, 1.4571
		Χάλυβας κραμάτων: 1.7335, 1.7380, 1.0488 (1,0566)
	JIS	Χάλυβας άνθρακα: PG370, PT410
		Ανοξείδωτο: SUS304, SUS304L, SUS316, SUS316L, SUS321
		Χάλυβας κραμάτων: PA22, PA23, PA24, PA25, PL380
	ΜΒ	10#, 20#, 20G, 23g, 20R, Q235,16Mn, 16MnR, 1Cr5Mo, 12CrMo, 12CrMoG, 12Cr1Mo

Εφαρμογές:

, Τοποθετήσεις αυτών των σωληνώσεων τύπων χρησιμοποιούμαστε ευρέως στα είδη βιομηχανιών:

α. έγγραφο που κάνει, επεξεργασία απόβλητου ύδατος

β. χημική βιομηχανία και φυσικό αέριο

γ. ναυπηγική

Δ. ηλεκτρικός εξοπλισμός

ε. πυρηνική ενέργεια

φ. κατασκευή

γ. πετρέλαιο

Προδιαγραφή

ND		OD (ΚΚ)	Κέντρο στο τέλος		Περ. βάρος KG/PCS
DN	ΙΝΤΣΑ	OD	Α	Ο	5S	10S	η δεκαετία του '20	η δεκαετία του '40	η δεκαετία του '80
20	3/4	25 20,7	-	-	-	-	-	-	-
25	1	32 33,4	25	50	0,055	0,096	0,11	0,11	0,15
32	11/4	38 42,2	32	64	0,069 0,075	0,102 0,132	0,14 0,15	0,158 0,17	0,20 0,236
40	11/2	45 48,3	38	76	0,12 0,13	0,18 0,186	0,2 0,21	0,22 0,24	0,3 0,33
50	2	57 60,3	51	102	0,17 0,176	0,297 0,308	0,787 0,396	0,42 0,44	0,6 0,616
65	21/2	73 76,1	64	128	0,35 0,364	0,53 0,546	0,64 0,655	0,89 0,91	1.0 1,29
80	3	89	76	152	0,486	0,729	0,972	1.36	1.94
90	31/2	101.6	89	178	0,7	1.05	1.4	1.96	2.8
100	4	108 114,3	102	204	0,90 0,94	1.2 1,4	1.7 1,876	2.56 2,77	4.0 4,13
125	5	133 141,3 139,7	127	254	1.8 2,02	2.1 2,37	3.2 3,49	4.0 4,4	6.5 6,98
150	6	159 168,3 165,2	152	304	2.6 2,9	3.1 3,4	4.8 5,0	6.8 7,1	10.3 11,0
200	8	219 216,3	203	406	6.25 5,0	7.0 6,8	11.08 10,7	14.1 13,5	22 21
250	10	273 267,3	254	508	10.08 9,7	11.2 10,0	17.6 16,0	24.6 23,0	44.8 40,0
300	12	325 323,9 318,5	305	610	14.8	16.7	23.3	37	64.5
350	14	377 355,6	356	711	19.1 15,6	22 19,5	38 34	48.6 42,6	80.0 74,0
