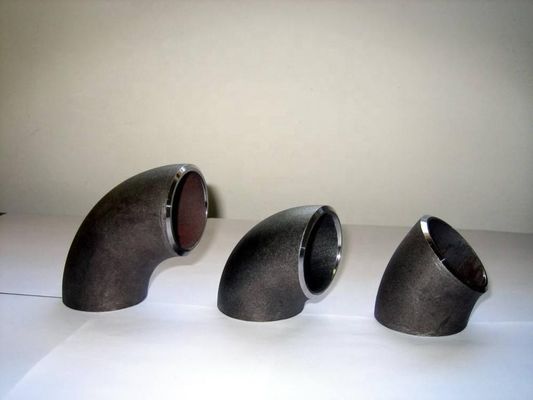

1» μακροχρόνιο bw επεξεργασμένος-s ASTM Α 234 GR. WPB GA-ε-60112 ακτίνας ASME B16.9 αγκώνων 45°

Χημικά και μηχανικά χαρακτηριστικά προσαρμογής χαλύβδινων σωλήνων ASTM A234 WPB

Τα εξαρτήματα ποιότητας WPB κατασκευασμένα από χαλύβδινους σωλήνες ή πλάκες, το μέγιστο C είναι 0,35%.

Εξαρτήματα σφυρηλάτησης Περιεκτικότητα σε άνθρακα 0,35% μέγιστη και περιεκτικότητα σε πυρίτιο 0,35% μέγιστη, όχι ελάχιστη.

Για κάθε μείωση κατά 0,01 περιεκτικότητας σε άνθρακα, η μέγιστη περιεκτικότητα σε μαγγάνιο αυξάνεται κατά 0,06%, έως το μέγιστο 1,35% για το Mn.

Η συνολική περιεκτικότητα σε χαλκό, νικέλιο, νιόβιο και μολυβδαίνιο δεν πρέπει να υπερβαίνει το 1,00%.

Νιόβιο + Μολυβδαίνιο δεν πρέπει να υπερβαίνει το 0,32%.

Για άλλους βαθμούς:

Μηχανικές ιδιότητες εξαρτημάτων σωληνώσεων ASTM A234 WPB

Αντοχή εφελκυσμού 60.000 pis 415 Mpa
Ισχύς απόδοσης 35.000 psi 240 Mpa
Βαθμολογίες πιέσεων: 150 LBS, 300 LBS, 600 LBS, 900 LBS, 1500 LBS, 2000 LBS, 3000 LBS έως 9000 LBS.

Για άλλους βαθμούς στο ASTM A234:

Το ASTM A234 περιλαμβάνει εξαρτήματα σωληνώσεων χωρίς συγκόλληση και συγκόλληση

Για τα εξαρτήματα χαλύβδινων σωλήνων χωρίς συγκόλληση αναφέρεται στην πρώτη ύλη εξαρτημάτων από τους χαλύβδινους σωλήνες και σωλήνες χωρίς ραφή.
Έτσι, τα εξαρτήματα συγκολλημένων χαλύβδινων σωλήνων καλύπτουν την πρώτη ύλη των εξαρτημάτων από συγκολλημένους χαλύβδινους σωλήνες.

Σημειώνεται ότι,

Η προδιαγραφή ASTM A234 δεν καλύπτει τα χυτά εξαρτήματα συγκόλλησης ή τα εξαρτήματα που έχουν υποστεί μηχανική επεξεργασία από χύτευση.

Διαδικασίες διαμόρφωσης εξαρτημάτων χαλύβδινων σωλήνων

Οι διαδικασίες κατασκευής εξαρτημάτων σωληνώσεων περιλαμβάνουν εργασίες σφυρηλάτησης και διαμόρφωσης.Καθώς και συμπίεση, σφυρηλάτηση, διάτρηση, εξώθηση, ανατροπή, κύλιση, κάμψη, συγκόλληση με σύντηξη και κατεργασία.Ή οι διαδικασίες συνδυασμού δύο ή περισσότερων από αυτές τις λειτουργίες.

Κατά την κατασκευή εξαρτημάτων χαλύβδινων σωλήνων, πρέπει να σημειωθούν οι παρακάτω δραστηριότητες:

1, Δεν θα δημιουργηθούν τραυματικές ατέλειες, ελαττώματα συγκόλλησης.
2, Αφού διαμορφωθούν ή διαμορφωθούν τα εξαρτήματα σε κατάλληλη θερμοκρασία, πρέπει να ψύχονται σε κατάλληλα περιβάλλοντα σε θερμοκρασία κάτω από την κρίσιμη περιοχή.Και δεν πρέπει να υπάρχουν ελαττώματα κατά τις διαδικασίες ψύξης.Η ταχύτητα ψύξης δεν πρέπει να είναι μεγαλύτερη από τον αέρα.
3, Η κατάλληλη επιθεώρηση πρέπει να πραγματοποιείται μετά την κατασκευή.(Υδροστατική δοκιμή, δοκιμή σκληρότητας, δοκιμή εφελκυσμού κ.λπ.)
