ΟΜΆΔΑ TOBO
Διεθνής εμπορική (Shanghia) Co. TOBO, ΕΠΕ Co. σωλήνων ελαίου Tianda, ΕΠΕ
Co. εξοπλισμού σωληνώσεων TOBO, ΕΠΕ Co. σωλήνων TPCO & TISCO (Tianjin), ΕΠΕ
| Τόπος καταγωγής: | Κίνα |
|---|---|
| Μάρκα: | TOBO |
| Πιστοποίηση: | ABS ,CC ,TUV,CC ,GL ,BV ,ISO14001 ,ISO9001 ,OHSMS |
| Αριθμό μοντέλου: | Tobo-0054 |
| Ποσότητα παραγγελίας min: | 1pcs |
| Τιμή: | 55 USD per pcs |
| Συσκευασία λεπτομέρειες: | Ξύλινες περιπτώσεις, παλέτες, νάυλον τσάντες ή σύμφωνα με τις απαιτήσεις των πελατών |
| Χρόνος παράδοσης: | 7-15 ημέρες εργασίας |
| Όροι πληρωμής: | Η MoneyGram L/C, D/A, D/P, T/T, Western Union, |
| Δυνατότητα προσφοράς: | 1118000 PC το μήνα |
| Όνομα Προϊόντος: | Φλάντζα συναρμολογήσεων συγκόλλησης άκρης TOBO | Υλικό: | 90/10 κράμα νικελίου χαλκού |
|---|---|---|---|
| Πρότυπο: | ASME/ANSI B16.5 | εφαρμογή: | Πετρέλαιο/δύναμη/χημική ουσία |
| Μέγεθος: | 1/2» - 12» | Τεχνολογία: | σφυρήλατος |
| Τόπο καταγωγής: | Κίνα | Τύπος: | Φλάντζα |
| Επισημαίνω: | Σφυρηλατημένες συναρμολογήσεις και φλάντζες,Φλάντζες συγκόλλησης άκρης |
||
Χαρακτηριστικά του κράματος νικελίου χαλκού
Πίνακας σύγκρισης των τυποποιημένων προδιαγραφών για το σωλήνα $cu-Νι 90/10
|
DIN 17664 2.0872 |
DIN 86019 2.1972 |
BS 2871 ΣΟ 102 |
EEMUA 144-1987 UNS C7060x |
Mil-τ-16420K ASTM Β 466 Γ 70600 |
JIS Χ 3300 Γ 7060T Cu+Ni+Fe |
|
|
Cu% Ni% Fe% Mn% Γ % Pb% S % P% Zn% Άλλο ΟΜΠ. |
rem. 9.0 - 11.0 1.0 - 2.0 0.5 - 1.0 μέγιστο 0,05 μέγιστο 0,03 μέγιστο 0,02 μέγιστο 0,02 μέγιστο 0,50 μέγιστο 0,30 |
rem. 9.0 - 11.0 1.5 - 1.8 0.5 - 1.0 μέγιστο 0,05 μέγιστο 0,01 μέγιστο 0,005 μέγιστο 0,02 μέγιστο 0,05 μέγιστο 0,20 |
rem. 10.0 - 11.0 1.0 - 2.0 0.5 - 1.0 μέγιστο 0,05 μέγιστο 0,01 μέγιστο 0,05 - - μέγιστο 0,30 |
rem. 10.0 - 11.0 1.5 - 2.0 0.5 - 1.0 μέγιστο 0,05 μέγιστο 0,01 μέγιστο 0,02 μέγιστο 0,02 μέγιστο 0,20 μέγιστο 0,30 |
rem. 9.0 - 11.0 1.0 - 1.8 μέγιστο 1,00 μέγιστο 0,05 μέγιστο 0,02 μέγιστο 0,02 μέγιστο 0,02 μέγιστο 0,50 - |
rem. 9.0 - 11.0 1.0 - 1.8 0.2 - 1.0 - μέγιστο 0,05 - - μέγιστο 0,50 Cu+Ni+Fe+Mn: λ. 99,5% |
Πίνακας σύγκρισης των τυποποιημένων προδιαγραφών για το σωλήνα $cu-Νι 70/30
|
DIN 17664 2.0882 |
BS 2871 ΣΟ 107 |
Mil-τ-16420K ASTM Β 466 Γ 71500 |
JIS Χ 3300 Γ 7150T |
|
|
Cu% Ni% Fe% Mn% Γ % Pb% S % P% Zn% Άλλο ΟΜΠ. |
rem. 30.0 - 32.0 0.4 - 1.0 0.5 - 1.5 μέγιστο 0,05 μέγιστο 0,03 μέγιστο 0,02 μέγιστο 0,02 μέγιστο 0,50 μέγιστο 0,30 |
rem. 30.0 - 32.0 0.4 - 1.0 0.5 - 1.5 μέγιστο 0,06 μέγιστο 0,01 μέγιστο 0,08 - - - |
rem. 29.0 - 33.0 0.4 - 1.0 μέγιστο 1,00 μέγιστο 0,05 μέγιστο 0,02 μέγιστο 0,02 μέγιστο 0,02 μέγιστο 0,50 - |
rem. 29.0 - 33.0 0.4 - 1.0 0.2 - 1.0 - μέγιστο 0,05 - - μέγιστο 0,50 Cu+Ni+Fe+Mn: λ. 99,5% |
Υλικό
90/10 κράμα νικελίου χαλκού
DIN 86013 2,1972, DIN 17664 2,0872
BS2871, 2872, 2875 CN102
EEMUA 144
ASTM B466, B467, C70600, MIL-Τ-16420K C70600
JIS H3300 C7060T
70/30 κράμα νικελίου χαλκού
DIN 17664 2,0882
BS2871, 2872, 2875 CN107
ASTM B466, B467, C71500, MIL-Τ-16420K C71500
JIS H3300 C7150T
Διάσταση
DIN 86011, 86087, 86088, 86089, 86090
BS1640
ANSI B16.9, B16.28
JMS 7354
Μέγεθος - 10 χιλ. OD σε 400 χιλ. OD
Πάχος - 1 χιλ. σε 10 χιλ.
Βαθμός - UNS αριθ. C70600 ($CU-ΝΙ 90/10), UNS C71500 ($CU - ΝΙ 70/30).
Φλάντζα
1. Εφαρμογή:
Για τη σφραγίδα ή συνδέστε των γραμμών σωλήνων/σωλήνων
2. Υλικό:
90/10 κράμα νικελίου χαλκού 304,304L, 316,316L, χάλυβας άνθρακα ή άλλο υλικό κατόπιν αιτήσεως
3. Πρότυπα:
ANSI, DIN, JIS, BS, EN1092-1
4. Μέγεθος:
DN15 (1/2») σε DN5000 (200»)
5. Τύπος:
Περασμένες κλωστή φλάντζες, φλάντζες συγκόλλησης υποδοχών, τυφλές φλάντζες, άλλες φλάντζες
Προδιαγραφή τύπων
Λαιμός συγκόλλησης
1, προτιμώ για την υπό το μηδέν ή ανυψωμένη θερμοκρασία υψηλής πίεσης,
2, πλήμνη εκλεπτύνονται και τρυπημένος για να ταιριάξει με την εσωτερική διάμετρο του σωλήνα έτσι η ροή δεν είναι περιορισμένη, αποτρέποντας την αναταραχή και μειώνοντας τη διάβρωση
3, εύκολα ακτινογραφημένος και παρέχουν την άριστη διανομή πίεσης
Ολίσθηση-
1, όχι κανονικά χρησιμοποιημένος στις εφαρμογές υψηλός-πίεσης λόγω της χαμηλής σύνδεσης πλημνών και συγκόλλησης
2, Silps έξω από το σωλήνα
3, μέσα της φλάντζας που ενώνεται στενά στην πλήμνη και το τέλος του σωλήνα
Ένωση περιτυλίξεων
1, χρησιμοποιημένος όπου η ευθυγράμμιση μπουλονιών ή η πρόσβαση για τον καθαρισμό απαιτείται
2, παρόμοιος ολίσθηση-στη φλάντζα όταν χρησιμοποιείται με το κοινό τέλος στελεχών περιτυλίξεων
3, η ακτίνα στη διατομή του προσώπου φλαντζών και άντεξαν να ταιριάξουν με το κοινό τέλος στελεχών περιτυλίξεων
Περασμένος κλωστή
1, χρησιμοποιημένος όπου η συγκόλληση θα ήταν επικίνδυνο
2, σχεδιασμένος για τις χαμηλής πιέσεως και μη-κυκλικές εφαρμογές
3, άντεξαν περνιούνται κλωστή για να ταιριάξουν με το νήμα σωλήνων
4, εκλεπτυμένος στο σωλήνα σφραγίδων και τις φλάντζες
Συγκόλληση υποδοχών
γραμμές 1, για τις χημικές διαδικασίες μικρός-διαμέτρων, υδραυλικής και διανομής ρευμάτων
2, παρόμοιος ολίσθηση-στη φλάντζα
3, μετρητής άντεξαν το σωλήνα αντιστοιχιών άντεξαν, επιτρέποντας την απεριόριστη ροή
4, μετρητής άντεξαν από την εξωτερική διάμετρο του δευτερεύοντος σωλήνα τακτοποιήσεων πλημνών - μπορεί να παρεμβάλει το σωλήνα στην υποδοχή με τη συγκόλληση λωρίδων στην πλήμνη

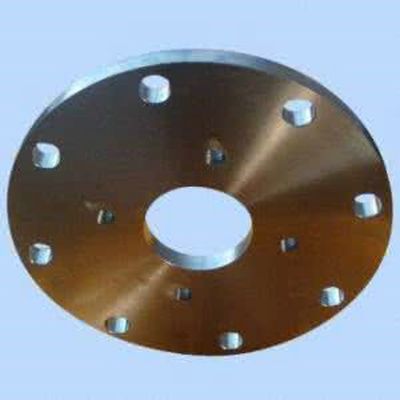

Τυφλός
1, χρησιμοποιημένος στις στενές άκρες της διοχέτευσης με σωλήνες
2, έχουν το κανένα άντεξαν
3, πρόσβαση αδειών στις σφραγισμένες γραμμές
Άλλες φλάντζες
Στόμιο, αποσυμπιεστής, που μειώνει, ελαφριές, στερεώνοντας έξοδοι, μακριοί λαιμοί συγκόλλησης, μετρικός, σχέδια ναυτικού, σχέδια πελατών
