Αυξημένη κατηγορία 150/300/600 προσώπου δαχτυλιδιών πιάτων Ansi Asme Asa B16.5 φλάντζα

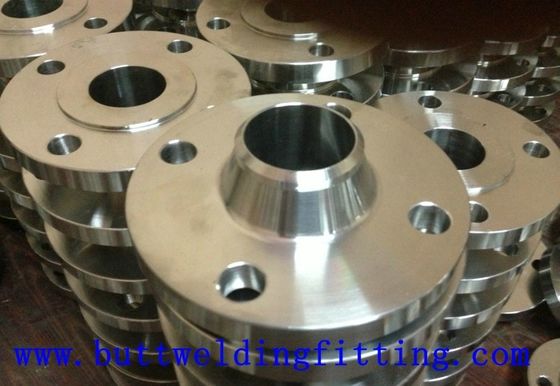

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

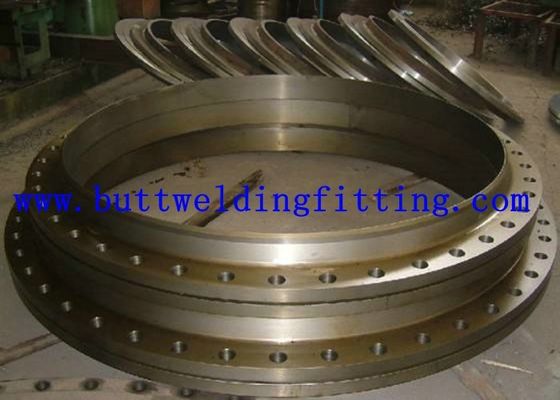

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

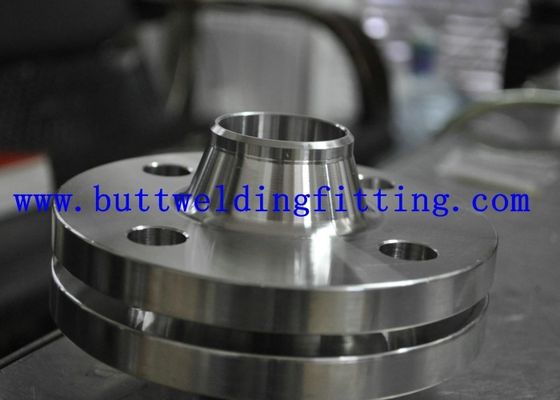

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

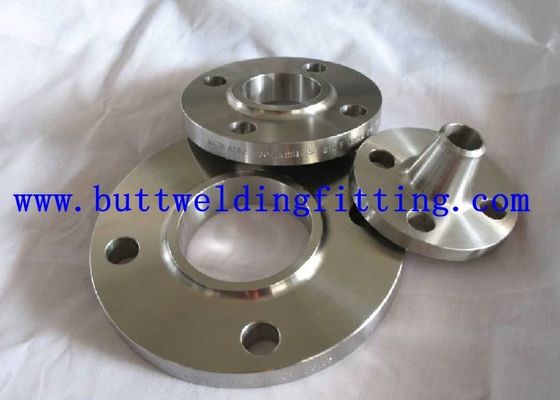

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600

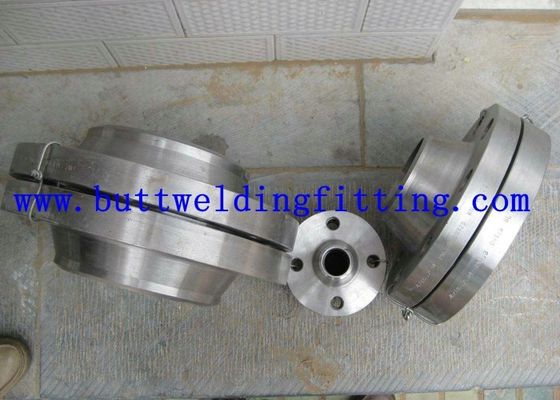

  • Ansi Asme Asa B16.5 Plate Ring Flange Raised Face Class 150 / 300 / 600
Τόπος καταγωγής Κίνα
Μάρκα TOBO
Πιστοποίηση SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED
Αριθμό μοντέλου 31254 1,4547 254 SMO
Ποσότητα παραγγελίας min 1pc
Τιμή US $ 10 - 100 / Kilogram
Συσκευασία λεπτομέρειες Πλόιμες ξύλινες περιπτώσεις ή παλέτες που δένονται από τη ζώνη χάλυβα ή σύμφωνα με τις απαιτήσεις το
Χρόνος παράδοσης 30 ημέρες μετά από να λάβει την προκαταβολή πληρωμής 30% από T/T ή LC
Όροι πληρωμής L / C, T / T, Western Union
Δυνατότητα προσφοράς 50 Μετρικούς τόνους/υπερβαίνον τους 3,5 τόννους ανά μήνα
Λεπτομέρειες
Τύπος Φλάντζα πιάτων OD 9,5 219mm
Εκτίμηση κατηγορίας 150#~2500# Αντιμετώπιση RF (αυξημένο πρόσωπο) ΓΦ (επίπεδο πρόσωπο) RTJ (ένωση τύπων δαχτυλιδιών) RJ (κοινό πρόσωπο δαχτυλιδι
Διαδικασία παραγωγής Η ώθηση, Τύπος, σφυρηλατεί, χυτός, κ.λπ. Συσκευασία Ξύλινες περιπτώσεις, παλέτες, νάυλον τσάντες ή σύμφωνα με τις απαιτήσεις των πελατών
MOQ 1pcs Χρόνος παράδοσης 10-100 ημέρες ανάλογα με την ποσότητα
Όροι πληρωμής L/C, T/T Αποστολή FOB Tianjin/Σαγκάη, CFR, CIF κ.λπ.
Εφαρμογή Σωλήνωση και σύνδεση βαλβίδων Επεξεργασία επιφάνειας Παστωμένος, 2B, No.4, BA, Hairline, καθρέφτης
Επισημαίνω

φλάντζες και συναρμολογήσεις σφυρηλατημένων κομματιών

,

Φλάντζες συγκόλλησης άκρης
Αφήστε ένα μήνυμα
Περιγραφή προϊόντων

ΤΟ ANSI, ASME, ASA, ΦΛΆΝΤΖΑ ΔΑΧΤΥΛΙΔΙΏΝ ΠΙΆΤΩΝ B16.5 ΑΎΞΗΣΕ ΤΗΝ ΚΑΤΗΓΟΡΊΑ 150/300/600 ΠΡΟΣΏΠΟΥ

Προδιαγραφές

Μέγεθος:

Σχέδιο DN ή όπως απαιτήσατε

Υλικό:

Ανοξείδωτο

Πρότυπα:

ASTM, ASME, DIN, ΤΟ EN, BS, ISO, JIS, ΜΒ Κ.ΛΠ.

Θέση προέλευσης:

Σαγκάη, Κίνα (ηπειρωτική χώρα)

Πρότυπος αριθμός:

Σφυρηλατημένη φλάντζα

Τυποποιημένος ή μεταβλητός:

Πρότυπα

Όνομα προϊόντων:

ANSI, ASME, ASA, ΑΥΞΗΜΈΝΗ ΚΑΤΗΓΟΡΊΑ 150/300/600 ΠΡΟΣΏΠΟΥ ΔΑΧΤΥΛΙΔΙΏΝ ΠΙΆΤΩΝ B16.5 ΦΛΆΝΤΖΑ

Τύπος:

Σφυρηλατημένη φλάντζα

Επεξεργασία επιφάνειας:

Παστωμένος, 2B, No.4, BA, Hairline, καθρέφτης

Τεχνική:

ERW

Εφαρμογή:

Εφαρμογή: μηχανή, κατασκευή, πετρέλαιο, ιατρική, τρόφιμα…

Εμπορικός όρος:

ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, CIF, CFR, EXW

Σειρά μεγέθους:

OD ΒΆΡΟΣ 9,5 219mm 0.25mm 3mm

MOQ:

500kg

Δείγμα:

Ναι, ελεύθερος για τους πελάτες frequenter
Συσκευασία & παράδοση

Λεπτομέρειες συσκευασίας:

1. Ξύλινη παλέτα
2. Αντι-υγρή υφαμένη τσάντα
3. όπως απαιτείται

Λεπτομέρεια παράδοσης:

7-10 ημέρες, σύμφωνα με την τελική ποσότητα

Διαστάσεις φλαντζών & κατά προσέγγιση μάζες
ANSI, ASME, ASA, B16.5 150LB/SQ.IN. Φλάντζα RF δαχτυλιδιών πιάτων
ø Δ β γ μ J Κ Τρύπες λ Κλ.
1/2» 88,9 11,1 34,9 30,2 22,3 60,3 4 15,9 0.400
3/4» 98,4 12,7 42,9 38,1 27,7 69,8 4 15,9 0.700
1» 107,9 14,3 50,8 49,2 34,5 79,4 4 15,9 0.800
1 1/4» 117,5 15,9 63,5 58,8 43,2 88,9 4 15,9 1.100
1 1/2» 127,0 17,5 73,0 65,1 49,5 98,4 4 15,9 1.400
2» 152,4 19,0 92,1 77,8 62,0 120,6 4 19,0 2.200
2 1/2» 177,8 22,2 104,8 90,5 74,7 139,7 4 19,0 3.600
3» 190,5 23,8 127,0 107,9 90,7 152,4 4 19,0 4.100
3 1/2» 215,9 23,8 139,7 122,2 103,4 177,8 8 19,0 5.200
4» 228,6 23,8 157,2 134,9 116,1 190,5 8 19,0 5.600
5» 254,0 23,8 185,7 163,6 143,8 215,9 8 22,2 6.300
6» 279,4 25,4 215,9 192,1 170,7 241,3 8 22,2 7.500
8» 342,9 28,6 269,9 246,1 221,5 298,4 8 22,2 12.600
10» 406,4 30,2 323,8 304,8 276,3 361,9 12 25,4 18.500
12» 482,6 31,7 381,0 365,1 327,1 431,8 12 25,5 28.000
14» 533,4 34,9 412,7 400,0 359,1 476,2 12 28,6 36.000
16» 596,9 36,5 469,9 457,2 410,5 539,7 16 28,6 46.000
18» 635,0 39,7 533,4 504,8 461,8 577,8 16 31,7 50.000
20» 698,5 42,9 584,2 558,8 513,1 635,0 20 31,7 64.000
22» 749,3 46,0 641,2 609,6 564,4 692,1 20 34,9 72.000
24» 812,8 47,6 692,1 663,6 615,9 749,3 20 34,9 89.000
ΣΗΜΕΙΩΣΗ:
1. Η κατηγορία 150 φλάντζες εκτός από την ένωση περιτυλίξεων θα εφοδιαστεί με 0,06 (1.6mm) αυξημένο πρόσωπο, που συμπεριλαμβάνεται “στο πάχος” (γ) και “το μήκος μέσω της πλήμνης” (Y1), (Y3).
2. Για ολίσθηση-επάνω, η περασμένη κλωστή, συγκόλληση υποδοχών και οι κοινές φλάντζες περιτυλίξεων, οι πλήμνες μπορούν να είναι διαμορφωμένη είτε κατακόρυφος από τη βάση που ολοκληρώνει είτε που εκλεπτύνει μέσα στα όρια 7 βαθμών.
3. Οι τυφλές φλάντζες μπορούν να γίνουν με την ίδια πλήμνη με αυτήν που χρησιμοποιείται για ολίσθηση-στις φλάντζες ή χωρίς πλήμνη.
4. Η επιφάνεια και η πίσω πλευρά στολισμάτων (επιφάνεια ρουλεμάν για το αμπάρωμα) γίνονται παράλληλη μέσα σε 1 βαθμό. Για να ολοκληρώσει τον παραλληλισμό, η αντιμετώπιση σημείων πραγματοποιείται σύμφωνα με MSS SP-9, χωρίς μείωση του πάχους (γ).
5. Το βάθος της υποδοχής (δ) καλύπτεται από το Ansi Β 16,5 μόνο στα μεγέθη μέσω 3 ίντσας, πάνω από 3 ίντσα είναι στην επιλογή του κατασκευαστή.
ANSI, ASME, ASA, B16.5 300LB/SQ.IN. Φλάντζα RF πιάτων
ø Δ β γ μ J Κ Τρύπες λ Κλ.
1/2» 95,6 14,3 34,9 38,1 22,3 66,7 4 15,9 0.700
3/4» 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1.100
1» 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1.400
1 1/4» 133,3 19,0 63,5 63,5 43,2 98,4 4 19,0 1.800
1 1/2» 155,6 20,6 73,0 69,8 49,5 114,3 4 22,2 2.600
2» 165,1 22,2 92,1 84,1 62,0 127,0 8 19,0 3.400
2 1/2» 190,5 25,4 104,8 100,0 74,7 149,2 8 22,2 4.400
3» 209,5 28,6 127,0 117,5 90,7 168,3 8 22,2 6.100
3 1/2» 228,6 30,2 139,7 133,3 103,4 184,1 8 22,2 7.500
4» 254,0 31,7 157,2 146,0 116,1 200,0 8 22,2 10.100
5» 279,4 34,9 185,7 177,8 143,8 234,9 8 22,2 12.500
6» 317,5 36,5 215,9 206,4 170,7 269,9 12 22,2 14.100
8» 381,0 41,3 269,9 260,3 221,5 330,2 12 25,4 24.800
10» 444,5 47,6 323,8 320,7 276,3 387,3 16 28,6 37.100
12» 520,7 50,8 381,0 374,6 327,1 450,8 16 31,7 50.000
14» 584,2 54,0 412,7 425,4 359,1 514,3 20 31,7 70.000
16» 647,7 57,1 469,9 482,6 410,5 571,5 20 34,9 90.000
18» 711,2 60,3 533,4 533,4 461,8 628,6 24 34,9 112.000
20» 774,7 63,5 584,2 584,2 513,1 685,8 24 34,9 133.000
22» 838,2 66,7 641,2 641,2 564,4 742,9 24 41,3 197.000
24» 914,4 69,8 692,1 701,7 615,9 812,8 24 41,3 208.000
ΣΗΜΕΙΩΣΗ:
1. Η κατηγορία 300 φλάντζες εκτός από την ένωση περιτυλίξεων θα εφοδιαστεί με 0,06 (1.6mm) αυξημένο πρόσωπο, που συμπεριλαμβάνεται “στο πάχος” (γ) και “το μήκος μέσω της πλήμνης” (Y1), (Y3).
2. Για ολίσθηση-επάνω, η περασμένη κλωστή, συγκόλληση υποδοχών και οι κοινές φλάντζες περιτυλίξεων, οι πλήμνες μπορούν να είναι διαμορφωμένη είτε κατακόρυφος από τη βάση που ολοκληρώνει είτε που εκλεπτύνει μέσα στα όρια 7 βαθμών.
3. Οι τυφλές φλάντζες μπορούν να γίνουν με την ίδια πλήμνη με αυτήν που χρησιμοποιείται για ολίσθηση-στις φλάντζες ή χωρίς πλήμνη.
4. Η επιφάνεια και η πίσω πλευρά στολισμάτων (επιφάνεια ρουλεμάν για το αμπάρωμα) γίνονται παράλληλη μέσα σε 1 βαθμό. Για να ολοκληρώσει τον παραλληλισμό, η αντιμετώπιση σημείων πραγματοποιείται σύμφωνα με MSS SP-9, χωρίς μείωση του πάχους (γ).
5. Το βάθος της υποδοχής (δ) καλύπτεται από το Ansi Β 16,5 μόνο στα μεγέθη μέσω 3 ίντσας, πάνω από 3 ίντσα είναι στην επιλογή του κατασκευαστή.
ANSI, ASME, ASA, B16.5 600LB/SQ.IN. Φλάντζα RF πιάτων
ø Δ β γ μ J Κ Τρύπες λ Κλ.
1/2» 95,2 14,3 34,9 38,1 22,3 66,7 4 15,9 0.800
3/4» 117,5 15,9 42,9 47,6 27,7 82,5 4 19,0 1.400
1» 123,8 17,5 50,8 54,0 34,5 88,9 4 19,0 1.600
1 1/4» 133,3 20,6 63,5 63,5 43,2 98,4 4 19,0 2.100
1 1/2» 155,6 22,2 73,0 69,8 49,5 114,3 4 22,2 3.100
2» 165,1 25,4 92,1 84,1 62,0 127,0 8 19,0 3.700
2 1/2» 190,5 28,6 104,8 100,0 74,7 149,2 8 22,2 5.400
3» 209,5 31,7 127,0 117,5 90,7 168,3 8 22,2 7.300
3 1/2» 228,6 34,9 139,7 133,3 103,4 184,1 8 25,4 8.900
4» 273,0 38,1 157,2 152,4 116,1 215,9 8 25,4 11.800
5» 330,2 44,4 185,7 188,9 143,8 266,7 8 28,6 24.500
6» 355,6 47,6 215,9 222,2 170,7 292,1 12 28,6 29.500
8» 419,1 55,6 269,9 273,0 221,5 349,2 12 31,7 43.000
10» 508,0 63,5 323,8 342,8 276,3 431,8 16 34,9 70.000
12» 558,8 66,7 381,0 400,0 327,1 488,9 20 34,9 86.000
14» 603,2 69,8 412,7 431,8 359,1 527,0 20 38,1 100.000
16» 685,8 76,2 469,9 495,3 410,5 603,2 20 41,3 142.000
18» 742,9 82,5 533,4 546,1 461,8 654,0 20 44,4 175.000
20» 812,8 88,9 584,2 609,6 513,1 723,9 24 44,4 232.000
22» 869,9 95,2 641,2 666,7 564,4 777,9 24 47,6 292.000
24» 939,8 101,6 692,1 717,5 615,9 838,2 24 50,8 330.000
ΣΗΜΕΙΩΣΗ:
1. Η κατηγορία 600 φλάντζες εκτός από την ένωση περιτυλίξεων θα εφοδιαστεί με 0,25 (6.35mm) αυξημένο πρόσωπο, που δεν συμπεριλαμβάνεται “στο πάχος” (γ) και “το μήκος μέσω της πλήμνης” (Y1), (Y3).
2. Για ολίσθηση-επάνω, η περασμένη κλωστή, συγκόλληση υποδοχών και οι κοινές φλάντζες περιτυλίξεων, οι πλήμνες μπορούν να είναι διαμορφωμένη είτε κατακόρυφος από τη βάση που ολοκληρώνει είτε που εκλεπτύνει μέσα στα όρια 7 βαθμών.
3. Οι τυφλές φλάντζες μπορούν να γίνουν με την ίδια πλήμνη με αυτήν που χρησιμοποιείται για ολίσθηση-στις φλάντζες ή χωρίς πλήμνη.
4. Η επιφάνεια και η πίσω πλευρά στολισμάτων (επιφάνεια ρουλεμάν για το αμπάρωμα) γίνονται παράλληλη μέσα σε 1 βαθμό. Για να ολοκληρώσει τον παραλληλισμό, η αντιμετώπιση σημείων πραγματοποιείται σύμφωνα με MSS SP-9, χωρίς μείωση του πάχους (γ).
5. Οι διαστάσεις των μεγεθών 1/2 μέχρι 3 1/2 είναι οι ίδιες όπως για την κατηγορία 400 φλάντζες.
6. Το βάθος της υποδοχής (δ) καλύπτεται από το Ansi Β 16,5 μόνο στα μεγέθη μέσω 3 ίντσας, πάνω από 3 ίντσα είναι στην επιλογή του κατασκευαστή.
Λεπτομέρειες ικανότητας παραγωγής & αγορών
1. Διάσταση DN15 φλαντζών ανεφοδιασμού - DN2000 (1/2» - 80»), σφυρηλατημένη φλάντζα.
2. Υλικός χάλυβας άνθρακα: ASTM A105, A181, A350 LF1, A350LF2, A350LF3, A36, A234 WPB, Q235B, 20#, 20MN Κ.ΛΠ.
3. Υλικό ανοξείδωτο: ASTM A182 F304, F304L, F316, F316L, F321 Κ.ΛΠ.
4. Φλάντζες αντιοξειδωτικές: Αντιοξειδωτικό πετρέλαιο, μαύρο χρώμα, κίτρινο επίστρωμα χρωμάτων, καυτό βυθισμένος γαλβανισμένο, κρύο γαλβανισμένος κ.λπ.
5. Μηνιαία παραγωγή: 3000 τόνοι το μήνα.
6. Όροι παράδοσης: CIF, CFR, ΑΛΥΣΊΔΑ ΡΟΛΟΓΙΟΎ, EXW.
7. Όροι πληρωμής: Μεταφορά καλωδίων (T/T), αμετάκλητο L/C άμεσα κ.λπ.
8. Ελάχιστη ποσότητα διαταγής: 1Ton ή 100Pcs.
9. Ποιοτική εγγύηση: Πιστοποιητικό EN10204 3,1, πιστοποιητικό μύλων, επιθεώρηση τρίτου, ελεύθερη υπηρεσία αντικατάστασης.
