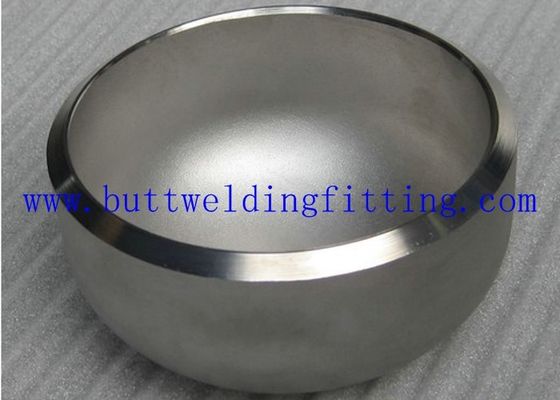

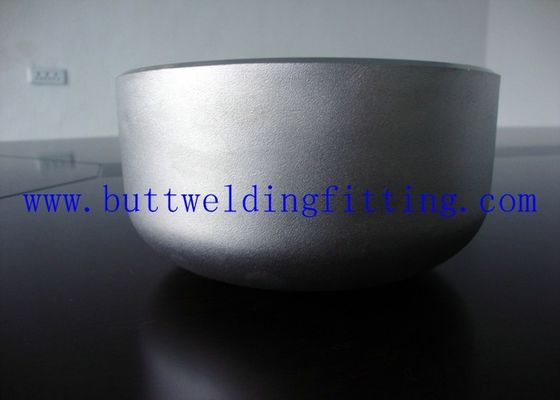

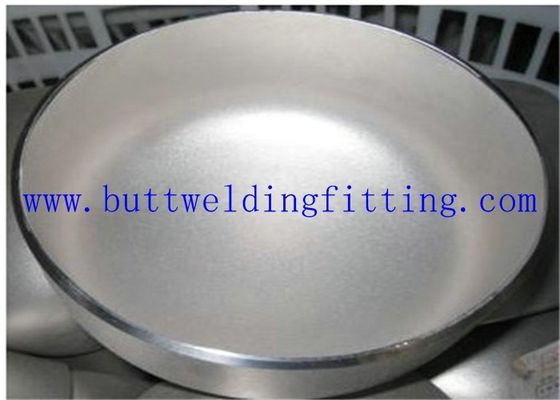

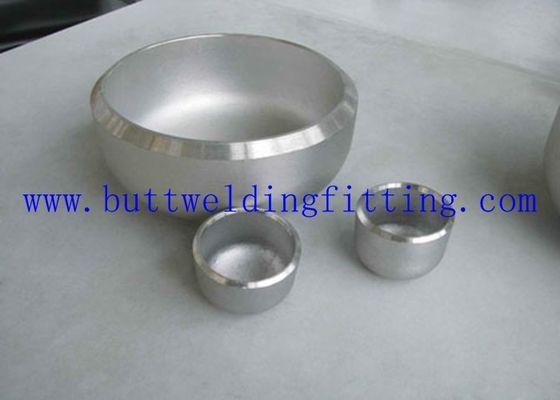

ASTM A182 F44 S31254 254SMO 1.4547 ΚΑΠ τελών σωλήνων ανοξείδωτου ASME B16.9

ASTM A182 F44 S31254 254SMO 1,4547 ΚΑΠ τελών σωλήνων ανοξείδωτου ASME B16.9

44 EN 1,4547 UNS S31254 254SMO

Συνοπτική εισαγωγή του υλικού

ΤΟ EN 1,4547 ΑΝΑΧΑΊΤΙΣΗ CK3MCUN 254SOM UNS S31254 UNS J93254 F44 BMLCUN

EN 1,4547 F44 BMLCuN επισκόπηση αναχαίτισης CK3MCuN Α. 254SOM UNS S31254 UNS J93254

Γενικά χαρακτηριστικά

Το Outokumpu 254 SMO είναι ένα ωστενιτικό ανοξείδωτο που σχεδιάζεται για τη μέγιστη αντίσταση στη διάβρωση και τη διάβρωση ρωγμών. Με τα υψηλά επίπεδα του χρωμίου,

το μολυβδαίνιο, και το άζωτο, 254 SMO είναι ιδιαίτερα ταιριαγμένα για τα περιβάλλοντα υψηλός-χλωριδίου όπως το υφαλμυρό νερό, το νερό της θάλασσας, οι εγκαταστάσεις χλωρίνης μύλων πολτού, και άλλα ρεύματα διαδικασίας υψηλός-χλωριδίου.

Στη νέα κατασκευή, 254 SMO έχουν βρεθεί σε πολλές περιπτώσεις για να είναι τεχνικά επαρκές και πολύ λιγότερο δαπανηρό υποκατάστατο των κραμάτων και του τιτανίου νικέλιο-βάσεων. 254 SMO είναι ουσιαστικά ισχυρότερο από τους κοινούς ωστενιτικούς βαθμούς, και χαρακτηρίζεται επίσης από την υψηλή δύναμη ολκιμότητας και αντίκτυπου. 254 SMO κατασκευάζεται εύκολα και ενώνεται στενά.

Χαρακτηριστικά σχεδιασμού

Υψηλή αντίσταση στη διάβρωση και τη διάβρωση ρωγμών

Πολύ υψηλή αντίσταση στο ράγισμα διάβρωσης πίεσης χλωριδίου

50% ισχυρότερος από τα ωστενιτικά ανοξείδωτα 300-σειρών

Άριστη ανθεκτικότητα αντίκτυπου

Άριστες workability και ιδιότητα συγκόλλησης

B.Chemical σύνθεση, %

Σύνθεση, PCT βαρών.

Στοιχείο	Επεξεργασμένα προϊόντα	Ρίψεις
Άνθρακας	0,020 ανώτατα	0,025
Χρώμιο	19.5-20.5	19.5-20.5
Νικέλιο	17.5-18.5	17.5-19.5
Μολυβδαίνιο	6.0-6.5	6.0-7.0
Άζωτο	0.18-0.22	0.180-0.240
Χαλκός	0.50-1.00	0.50-1.00
Θείο	0,010 ανώτατα	0,010 ανώτατα
Φώσφορος	0,030 ανώτατα	0,045 ανώτατα
Πυρίτιο	0,80 ανώτατο	1.00 ανώτατος
Μαγγάνιο	1.00 ανώτατος	1.20 ανώτατος
Σίδηρος	Ισορροπία	Ισορροπία

Γ. μηχανικές ιδιότητες

Μηχανικές ιδιότητες στη θερμοκρασία δωματίου

Ιδιοκτησία/μορφή προϊόντων	Επεξεργασμένα προϊόντα	Ρίψεις
Εκτατή δύναμη, ksi	-	80 λ.
Φύλλο και λουρίδα	100 λ.	NA
Πιάτο	95 λ.	NA
0,2% αντισταθμισμένη δύναμη παραγωγής, ksi	45 λ.	38 λ.
Επιμήκυνση σε 2 μέσα, %	35 λ.	35 λ.
Σκληρότητα Brinell	210	-
V-Notch Charpy δύναμη αντίκτυπου, ft-lb	71	-

NA= μη εφαρμόσιμος

D.Available μορφές EN 1,4547 αναχαίτιση CK3MCuN 254SOM UNS S31254 UNS J93254 F44 BMLCuN

Το προϊόν διαμορφώνει διαθέσιμο

Πιάτο

Φύλλο και KBR ευρύ φύλλο

Κατάλυμα και φραγμός

Σωλήνας, σωλήνωση, και συναρμολογήσεις

Ρίψεις

Εφαρμογές

Εξοπλισμός χειρισμού νερού της θάλασσας

Συστήματα χλωρίνης μύλων πολτού

Ψηλός - στήλες και εξοπλισμός απόσταξης πετρελαίου

Χημικός εξοπλισμός επεξεργασίας

Εξοπλισμός επεξεργασίας τροφίμων

Εξοπλισμός αφαλάτωσης

Τρίφτες αποθείωσης αερίου σωλήνων

Εξοπλισμός παραγωγής πετρελαίου και φυσικού αερίου

Προδιαγραφές

UNS S31254 (επεξεργασμένα προϊόντα)

UNS J93254 (προϊόντα απορριμμάτων)

Φ 44 (σφυρηλατημένα τμήματα σωληνώσεων)

BMLCuN (αμπάρωμα)

Αναχαίτιση CK3MCuN

Ονομαστική διάμετρος		Εξωτερική διάμετρος στη λοξότμηση				Πίσω στο τέλος
			Σειρά Α		Σειρά Β		Ε		Τ		E1
DN	NPS
15	1/2	21.3		18		25		4.57		25
25	1	33.7		32		38		4.57		38
40	1.1/2	48.3		45		38		5.08		38
50	2	60.3		57		38		5.59		44
65	2.1/2	76.1(73)		76		38		7.11		51
80	3	88.9		89		51		7.62		64
100	4	114.3		108		64		8.64		76
125	5	139.7		133		76		9.65		89
150	6	168.3		159		89		10.92		102
200	8	219.1		219		102		12.70		127
300	12	323.9		325		152		12.70		178
350	14	355.6		377		165		12.70		191
400	16	406.4		426		178		12.70		203
450	18	457.2		478		203		12.70		229
500	20	508.0		529		229		12.70		254
550	22	559		-		254		12.70		254
600	24	610		630		267		12.70		305
Όταν το Τ είναι λιγότερο η διάσταση σε παρένθεση, το ύψος Ε είναι διαθέσιμο. Διαφορετικά E1 είναι διαθέσιμο. ΕΠΆΝΩ ΑΠΌ ΤΙΣ ΔΙΑΣΤΆΣΕΙΣ ACC.TO GB/T12459, GB/T13401, ASME B16.9, SH3408, SH3409, HG/T21635, HG/T21631, SY/T05010
