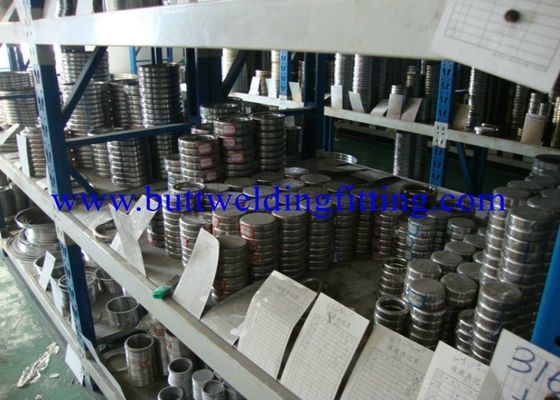

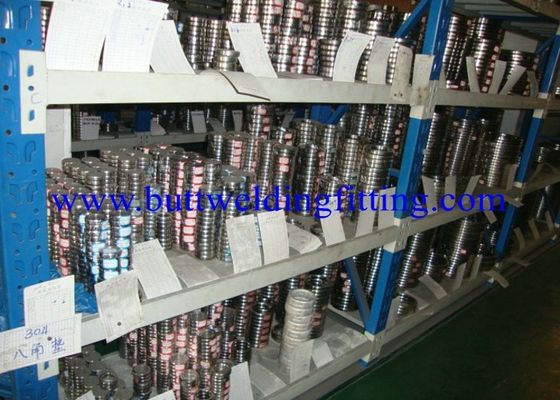

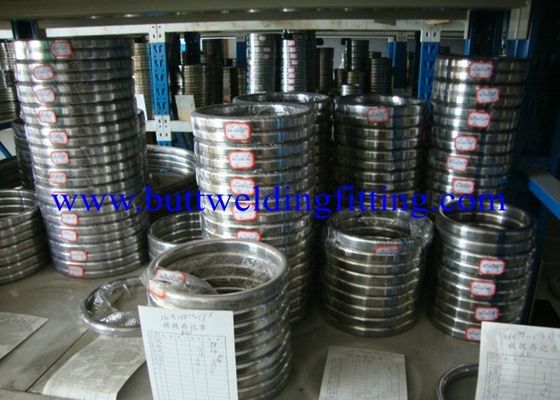

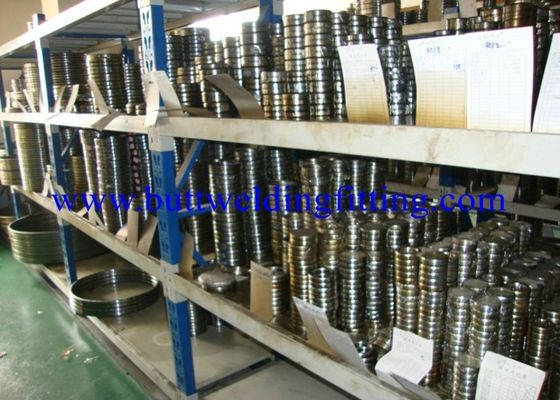

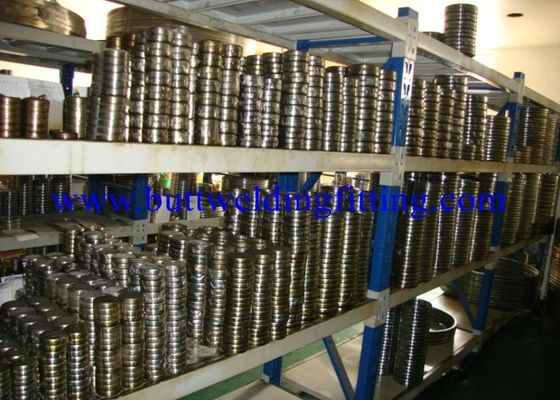

Επίπεδο στόλισμα δαχτυλιδιών ανοξείδωτου ODM cOem 317L για τη γλώσσα και το αυλάκι

Το μαλακό αντιμετωπίζοντας υλικό παρέχει τη χαμηλή διάταξη θέσεων στολισμάτων πίεσης, ενώ η κομμένη οδοντωτά γεωμετρία του πυρήνα μετάλλων ενισχύει την απόδοση σφράγισης με την πρόκληση των συγκεντρώσεων πίεσης στις επιφάνειες σφράγισης. Serrations ελαχιστοποιούν την πλευρική μετακίνηση του αντιμετωπίζοντας υλικού, ενώ ο πυρήνας μετάλλων παρέχει την ακαμψία και την αντίσταση εκρήξεων. Το στόλισμα εκθέτει την άριστα συμπιεστότητα και τα χαρακτηριστικά αποκατάστασης, που διατηρούν την κοινή συμπίεση υπό πίεση και θερμοκρασίας διακυμάνσεις, το διαφορικό θερμοκρασίας πέρα από το πρόσωπο φλαντζών, την περιστροφή φλαντζών, τη χαλάρωση πίεσης μπουλονιών, και τον ερπυσμό. Κατάλληλος από το κενό εξαιρετικά στις υψηλές εφαρμογές.

Ύφος αριθ.: Το rs3-PN κατασκευάζεται χωρίς ένα δαχτυλίδι οδηγών για τη γλώσσα και το αυλάκι, ή τοποθετημένες εφαρμογές φλαντζών όπως το αρσενικό και το θηλυκό. Χρησιμοποιείται χαρακτηριστικά στις εφαρμογές ανταλλακτών θερμότητας και εφαρμόζεται ως βελτίωση στα διπλά καλυμμένα στολίσματα. Προτείνεται ιδιαίτερα να υπάρξει το nubbin (εάν παρόν) που επεξεργάζεται στη μηχανή έξω ως καλύτερη πρακτική.
Όπου τα χωρίσματα περασμάτων απαιτούνται, τα kamm επίσης σχεδιάζουν περίγραμμα και τοποθετούνται σε στρώματα. Είναι το ίδιο πάχος με το δαχτυλίδι, και ασφαλώς κρατημένος σε ισχύ με τις συγκολλήσεις.

Ύφος αριθ.: Rs3-ZG κατασκευάζεται με ένα ακέραιο δαχτυλίδι οδηγών για την ευθυγράμμιση των σκοπών. Προτείνεται να χρησιμοποιηθεί στις αυξημένες φλάντζες προσώπου. Το στόλισμα σχεδιάζεται χαρακτηριστικά και ταξινομείται ανά προδιαγραφή en12560-6 για τις φλάντζες ASME B16.5, αλλά μπορεί να κατασκευαστεί για να εγκαταστήσει άλλα πρότυπα.


Ύφος αριθ.: Rs3-ZA χρησιμοποιεί ένα χαλαρό κατάλληλο δαχτυλίδι οδηγών. Αυτό το δημοφιλές σχέδιο προτιμάται για τις ονομαστικές σωλήνων φλάντζες προσώπου μεγέθους και πίεσης αυξημένες κατηγορία και χρησιμοποιείται στον εξοπλισμό με τα υπερβολικά ακτινωτά χαρακτηριστικά κουράς, τη θερμική ανακύκλωση, και τις επεκτάσεις.
Το στόλισμα σχεδιάζεται χαρακτηριστικά και ταξινομείται ανά προδιαγραφή en12560-6 για τις φλάντζες ASME B16.5, αλλά μπορεί να κατασκευαστεί για να εγκαταστήσει άλλα πρότυπα.

Τα στολίσματα Kammprofile είναι μια ιδανική βελτίωση για τις εφαρμογές εξοπλισμού όπου τα τυποποιημένα σπειροειδή στολίσματα πληγών, διπλασιάζουν τα καλυμμένα σχέδια, και ζαρωμένα μεταλλικά στολίσματα χρησιμοποιούνται συνήθως.

Οι διαστάσεις Kammprofile rs3-PN μπορούν να είναι οι ίδιες με τα στολίσματα ύφους rs1-ρ που είναι καθισμένα στη μεγάλη αρσενική/θηλυκή, μεγάλη γλώσσα/το αυλάκι, και τις μικρές ενώσεις γλωσσών/αυλακιού. Τεχνικά, οι διαστάσεις που διευκρινίζονται για τη μεγάλη σπειροειδή πληγή ASME B16.20 για τις σειρές Α ASME B16.47 και τις φλάντζες Β μπορούν ακόμα να ισχύσουν για τα στολίσματα Kammprofile ανά σχέδιο rs3-zg/rs3-ZA.

Διαστάσεις για Kammprofile rs3-zg/rs3-ZA ανά EN 12560-6
για να ταιριάξουν τις φλάντζες ASME B16.5

Το ζαρωμένο μέταλλο καλύπτεται με του από γραφίτη, κεραμικού ή στρώματος PTFE. Ένα πρόσθετο στρώμα λήξης εφαρμόζεται ανάλογα με τις απαιτήσεις του μέσου που σφραγίζεται. Τέτοια στολίσματα χρησιμοποιούνται στις ανώμαλες ή διαστρεβλωμένες επιφάνειες σφράγισης, όπου περισσότερα ελαστικά υλικά με την καλύτερη απόδοση σφράγισης απαιτούνται.

Σημείωση: Το μέταλλο είναι 0,5 χιλ. παχύ και η corrugation πίσσα είναι 3mm, 4mm ή 6mm ανάλογα με το πλάτος των στολισμάτων. Το πάχος corrugation είναι περ. 1mm 1,5mm, ανάλογα με το μέγεθος στολισμάτων. Το ζαρωμένο μέταλλο μπορεί να καλυφθεί με τα από γραφίτη, κεραμικά ή στρώματα PTFE στο πάχος 0.5mm, 1mm ή 1,5mm.
