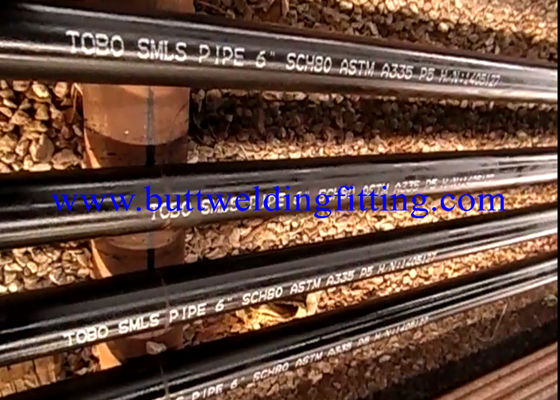

Χωρίς συγκόλληση σωλήνας χάλυβα κραμάτων, ASTM A335 P1, P5, P9, P11, P12, P22, P91 & T5, T9, T11, T22, T91

Χωρίς συγκόλληση σωλήνες χάλυβα κραμάτων ASTM A335

Ο χάλυβας κραμάτων περιλαμβάνει τις ουσιαστικές ποσότητες στοιχείων εκτός από τον άνθρακα όπως το χρώμιο, το πυρίτιο, το νικέλιο, το μαγγάνιο, το μολυβδαίνιο, το βολφράμιο, το βανάδιο καθώς επίσης και τα περιορισμένα ποσά άλλων συνήθως αποδεκτών στοιχείων όπως το θείο, μαγγάνιο, πυρίτιο & φωσφορούχος. Η προσθήκη αυτών των στοιχείων ανάμιξης γίνεται συνήθως για το σκοπό της αυξανόμενης σκληρότητας, της ισχύος καθώς επίσης και της χημικής αντίστασης του τελικού προϊόντος.

ASTM A335 GR P5 | GR P9 | GR P11 | GR P22 | GR P91.

Χωρίς συγκόλληση σωλήνες χάλυβα κραμάτων (IBR ΕΓΚΕΚΡΙΜΈΝΟ & NACE ΕΓΚΕΚΡΙΜΈΝΟ)

Οι χωρίς συγκόλληση σωλήνες χάλυβα κραμάτων (IBR) που προσφέρονται από μας αποτελούνται από τις εξαιρετικές ιδιότητες απόδοσης χάλυβα κραμάτων και χαρακτηριστικών γνωρισμάτων. Αυτοί αναπτύσσονται για τις σχετικές με την ενέργεια εφαρμογές που περιλαμβάνουν τη διάτρηση πετρελαίου & αερίου και επομένως υποβάλλονται τονίζουν στα μέρη μηχανών. Περαιτέρω, οι σωλήνες χάλυβα κραμάτων χρησιμοποιούνται επίσης σε εσωτερικό, επαγγελματικός ή τις βιομηχανικές περιοχές.

ΣΩΛΉΝΕΣ ASTM A335 | ΣΩΛΉΝΕΣ ASTM A335 GR P5 | ΣΩΛΉΝΕΣ ASTM A335 GR P9 | ΣΩΛΉΝΕΣ ASTM A335 GR P11 | ΣΩΛΉΝΕΣ ASTM A335 GR P22 | ΣΩΛΉΝΕΣ ASTM A335 GR P91

Σειρά μεγέθους: 1/8» - 26»
Σχέδια: 20, 30, 40, πρότυπα (STD), πρόσθετος βαρύς (XH), 80, 100, 120, 140, 160, XXH

P5, P9, P11, ΚΑΙ P22

Βαθμός

Τύπος θερμικής επεξεργασίας

Ομαλοποίηση της σειράς θερμοκρασίας Φ [Γ]

Subcritical ανόπτηση
ή μετριάζοντας
Σειρά θερμοκρασίας Φ
[Γ]

P5 (β, γ)

Πλήρης ή ισόθερμος ανοπτήστε

Ομαλοποιήστε και μετριάστε

*****

1250 [675]

Subcritical ανοπτήστε (P5c μόνο)

*****

1325 - 1375 [715 - 745]

P9

Πλήρης ή ισόθερμος ανοπτήστε

Ομαλοποιήστε και μετριάστε

*****

1250 [675]

P11

Πλήρης ή ισόθερμος ανοπτήστε

Ομαλοποιήστε και μετριάστε

*****

1200 [650]

P22

Πλήρης ή ισόθερμος ανοπτήστε

Ομαλοποιήστε και μετριάστε

*****

1250 [675]

P91

Ομαλοποιήστε και μετριάστε

1900-1975 [1040 - 1080]

1350-1470 [730 - 800]

Αποσβήστε και μετριάστε

1900-1975 [1040 - 1080]

1350-1470 [730 - 800]

Βαθμός

Π-5

Π-9

Π-11

Π-22

Π-91

Π-91 θα περιλάβουν επίσης τα εξής:

Στοιχείο

Προσδιορισμός UNS

K41545

S50400

K11597

K21590

K91560

Άνθρακας

0,15 ανώτατο

0,15 ανώτατο

0.05 - 0,15

0.05 - 0,15

0.08 - 0,12

Β σε 0,18 - 0,25

Μαγγάνιο

0.30 - 0,60

0.30 - 0,60

0.30 - 0,60

0.30 - 0,60

0.30 - 0,60

Ν σε 0,030 - 0,070

Φωσφορούχος, ανώτατος

0,025

0,025

0,025

0,025

0,020

Νι σε 0,40 ανώτατο

Θείο, ανώτατο

0,025

0,025

0,025

0,025

0,010

Al σε 0,02 ανώτατο

Πυρίτιο

0,50 ανώτατο

0.25 - 1.00

0.50 - 1.00

0,50 ανώτατο

0,20 -0,50

Cb σε 0,06 - 0,10

Χρώμιο

4.00 - 6.00

8.00 - 10.00

1.00 - 1.50

1.90 - 2.60

8.00 - 9.50

Tj σε 0,01 ανώτατο

Μολυβδαίνιο

0,45 -0,65

0.90 - 1.10

0.44 - 0,65

0.87 - 1.13

0.85 - 1.05

Zr σε 0,01 ανώτατο

Άνευ ραφής

Π-5

Π-9

Π-11

Π-22

Π-91

Τα P91 δεν θα έχουν μια σκληρότητα που δεν υπερβαίνει 250 HB/265 HV [25HRC].

Εκτατή δύναμη, λεπτό, PSI

ksi

60

60

60

60

85

MPA

415

415

415

415

585

Δύναμη παραγωγής, λεπτό, PSI

ksi

30

30

30

30

60

MPA

205

205

205

205

415

Προσδιοριστής NPS [DN]

Ανοχή, % από διευκρινισμένος

Πέρα από

Κάτω από

1/8 έως 2 1/2 [6 έως 65] που περιλαμβάνουν, όλες οι αναλογίες t/D

20.0%

12.5%

Επάνω από 2 1/2 [65], t/D < or="5%

22.5%

12.5%

Επάνω από 2 1/2 [65], t/D > 5%

15.0%

12.5%

(τ = διευκρινισμένο πάχος τοίχων Δ = διευκρίνισε την εξωτερική διάμετρο)

Υπολογισμένες ελάχιστες τιμές επιμήκυνσης

Επιμήκυνση σε 2 μέσα. ή 50 χιλ., ελάχιστα %

Πάχος τοίχων

P5, P9, P11, P22

P91

.

χιλ.

Διαμήκης

Εγκάρσιος

Διαμήκης

5/16 (0,312)

8

30

20

20

9/32 (0,281)

7.2

28

19

19

1/4 (0,250)

6.4

27

18

18

7/32 (0,219)

5.6

26

17

3/16 (0,188)

4.8

24

16

5/32 (0,156)

4

22

15

7/8 (0,125)

3.2

21

14

3/32 (0,094)

2.4

20

13

1/18 (0,062)

1.6

18

12

Επιτρεπτές παραλλαγές στην εξωτερική διάμετρο

Έξω από τη διάμετρο σε οποιοδήποτε σημείο δεν θα ποικίλει από τα πρότυπα που διευκρινίζονται περισσότερο από:

Εγκάρσια ή διαμήκης δοκιμή έντασης και εξομάλυνση της δοκιμής, δοκιμή σκληρότητας, ή δοκιμή κάμψεων

Για υλικό υποβαλλόμενο σε θερμοθεραπεία σε έναν σε μερίδες φούρνο, οι δοκιμές θα γίνουν σε 5% του σωλήνα από κάθε αντιμετωπισμένο μέρος. Για τα μικρά μέρη, τουλάχιστον ένας σωλήνας θα εξεταστεί.

Για υλικό υποβαλλόμενο σε θερμοθεραπεία με τη συνεχή διαδικασία, οι δοκιμές θα γίνουν σε έναν ικανοποιητικό αριθμό σωλήνα για να αποτελέσουν 5% του μέρους, αλλά σε καμία περίπτωση του σωλήνα λιγότερο από 2.

Οι σημειώσεις για τη σκληρότητα εξετάζουν:

Τα P91 δεν θα έχουν μια σκληρότητα που δεν υπερβαίνει 250 HB/265 HV [25HRC].

Οι σημειώσεις για την κάμψη εξετάζουν:

Για το σωλήνα η ο οποίος διάμετρος υπερβαίνουν NPS 25 και η ο οποίος διάμετρος στην αναλογία πάχους τοίχων είναι 7,0 ή λιγότεροι θα υποβληθούν στη δοκιμή κάμψεων αντί της δοκιμής εξομάλυνσης.

Σε άλλο σωλήνα η ο οποίος διάμετρος είναι ίση με ή υπερβαίνει NPS 10 μπορεί να δοθεί η δοκιμή κάμψεων αντί του ισιώνοντας θέματος δοκιμής στην έγκριση του αγοραστή.

Τα δείγματα δοκιμής κάμψεων θα καμφθούν στη θερμοκρασία δωματίου μέσω 180 χωρίς ράγισμα έξω από την καμμμένη μερίδα.

Η εσωτερική διάμετρος της κάμψης θα είναι 1 ίντσα [25 χιλ.].

Υδροστατική δοκιμή

Κάθε μήκος του σωλήνα θα είναι υδρο δοκιμασμένη, στην επιλογή της κατασκευής η μη καταστρεπτική ηλεκτρική δοκιμή μπορεί να χρησιμοποιηθεί.
