Τόπος καταγωγής: | Κίνα |
---|---|
Μάρκα: | TOBO |
Πιστοποίηση: | SGS/BV/ABS/LR/TUV/DNV/BIS/API/PED |
Αριθμό μοντέλου: | Αγκώνας |
Ποσότητα παραγγελίας min: | 1pc |
Τιμή: | USD |
Συσκευασία λεπτομέρειες: | ΠΤΥΧΉ-ΞΥΛΙΝΗ ΠΕΡΙΠΤΩΣΗ Η ΠΑΛΕΤΑ |
Χρόνος παράδοσης: | 3,0000pcs το μήνα |
Όροι πληρωμής: | L / C, T / T, Western Union |
Δυνατότητα προσφοράς: | Ανάλογα με την ποσότητα |
Μέγεθος: | 1-48 ίντσα | Υλικό Grrade: | WP304 |
---|---|---|---|
Πρότυπο: | ASME B16.9 | Τύπος: | Άνευ ραφής ή συγκόλληση |
Σχήμα: | Ίσος | Επικεφαλής κώδικας: | κύκλος |
Υψηλό φως: | Αγκώνας τοποθετήσεων σωληνώσεων,Αγκώνα 90 μοιρών από ανοξείδωτο χάλυβα |

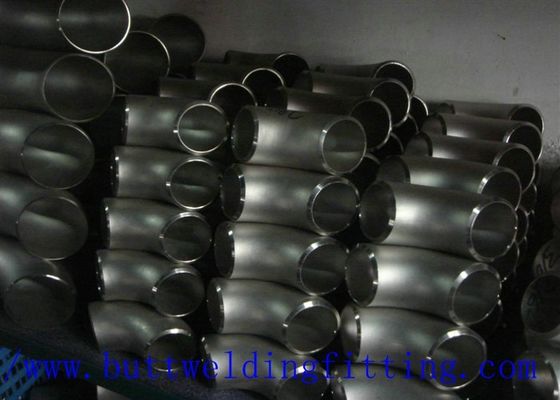

Μακρά ακτίνα χωρίς ραφή Αγκώνα συγκόλλησης από ανοξείδωτο χάλυβα A403 WP304 Μέγεθος 1-48 ιντσών
Γρήγορη λεπτομέρεια:
· Υλικό: ανοξείδωτο
· Τεχνική: Πλαστά
· Τύπος: Αγκώνας
· Σύνδεση: Συγκόλληση
· Σχήμα: Ίση
· Κεφάλαιο: Γύρος
· Μέγεθος: 1/2 "-72"
· Πίεση: sch10-xxs
· Γωνία: 22,5 °, 30 °, 45 °, 60 °, 90 °, 180 °
· Εφαρμογή: Χημική μηχανή πετρελαίου ηλεκτρική ενέργεια, χαρτί, κλπ
· Πρότυπο: ASME ANSI MSS-SP JISB DIN BS GB
· Συσκευασία: σε ξύλινες θήκες, παλέτες, ή ως προς τις απαιτήσεις των πελατών
· Ακτίνα: μικρή ακτίνα, μεγάλη ακτίνα
· Προσόντα: API, ISO, CE
· Επιφανειακή επεξεργασία: Φυσική
Περιγραφή:
1. Στοιχείο είδους: 003 εξαρτήματα-Cosco Steel
2. Το προϊόν έχει χρησιμοποιηθεί κυρίως σε πετρέλαιο & φυσικό αέριο, χημικό εργοστάσιο, σταθμούς παραγωγής ηλεκτρικής ενέργειας, μεταλλουργία, ναυπηγική, κλπ.
3. Ακριβώς διαδικασία παραγωγής, σύμφωνα με τις κατευθυντήριες γραμμές συστήματος ποιότητας ISO9001: 2008.
4. Πιστοποίηση MTC σύμφωνα με το EN10204 3.2.1.
5. Σήμανση: Εγγεγραμμένο λογότυπο, αριθμός θερμότητας, βαθμός χάλυβα, πρότυπο, μέγεθος
6. Συσκευασία: Ξύλινο κιβώτιο ή ξύλινη παλέτα.
7. Κωδικός ΕΣ: 73072300
Προϊόν | Αγκώνας |
Τύπος | Μεγάλη ή μικρή ακτίνα. 22,5 °, 30 °, 45 °, 60 °, 90 °, 180 °, Αγκώνα συγκόλλησης με καρφί, Σφυρήλατο αγκώνα, Αγκώνας δρόμου. |
Μέγεθος | Συγκόλληση με άκρα DN: DN10 ~ DN 1200 WT: SCH10-XXS Σφυρηλάτηση DN: DN10 ~ DN150 Κατηγορία πίεσης: 150LBS ~ 10000LBS |
Πρότυπο | ANSI Β16.5, Β16.11, Β16.3, ASTM Α234 / Α234Μ, ASTM Α403 / Α403Μ, ASTM Α420 / Α420Μ, ASTM Α182 / Α182Μ, DIN2605, JIS B2311, JIS Β2312. HG, GB, SH, HGJ, JB, ANSI, JIS, DIN |
Υλικό | A105, WPB, WPC, WP1, WP12, WP11, WP22, WP5, WP9, WPP, WP91, WP304, WP304L, WP309, WP310, WP316, WP316L, WP317, WP317L, WP321, WP347, WP348, WPL9, F1, F5, F1 |
Επιφανειακή επεξεργασία | PE Στερεωμένο λάδι αντιστάθμισης Γαλβανισμός Στίλβωμα Επίστρωση βερνικιού |
Εφαρμογή | Χημική ουσία Λίπη & λιπάσματα Ζαχαροπλαστεία & Ποτοποιία Βιομηχανίες τσιμέντου Ναυπηγική Βιομηχανίες χαρτιού · Πετρελαϊκό πετρέλαιο & μεταφορά φυσικού αερίου? |
Υλικό:
Υλικό | ASTM | Άνθρακας (ASTM A234WPB, A234WPC, A420WPL6. |
Ανοξείδωτος χάλυβας (ASTM A403 WP304,304L, 316,316L, 321,1Cr18Ni9Ti, 00Cr19Ni10,00Cr17Ni14Mo2, κ.λπ.) | ||
Χαλύβδινο κράμα: A234WP12, A234WP11, A234WP22, A234WP5, A420WPL6, A420WPL3 | ||
ΦΑΣΑΡΙΑ | Χάλυβας άνθρακα: St37.0, St35.8, St45.8 | |
Ανοξείδωτο χάλυβα: 1.4301,1.4306,1.4401,1.4571 | ||
Κράματα χάλυβα: 1,7335,1,7380,1,0488 (1,0566) | ||
JIS | Χάλυβας άνθρακα: PG370, PT410 | |
Ανοξείδωτο ατσάλι: SUS304, SUS304L, SUS316, SUS316L, SUS321 | ||
Κράματα χάλυβα: PA22, PA23, PA24, PA25, PL380 | ||
γιγαμπάιτ | 10 #, 20 #, 20G, 23g, 20R, Q235, 16Mn, 16MnR, 1Cr5Mo, 12CrMo, 12CrMoG, 12Cr1Mo |
Προσδιορισμός
Ονομαστική διάμετρος | Εξωτερική διάμετρος στη λοξότμηση | Κέντρο στο τέλος | Κέντρο προς Κέντρο | Επιστροφή στο πρόσωπο | |||||||
45 ° Αγκώνας | 90 ° Αγκώνας | Αγκώνας 180 ° | |||||||||
ρε | σι | ΕΝΑ | Ο | κ | |||||||
DN | NPS | Σειρά Α | Σειρά Β | Μακρύς Ακτίνα κύκλου | Μακρύς Ακτίνα κύκλου | Μικρός Ακτίνα κύκλου | Μακρύς Ακτίνα κύκλου | Σύντομη ακτίνα | Μακρύς Ακτίνα κύκλου | Σύντομη ακτίνα | |
15 | 1/2 | 21.3 | 18 | 16 | 38 | - | 76 | - | 48 | - | |
20 | 3/4 | 26.9 | 25 | 19 | 38 | - | 76 | - | 51 | - | |
25 | 1 | 33.7 | 32 | 22 | 38 | 25 | 76 | 51 | 56 | 41 | |
32 | 1.1 / 4 | 42.4 | 38 | 25 | 48 | 32 | 95 | 64 | 70 | 52 | |
40 | 1.1 / 2 | 48.3 | 45 | 29 | 57 | 38 | 114 | 76 | 83 | 62 | |
50 | 2 | 60.3 | 57 | 35 | 76 | 51 | 152 | 102 | 106 | 81 | |
65 | 2.1 / 2 | 76,1 (73) | 76 | 44 | 95 | 64 | 190 | 127 | 132 | 100 | |
80 | 3 | 88.9 | 89 | 51 | 114 | 76 | 229 | 152 | 159 | 121 | |
90 | 3.1 / 2 | 101.6 | - | 57 | 133 | 89 | 267 | 178 | 184 | 140 | |
100 | 4 | 114.3 | 108 | 64 | 152 | 102 | 305 | 203 | 210 | 159 | |
125 | 5 | 139.7 | 133 | 79 | 190 | 127 | 381 | 254 | 262 | 197 | |
150 | 6 | 168.3 | 159 | 95 | 229 | 152 | 457 | 305 | 313 | 237 | |
200 | 8 | 219.1 | 219 | 127 | 305 | 203 | 610 | 406 | 414 | 313 | |
250 | 10 | 273 | 273 | 159 | 381 | 254 | 762 | 508 | 518 | 391 | |
300 | 12 | 323.9 | 325 | 190 | 457 | 305 | 914 | 610 | 619 | 467 | |
350 | 14 | 355,6 | 377 | 222 | 533 | 356 | 1067 | 711 | 711 | 533 | |
400 | 16 | 406.4 | 426 | 254 | 610 | 406 | 1219 | 813 | 813 | 610 | |
450 | 18 | 457.2 | 478 | 286 | 686 | 457 | 1372 | 914 | 914 | 686 | |
500 | 20 | 508 | 529 | 318 | 762 | 508 | 1524 | 1016 | 1016 | 762 | |
550 | 22 | 559 | - | 343 | 838 | 559 | 1676 | 1118 | 1118 | 838 | |
600 | 24 | 610 | 630 | 381 | 914 | 610 | 1829 | 1219 | 1219 | 914 | |
650 | 26 | 660 | - | 406 | 991 | 660 | 1982 | 1320 | Σημείωση: 1. Είναι καλύτερα να μην επιλέξετε τον αριθμό στις παρενθέσεις 2. Προτιμάται να επιλέξετε σειρά Α | ||
700 | 28 | 711 | 720 | 438 | 1067 | 711 | 2134 | 1422 | |||
750 | 30 | 762 | - | 470 | 1143 | 762 | 2286 | 1524 | |||
800 | 32 | 813 | 820 | 502 | 1219 | 813 | 2438 | 1626 | |||
850 | 34 | 864 | - | 533 | 1295 | 864 | 2590 | 1728 | |||
900 | 36 | 914 | 920 | 565 | 1372 | 914 | 2744 | 1828 | |||
950 | 38 | 965 | - | 600 | 1448 | 965 | 2896 | 1930 | |||
1000 | 40 | 1016 | 1020 | 632 | 1524 | 1016 | 3048 | 2032 | |||
1050 | 42 | 1067 | - | 660 | 1600 | 1067 | 3200 | 2134 | |||
1100 | 44 | 1118 | 1120 | 695 | 1676 | 1118 | 3352 | 2236 | |||
1150 | 46 | 1168 | - | 727 | 1753 | 1168 | 3506 | 2336 | |||
1200 | 48 | 1220 | 1220 | 759 | 1829 | 1219 | 3658 | 2440 |
Περίπου Βάρος:
DN | ΙΝΤΣΑ | OD | φά | σι | 5S | 10S | 20S | 40S | 80S | 120S |
15 | 1/2 | 18 21.3 | 38 | 16 | 0,04 0,05 | 0,05 0,06 | 0,059 0,063 | 0,06 0,08 | 0,08 0,10 | |
20 | 3/4 | 25 26.7 | 38 | 0,06 0,06 | 0,07 0,08 | 0,08 0,09 | 0,09 0,10 | 0.13 0.13 | ||
25 | 1 | 32 33.4 | 38 | 16 | 0,08 0,08 | 0,12 0,13 | 0.13 0.135 | 0.14 0.14 | 0.18 0.19 | |
32 | 1.1 / 4 | 38 42.2 | 48 | 20 | 0,11 0,13 | 0,18 0,21 | 0,21 0,24 | 0,23 0,26 | 0,31 0,35 | |
40 | 1.1 / 2 | 45 48.3 | 57 | 24 | 0.16 0.17 | 0,26 0,28 | 0,30 0,32 | 0,33 0,35 | 0,44 0,48 | |
50 | 2 | 57 60.3 | 76 | 32 | 0,28 0,29 | 0,45 0,47 | 0,59 0,61 | 0,62 0,66 | 0,95 0,90 | |
65 | 2.1 / 2 | 73 76.1 | 95 | 40 | 0,55 0,57 | 0,80 0,83 | 0.96 1.1 | 1.25 1.31 | 1.72 1.80 | |
80 | 3 | 89 | 114 | 47 | 0.80 | 1.17 | 1.6 | 2.06 | 2.86 | |
90 | 3.1 / 2 | 101.6 | 133 | 55 | 1,08 | 1.57 | 2.1 | 2.74 | 3.82 | |
100 | 4 | 108 114.3 | 152 | 63 | 1.31 1.39 | 1.01 2.03 | 2.65 2.87 | 3,54 3,76 | 5.13 5.46 | 6.27 6.68 |
125 | 5 | 133 141,3 139,7 | 190 | 79 | 2.68 2.82 2.87 | 3.24 3.45 3.41 | 4.81 5.12 5.06 | 6.16 6.54 6.47 | 8.71 9.25 9.14 | 11.3 12.0 11.9 |
150 | 6 | 159 168,3 165,2 | 229 | 95 | 3.85 4.10 4.03 | 4.69 4.96 4.87 | 6.97 7.38 7.24 | 9.56 10.1 9.95 | 14.4 15.3 15.0 | 18.6 19.8 19.4 |
200 | 8 | 219 216.3 | 305 | 126 | 7.15 7.05 | 9,65 9,53 | 16.1 15.9 | 20.4 20.1 | 31.0 30.5 | 43.1 42.5 |
250 | 10 | 273 267.4 | 381 | 128 | 13.7 13.2 | 16.7 16.3 | 25.8 24.6 | 36.2 35.4 | 57.2 56.2 | 79,7 77,6 |
300 | 12 | 325 323,9 318,5 | 457 | 189 | 23,0 22,6 22,3 | 26,1 26,0 25,5 | 36,1 36,0 35,3 | 55.7 55.5 56.1 | 95,2 94,8 92,7 | 133 133 132 |
350 | 14 | 377 355.6 | 533 | 221 | 30,8 29,0 | 36.9 34.7 | 60.2 56.7 | 83.1 78.2 | 147 138 | 202 189 |
400 | 16 | 426 406.4 | 610 | 253 | 41,8 39,9 | 47.7 45.5 | 78,0 74,3 | 122 116 | 211 201 | 280 267 |
450 | 18 | 478 457.2 | 686 | 284 | 52.9 50.5 | 60,3 57,7 | 87,7 83,8 | 175 167 | 301 287 | 422 403 |
500 | 20 | 529 508 | 762 | 316 | 74,2 71,3 | 84,9 81,5 | 146 140 | 242 232 | 414 398 | 577 552 |
550 | 22 | 559 | 838 | 347 | 86.3 | 98.8 | 169 | 307 | 694 | |
600 | 24 | 630 610 | 914 | 379 | 122 118 | 141 137 | 209 202 | 379 367 | 657 638 | 951 918 |
650 | 26 | 660 | 991 | 410 | 315 | |||||
700 | 28 | 720 711 | 1067 | 442 | 371 366 | |||||
750 | 30 | 762 | 1143 | 473 | 214 | 264 | 421 | |||
800 | 32 | 820 813 | 1219 | 506 | 484 480 | 663 657 | ||||
850 | 34 | 864 | 1295 | 537 | 542 | 742 | ||||
900 | 36 | 920 914 | 1372 | 568 | 612 608 | 914 908 |
